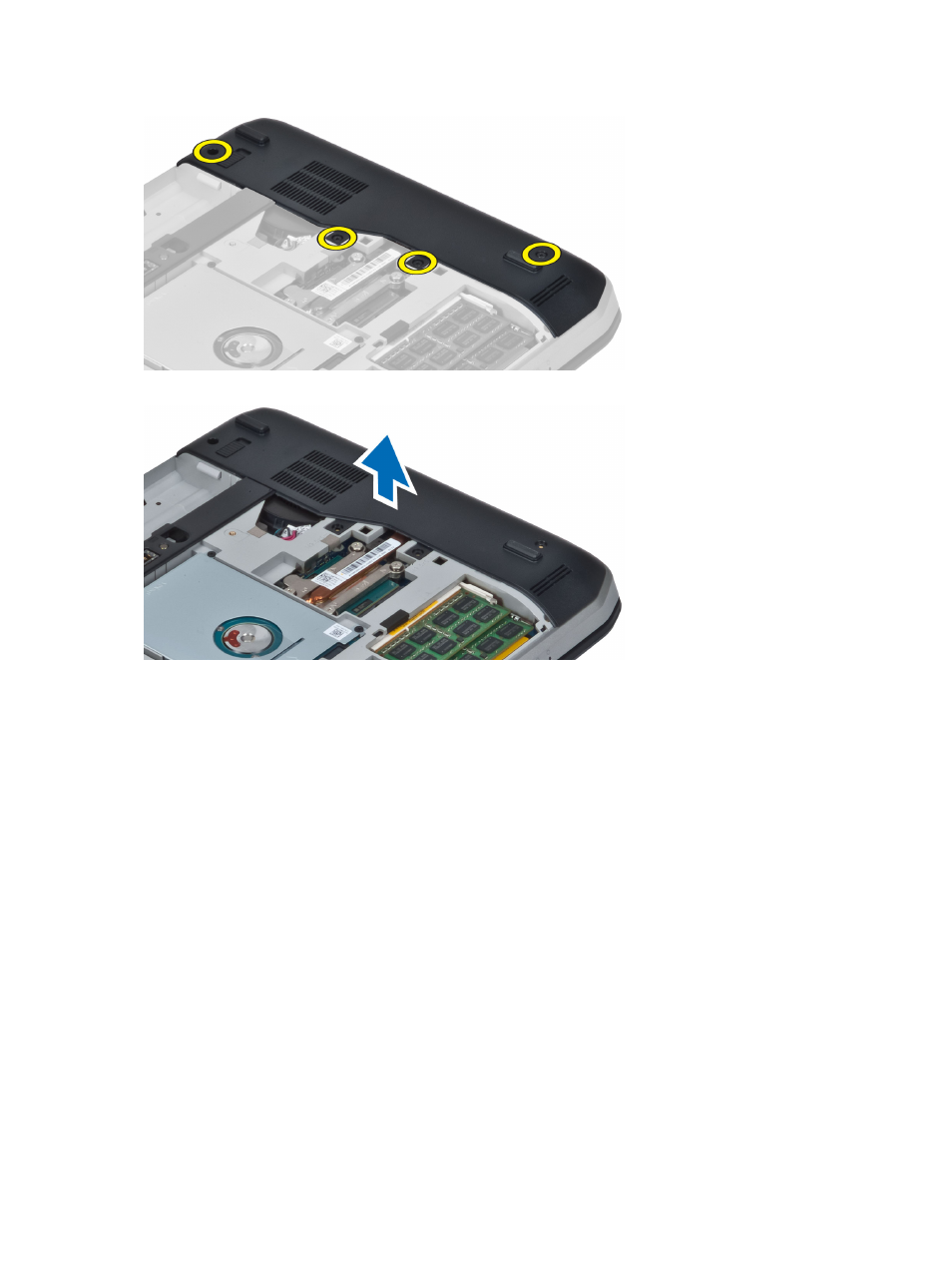

4.
Снимите
правую основную панель с компьютера.
Установка
правой основной панели
1.
Разместите
правую основную панель на корпусе компьютера.
2.
Затяните
винты, которыми правая основная панель крепится к корпусу компьютера.
3.
Установите
:
a) съемную панель
b) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
теплового модуля
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту памяти SD
b) аккумулятор
c) съемную панель
d) правую основную панель
3.
Выверните
винты, которыми крепится тепловой модуль.
24
