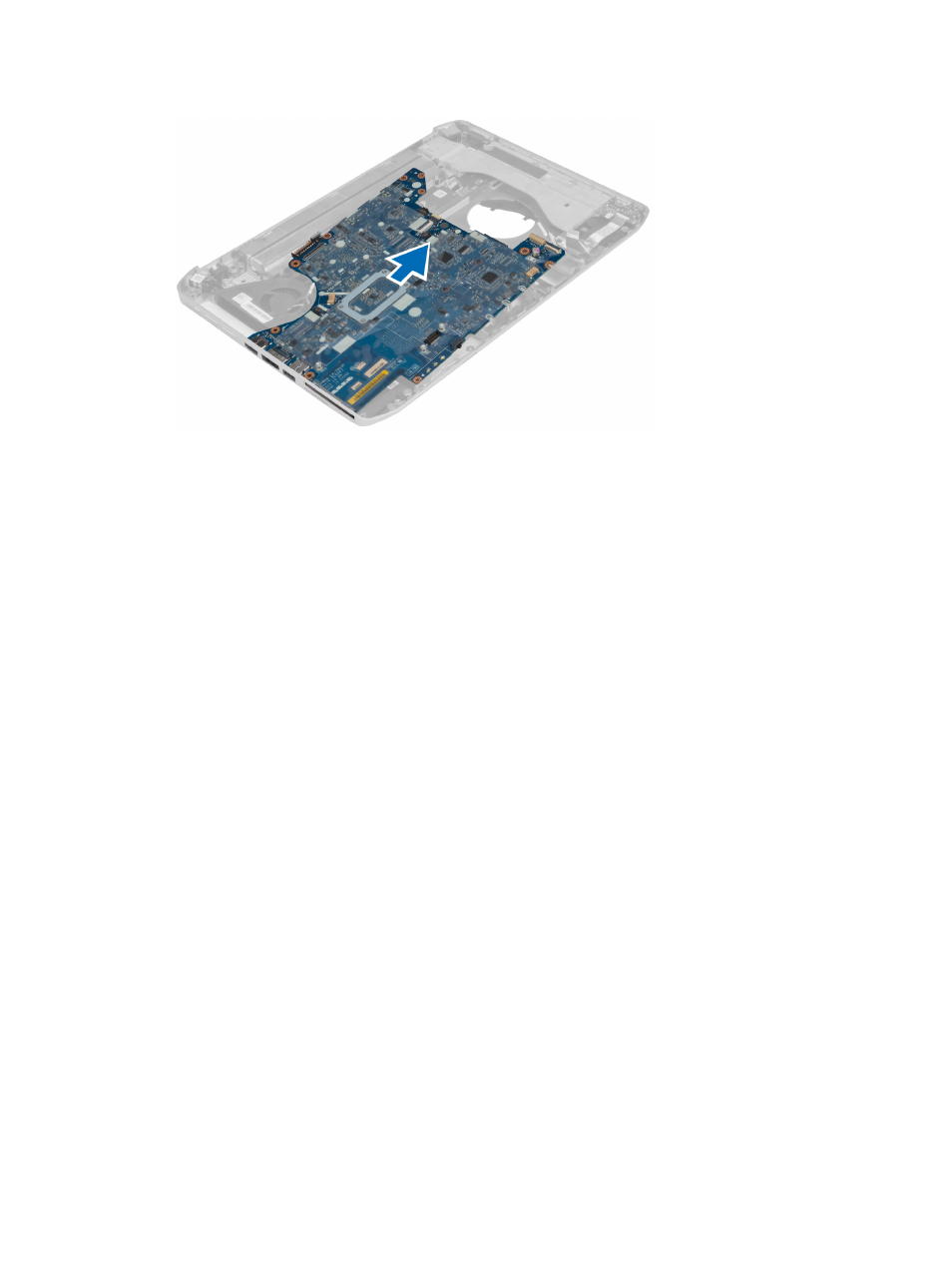

Установка системной платы
1. Установите системную плату в первоначальное положение на компьютере.
2. Вверните обратно и затяните винты, которыми системная плата крепится к корпусу компьютера.
3. Уложите и подсоедините к системной плате следующие кабели:
a) плоский гибкий кабель звуковой платы
b) кабель Bluetooth
c) кабель динамика
d) кабель разъема питания
e) кабель вентилятора
4. Установите :
a) левую опорную раму
b) дисплей в сборе
c) отсек устройства для считывания карт ExpressCard
d) подставку
e) тепловой модуль
f) правую основную панель
g) жесткий диск
h) оптический дисковод
i) клавиатуру
j) окантовку клавиатуры
k) cъемную панель
l) аккумулятор
m) карту памяти SD
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение батареи типа «таблетка»
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
41
