Извлечение платы ввода-вывода
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту памяти SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) cъемную панель
e) окантовку клавиатуры
f) клавиатуру
g) оптический дисковод
h) жесткий диск
i) плату WLAN
j) правую основную панель
k) тепловой модуль
l) подставку
m) отсек устройства для считывания карт ExpressCard
n) дисплей в сборе
o) правую опорную раму
p) левую опорную раму
q) cистемную плату

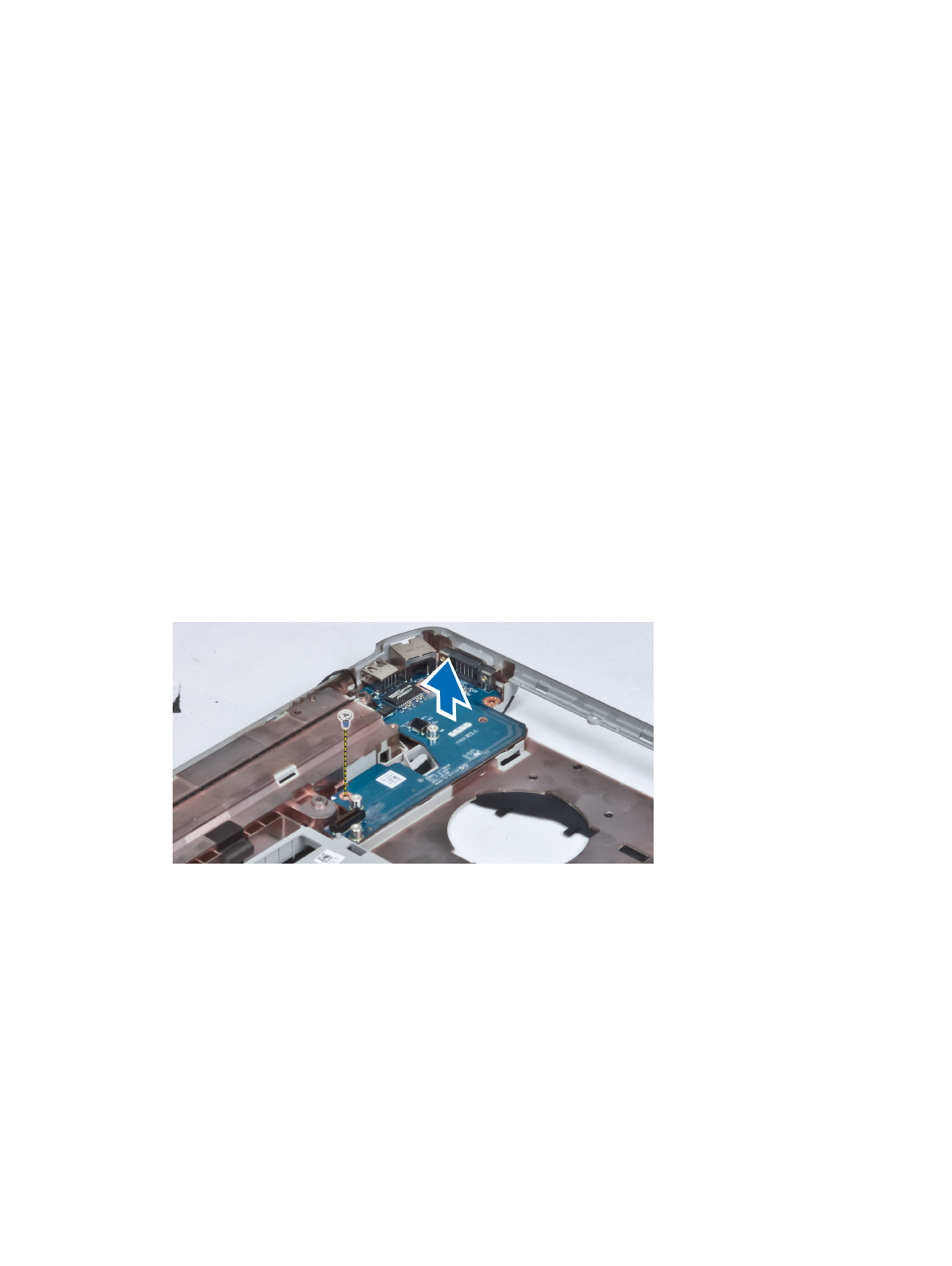

3. Выверните винты, которыми плата ввода-вывода крепится к компьютеру.
4. Поднимите плату ввода-вывода из компьютера.
Установка платы ввода-вывода
1. Расположите плату ввода-вывода в корпусе компьютера.
2. Занятие винты, чтобы закрепить плату ввода-вывода на корпусе компьютера.
3. Установите :
a) cистемную плату
b) левую опорную раму
c) правую опорную раму
d) дисплей в сборе
e) отсек устройства для считывания карт ExpressCard
