Dell Latitude E5430 - Инструкция (Страница 29)

e) плоский гибкий кабель платы индикаторов
3. Затяните винты на упоре для рук.
4. Затяните винты на нижней панели компьютера.
5. Установите :
a) правую основную панель
b) оптический дисковод
c) клавиатуру
d) окантовку клавиатуры
e) съемную панель
f) аккумулятор
g) карту памяти SD
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение отсека устройства чтения ExpressCard
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту памяти SD
b) аккумулятор
c) съемную панель
d) окантовку клавиатуры
e) клавиатуру
f) оптический дисковод
g) правую основную панель
h) подставку

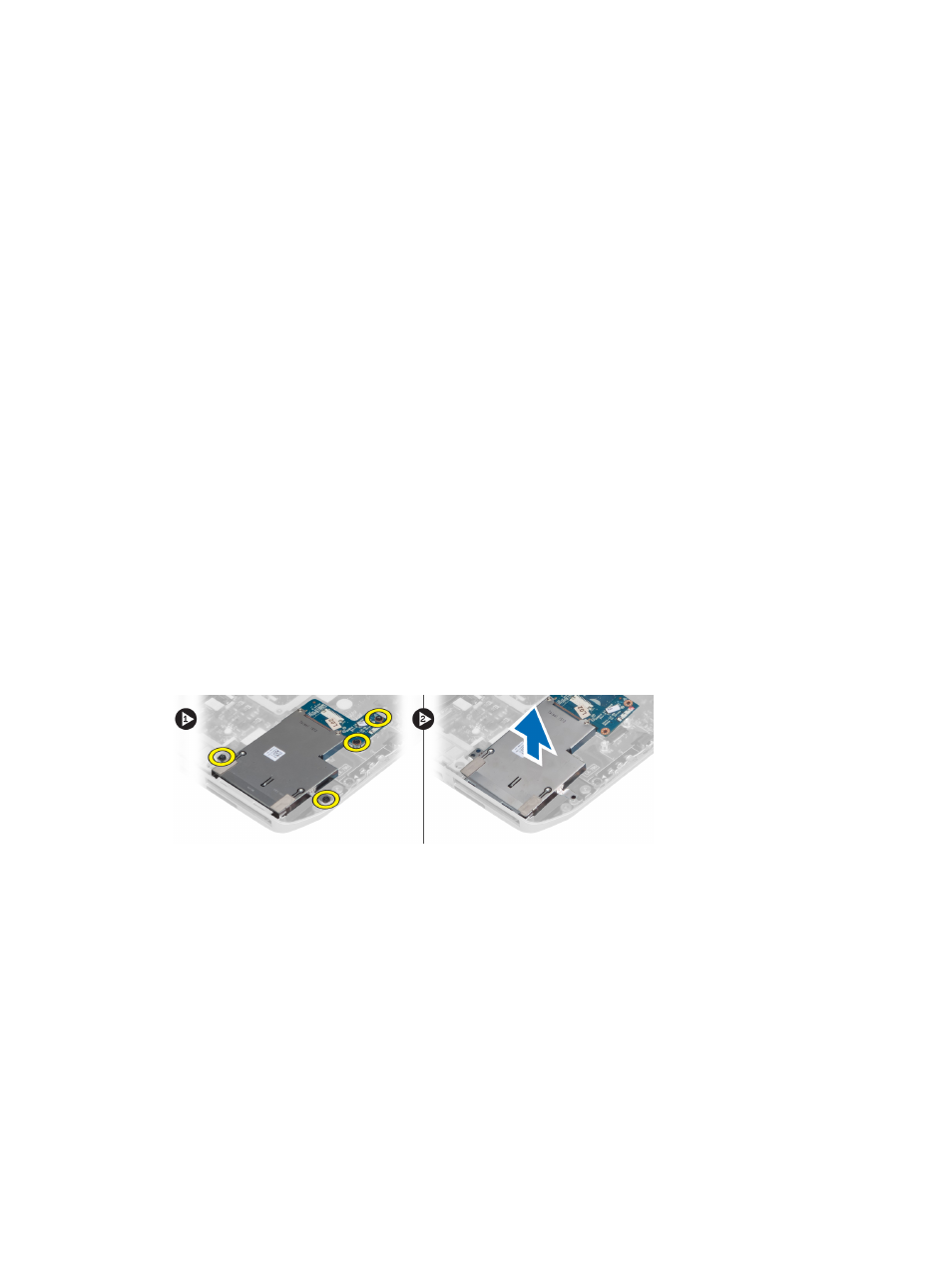

3. Открутите винты, которыми крепится отсек устройства чтения ExpressCard.
4. Снимите отсек устройства чтения ExpressCard с корпуса компьютера.
Установка отсека устройства чтения ExpressCard
1. Установите отсек устройства чтения ExpressCard в первоначальное положение на компьютере и закрепите
его со щелчком.
2. Закрутите винты, которыми крепится устройство чтения карт ExpressCard.
3. Установите :
a) подставку
b) правую основную панель
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
29
