Страница 61

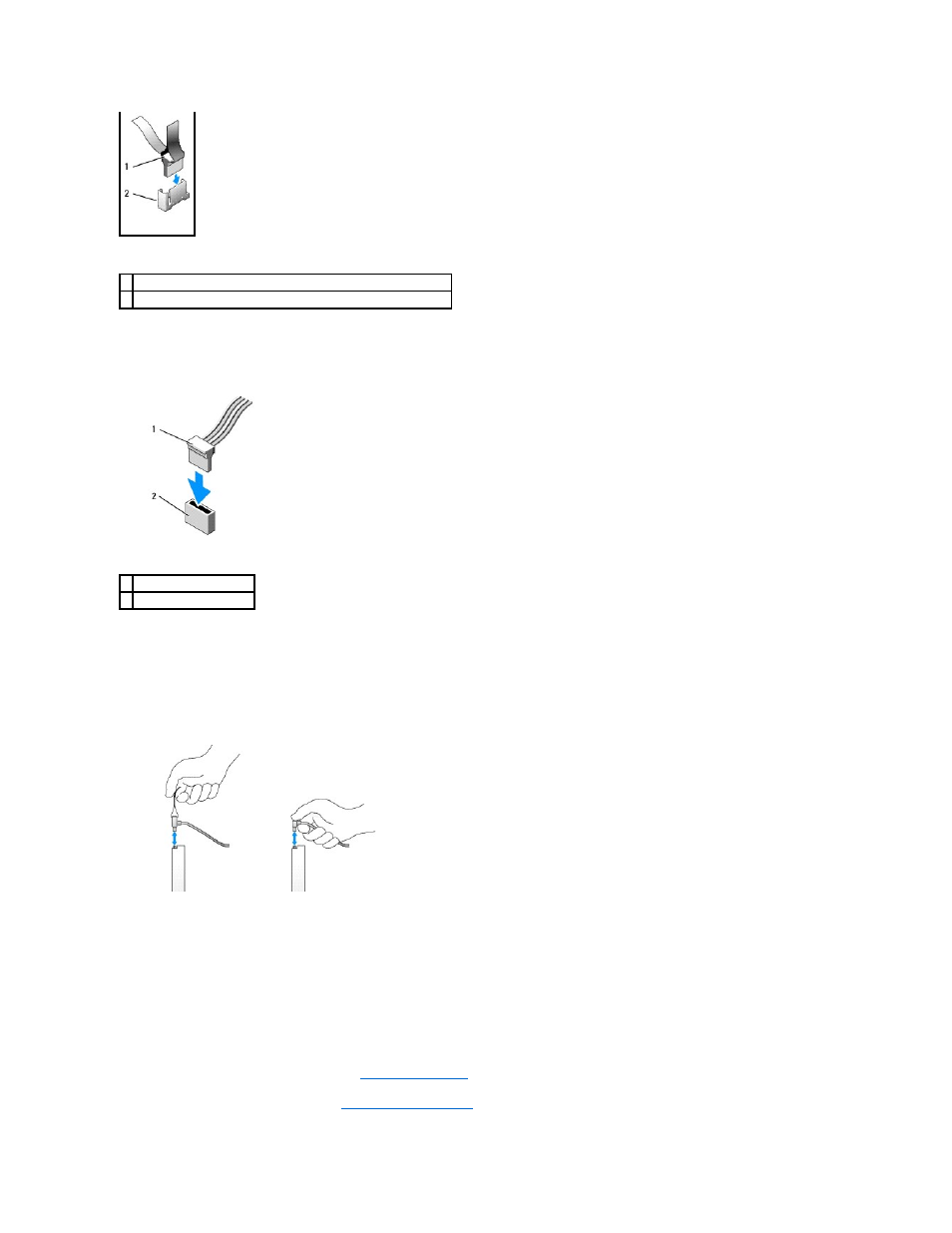

Разъемы питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля с помощью язычка
, возьмитесь за цветной язычок и потяните его.
При подсоединении и отсоединении кабеля без выступов держите кабель за черный разъем с обеих сторон
.
Заглушки дисководов
Компьютер поставляется с пластиковой вставкой с винтами с буртиками и металлической вставкой
.
Извлечение заглушек дисководов
При установке нового дисковода выполните указанные ниже действия
.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
1 разъем для подключения интерфейсного кабеля передачи данных
2 разъем интерфейса передачи данных
1 кабель питания
2 входной разъем питания
