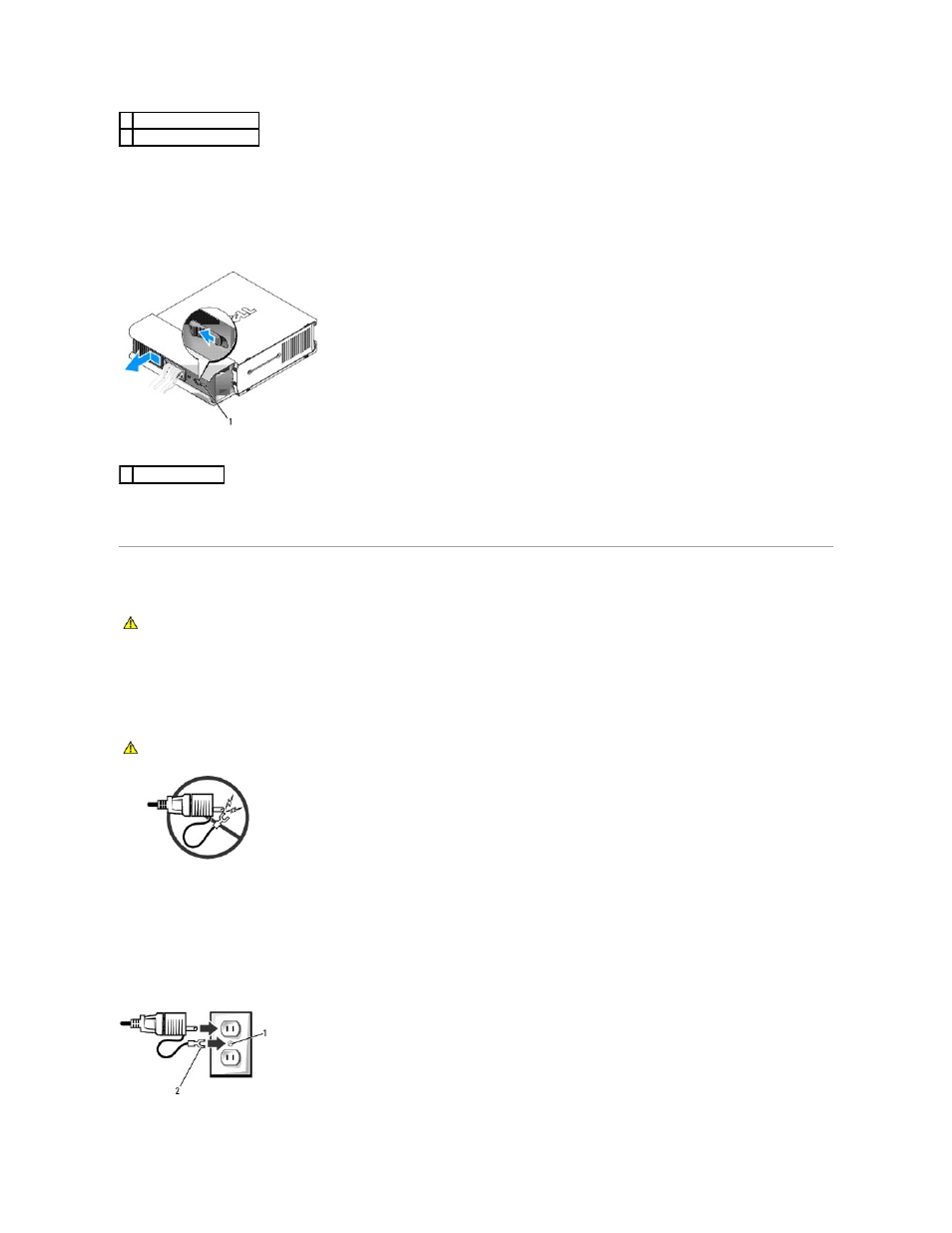

Снятие крышки кабелей
1.
Если в отверстие для защитного кабеля установлено защитное устройство
, выньте его.
2.
Передвиньте фиксатор
, возьмитесь за крышку кабелей и сдвиньте ее в сторону, как показано на рисунке, до упора, затем приподнимите ее и
снимите
.
Подключение адаптера питания пе
1.
Подсоедините адаптер питания переменного тока к разъему питания на задней панели компьютера
. Для обеспечения надежного
подсоединения необходимо вставить вилку адаптера до щелчка
.
2.
Подсоедините один конец кабеля питания переменного тока к адаптеру питания
.
3.
Если кабель питания переменного тока оснащен зеленым заземляющим проводом для подключения к розетке
, соедините металлический вывод
заземления с источником заземления
(чаще всего винт) в розетке (см. рисунок ниже).
a.
Ослабьте зажим заземленного источника
.
b.
Вставьте металлический заземляющий кабель в зажим заземленного источника и затяните зажим
.
1 крышка панели разъемов
2 гнездо защитного кабеля
1 кнопка для снятия
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем
, как приступить к выполнению операций данного раздела, выполните указания по безопасности,
описанные в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Если адаптер питания оснащен зеленым проводом заземления
, не допускайте контактов этого провода с проводами
питания
, поскольку в этом случае возможно возгорание или повреждение компьютера.
