Инструкция по эксплуатации Dell OptiPlex 755
Страница 53
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
10.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
11.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
PS/2 (PS2/SERIAL2) на системной плате (см. раздел
Компоненты
системной платы
).
12.
Установите блок удлинителя для системной шины
.
a.
Выровняйте защелки на блоке удлинителя для системной шины с разъемами на компьютере и сдвиньте блок удлинителя для системной
шины на место
.
b.
Убедитесь
, что блок удлинителя для системной шины полностью установлен в разъеме на системной плате.
c.
Поверните ручку блока удлинителя для системной шины в нижнее положение
.
13.
Подсоедините все необходимые кабели
.
14.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
15.
Установите все драйверы
, необходимые для адаптера последовательного порта PS/2.
Извлечение адаптера последовательного порта
PS/2 из блока удлинителя для системной шины
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Снимите блок удлинителя для системной шины
.
a.
Проверьте все кабели
, подсоединенные к платам через заднюю панель. Отсоедините все кабели, которые не достают до блока
удлинителя для системной шины после удаления из компьютера
.
b.
Поверните блок удлинителя для системной шины
, затем аккуратно потяните ручку и извлеките блок удлинителя для системной шины из
компьютера
.
4.
Аккуратно приподнимите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Поверните рычаг в открытое положение до
щелчка
.
5.
Отсоедините кабель последовательного порта
PS/2 от разъема на системной плате (см. раздел
Компоненты системной платы
).
6.
Возьмите кронштейн адаптера последовательного порта за верхние углы и осторожно извлеките его из разъема
.
7.
Если адаптер извлекается надолго
, вставьте на его место заглушку.
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх плат
. Если кабели проложены поверх плат, корпус компьютера может не закрыться. Кроме
того
, это может повредить оборудование.

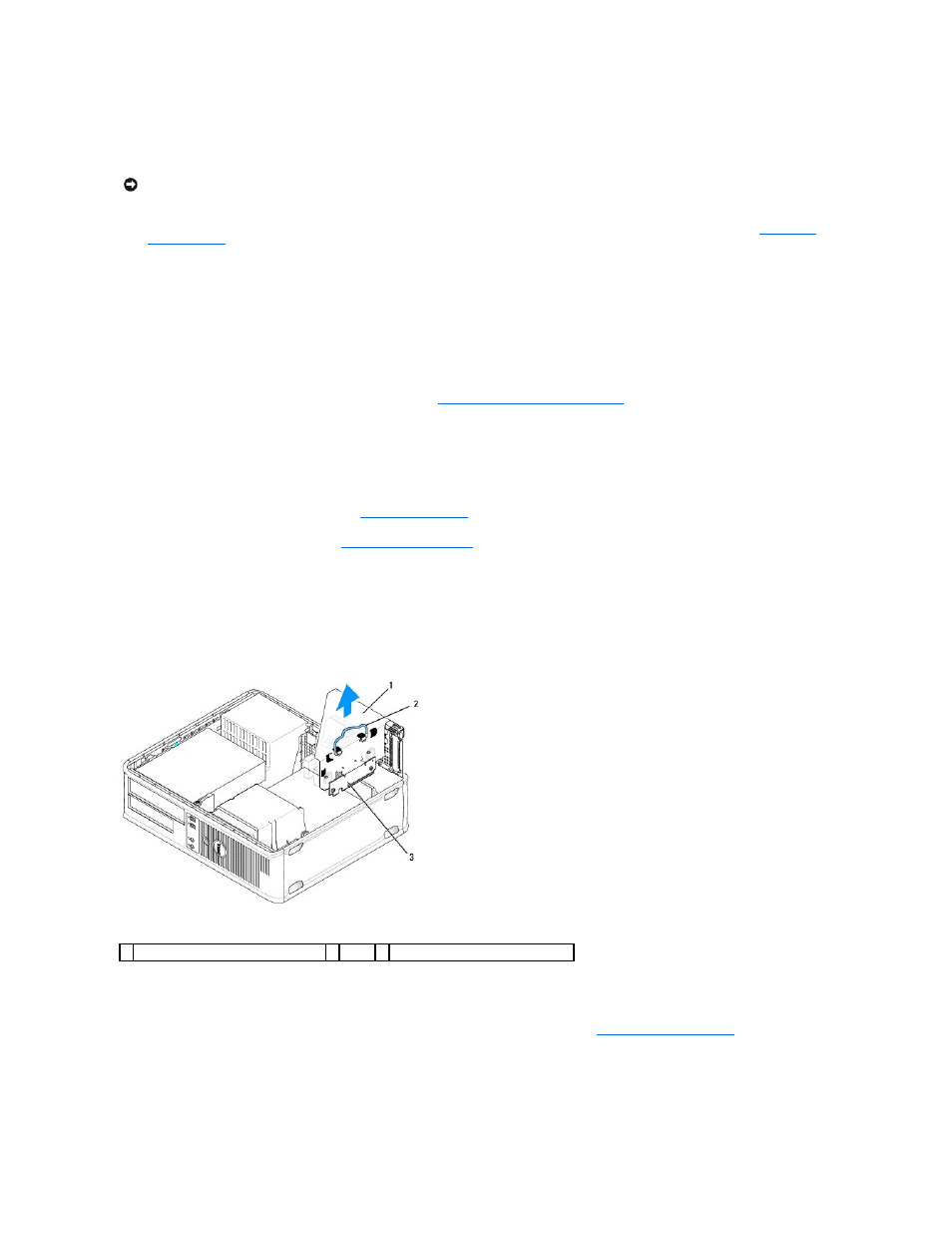

1 блок удлинителя для системной шины
2 ручка 3 удлинители для системной шины (2)
