Инструкция по эксплуатации Dell OptiPlex 755
Страница 156
8.
Подсоедините к плате все необходимые кабели
.
9.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
10.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
11.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
12.
Если установлена звуковая плата
.
a.
Войдите в программу настройки системы
, выберите пункт Integrated Audio (Встроенное аудиооборудование) в группе Onboard Devices
(Встроенные устройства) и установите значение Off (Выключено) (см. раздел
Настройка системы
).
b.
Подключите внешние звуковые устройства к разъемам на звуковой плате
. Не подключайте внешние аудиоустройства к разъему для

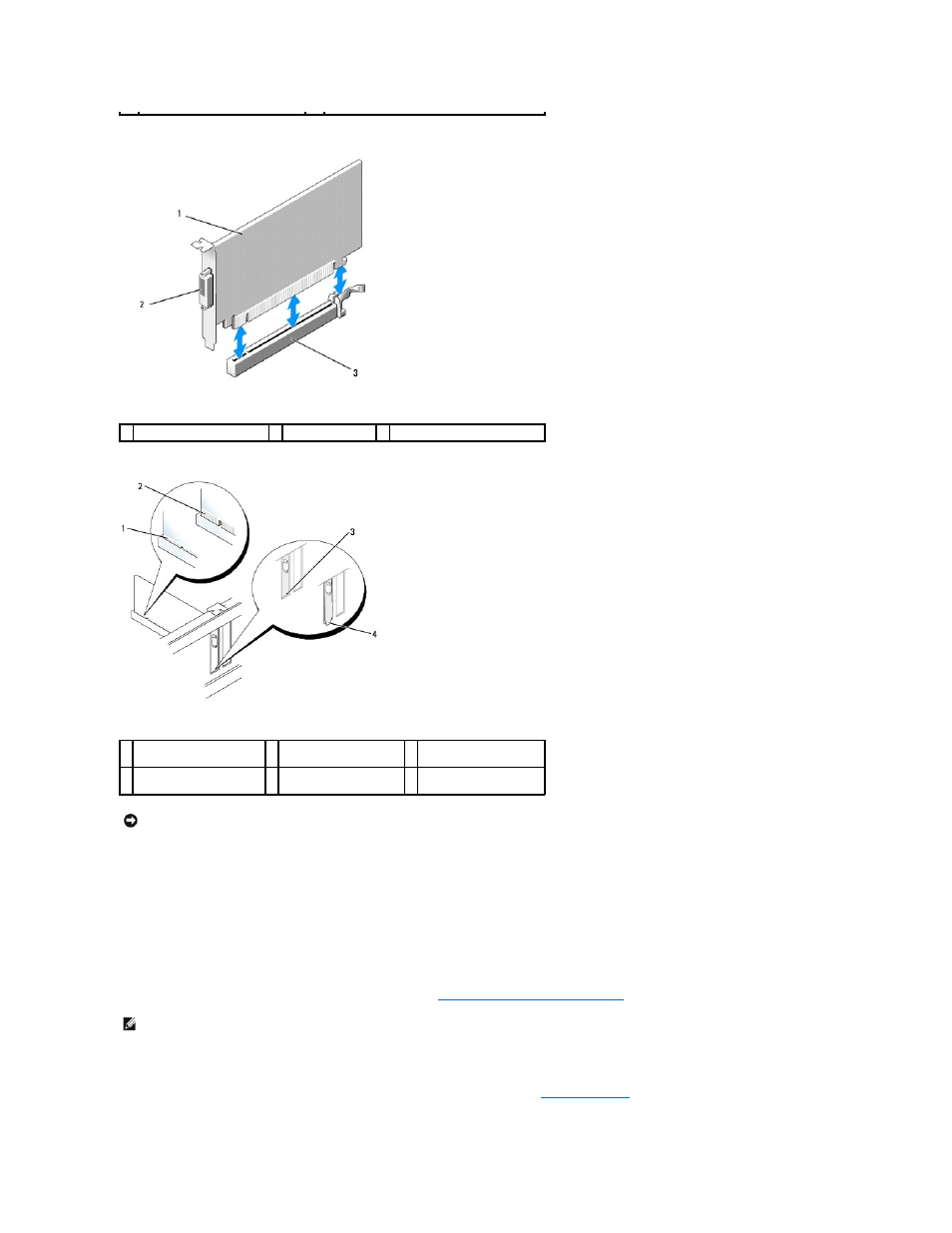

1 плата PCI Express x16 DVI
2 разъем платы DVI
3 разъем платы PCI Express x16
1 полностью установленная
плата
2 не полностью
установленная плата
3 правильно
установленная заглушка
4 неправильно
установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх плат
. Если кабели проложены поверх плат, корпус компьютера может не закрыться. Кроме
того
, это может повредить оборудование.
ПРИМЕЧАНИЕ
.
Информацию о кабельных соединениях платы см
. в документации по плате.
