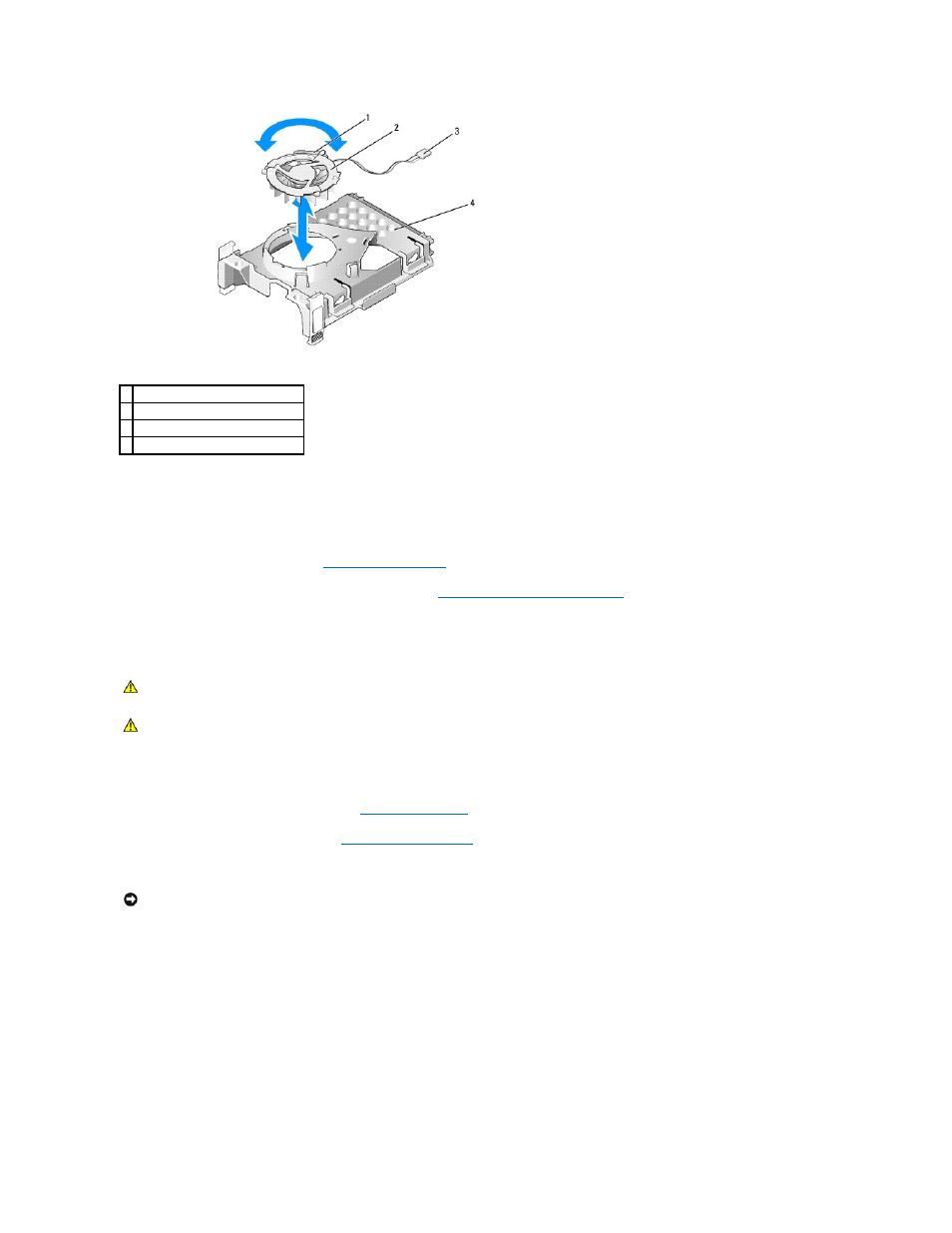

6. Чтобы заменить вентилятор жесткого диска , выполните следующие действия.
a. Переверните вентилятор вверх дном так , чтобы его задняя часть была направлена вверх, и совместите треугольник на задней панели
вентилятора с соответствующим треугольником на задней части ограничителя жесткого диска .
b. Поверните вентилятор и его заднюю часть в направлении , указанном стрелкой на задней части вентилятора.
7. Установите жесткий диск (см. раздел Установка жесткого диска ).
8. Установите крышку корпуса компьютера на место (см. раздел Установка крышки корпуса компьютера ).
Оптический дисковод
Извлечение оптического дисковода
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки компьютера ).
3. Положите компьютер на бок так , чтобы системная плата находилась внизу внутренней части компьютера.
4. Поднимите защелку дисковода и выньте дисковод в направлении задней части корпуса компьютера . Затем приподнимите дисковод, чтобы
извлечь его из корпуса компьютера .
1 язычок освобождения вентилятора
2 вентилятор с задней частью
3 кабель питания
4 кронштейн жесткого диска
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ПРЕДУПРЕЖДЕНИЕ . Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки .
ВНИМАНИЕ . Не вынимайте дисковод из корпуса компьютера за кабели . Это может привести к повреждению кабелей и разъемов.
