Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XS-F 91
6.2 Принцип работы
Установка DrainLift XS-F снабжена устройством переключения по уровню, которое
включает насос в зависимости от уровня воды. Отключение происходит
автоматически после жестко заданного времени работы.
Обмотка мотора снабжена защитой от перегрузки, которая автоматически
отключает мотор при чрезмерной нагрузке и снова автоматически включает его
после охлаждения.
Своевременная сигнализация нарушения работы осуществляется при помощи
встроенного энергонезависимого устройства аварийной сигнализации (зуммера).
Дальнейшая передача этого сигнала может осуществляться при помощи
дополнительного беспотенциального контакта (5 А/250 В), установленного на
электрической плате.
7 Монтаж и электроподключение
ОПАСНО! Опасно для жизни!
Неправильная установка и неправильное электрическое подключение могут
представлять опасность для жизни.
• Установка и электрическое подключение должны выполняться только
специалистами с соблюдением действующих предписаний.
• Необходимо соблюдать правила техники безопасности.
7.1 Подготовка к монтажу
Установка DrainLift XS-F предназначена для настенного монтажа (рис. 4). Установка
встроена непосредственно вблизи унитаза, монтируемого за наружной стеной
здания.
• Установка должна располагаться в помещении, защищенном от замерзания.
• Место установки должно иметь плоскую горизонтальную поверхность.
• После монтажа необходимо сохранить возможность доступа к установке
водоотведения и ее электрическому подключению (сетевому штекеру) для
проведения работ по техническому обслуживанию.

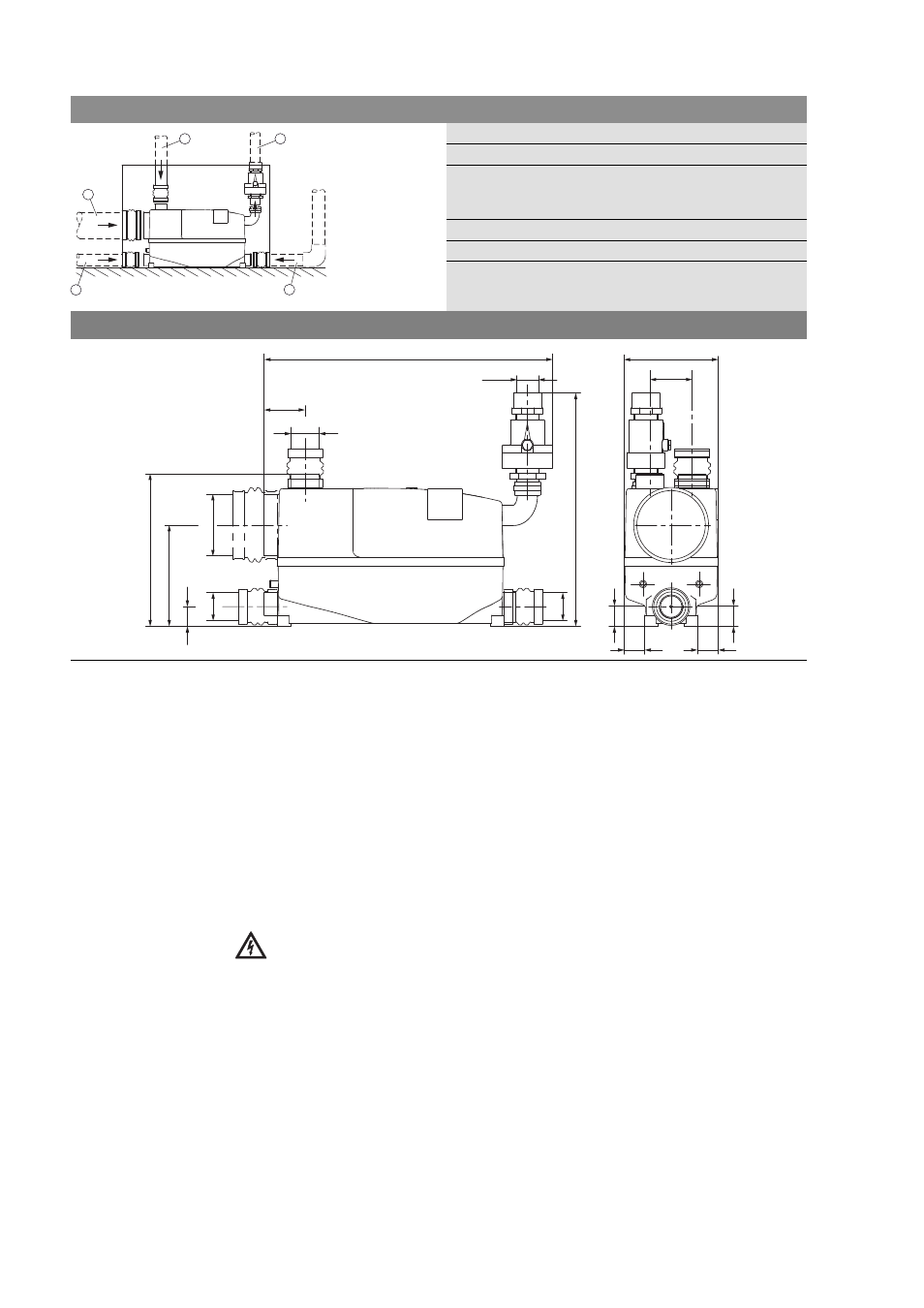

Рис. 3. Подключения
1 Напорный трубопровод
2 Вентиляционный трубопровод
3 Подводящий патрубок от унитаза,
монтируемого за наружной стеной здания,
высокотемпературная труба ( HT) DN 100
4 Подводящий трубопровод от душа или биде
5 Подводящий трубопровод от умывальника
Размеры
4 5
3
1 2
Ш110
Ш50
Ш50 75
168
73
515
Ш50 Ш50
37 37
37 37
35
180
271
410
