Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XS-F 89
5 Характеристики изделия
5.1 Шифр
При заказе запасных частей необходимо указывать все данные фирменной
таблички установки.

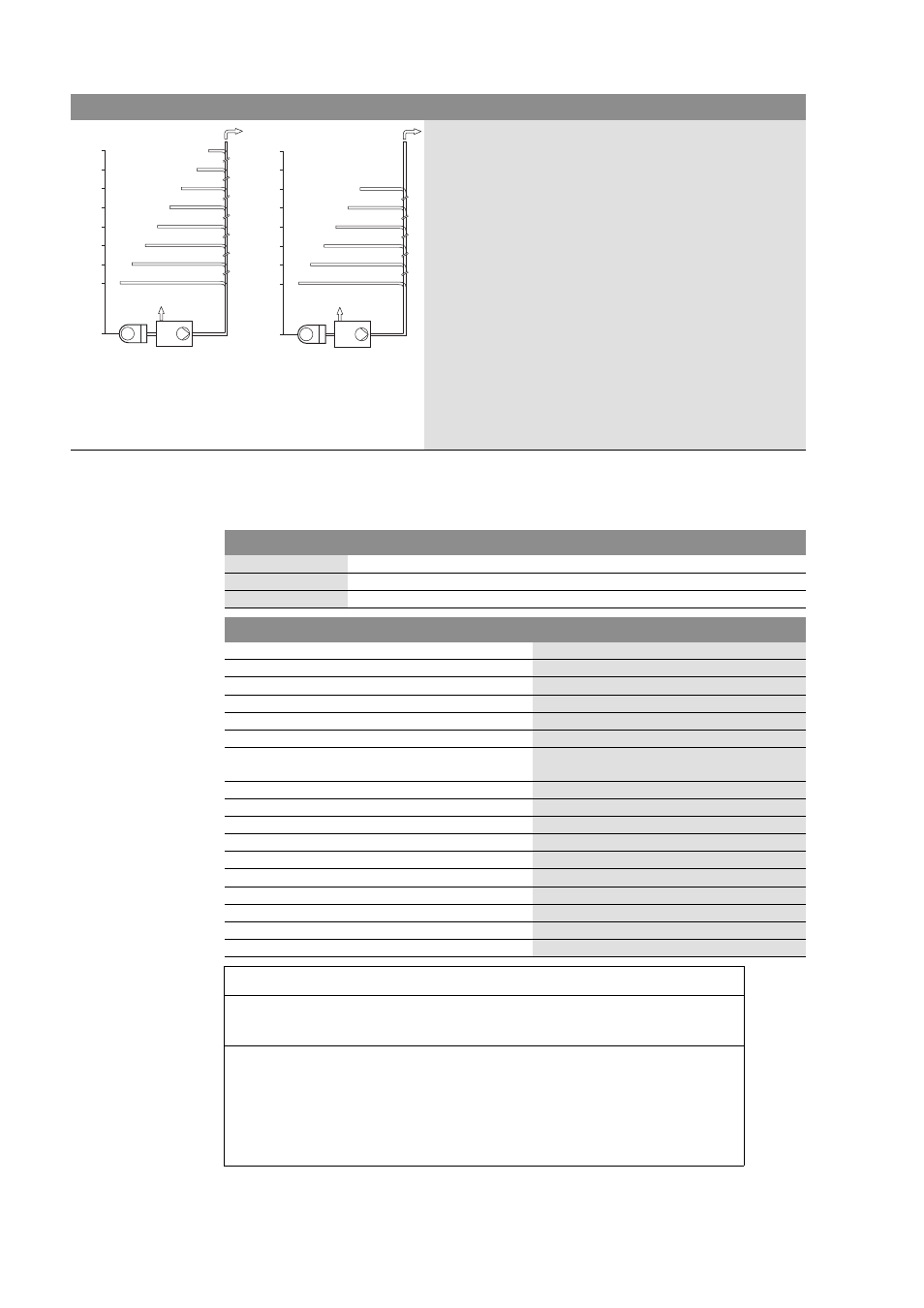

Рис. 1. Предельные значения
Скорость потока в напорном трубопроводе должна составлять
не менее 0,7 м/с. Для надежной эксплуатации не допускается
превышение максимальной допустимой геодезической
высоты подачи, равной 4 м вод. ст. На рис. 1 показаны
обусловленные максимальной высотой подачи предельные
значения и расстояния подачи (максимальная длина напорных
трубопроводов DN 32 / DN 25) в зависимости от поперечного
сечения трубопровода. Для оптимальной эксплуатации
необходимо сначала проложить напорный трубопровод как
можно ближе к вертикальному направлению, а затем по
возможности горизонтально (предусмотрены 2 отвода под
углом 90° и встроенный обратный клапан).
При установке согласно инструкции и при использовании по
назначению прибор соответствует требованиям безопасности
директивы ЕС 89/336 EWG (электромагнитная совместимость) и
может использоваться в бытовых помещениях с
подключением к коммунальной сети электроснабжения.
Применение по назначению также предусматривает
соблюдение данной инструкции.
Любое другое применение считается применением не по
назначению.
4,0
DN 32
2 m
11 m
20 m
29 m
39 m
48 m
57 m
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
H[m]
65 m
DN 25
4,0
3 m
7 m
11 m
15 m
19 m
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
H[m]
23 m
Пример: DrainLift XS-F
DrainLift Установка водоотведения
XS Указание типоразмера
-F Front-wall (для монтажа за наружной стеной здания)
5.2 Технические характеристики
Напряжение источника питания [В] 1~230, ± 10 %,
Потребляемая мощность P 1 [кВт] 0,4
Номинальный ток [А] 1,8
Частота сети [Гц] 50
Класс защиты IP 24
Частота вращения [об./мин.] 2610
Режим эксплуатации S 3 30% (эксплуатация 3 мин.,
перерыв 7 мин.)
Общая высота подачи, макс. [м. вод. ст.] См. фирменную табличку
макс. допустимая геодезическая высота подачи [м. вод. ст.] 4
Расход, макс.
[мі/час] См. фирменную табличку
Макс. температура перекачиваемой среды [°C] 35
Емкость брутто [л] 7,9
Размеры с учетом обратного клапана (ШxГxВ) [мм] 515x168x410
Вес [кг] 6,5
Напорный патрубок [DN] 32 (Наружный диаметр 40)
Подводящие патрубки [DN] 50, 100
Удаление воздуха [DN] 50
CE
WILO AG Dortmund
Nortkirchenstr. 100, 44263 Dortmund
07
EN 12050-3
Установка отведения сточных вод, содержащих фекалии, для ограниченного
использования DN 25
Производительность отведения
- см. паспортную табличку
Уровень шума < 70 дБ(А)
Защита от коррозии - коррозионностойкие материалы:
нержавеющая сталь / композитные материалы
