7.2.2 Беспотенциальный контакт

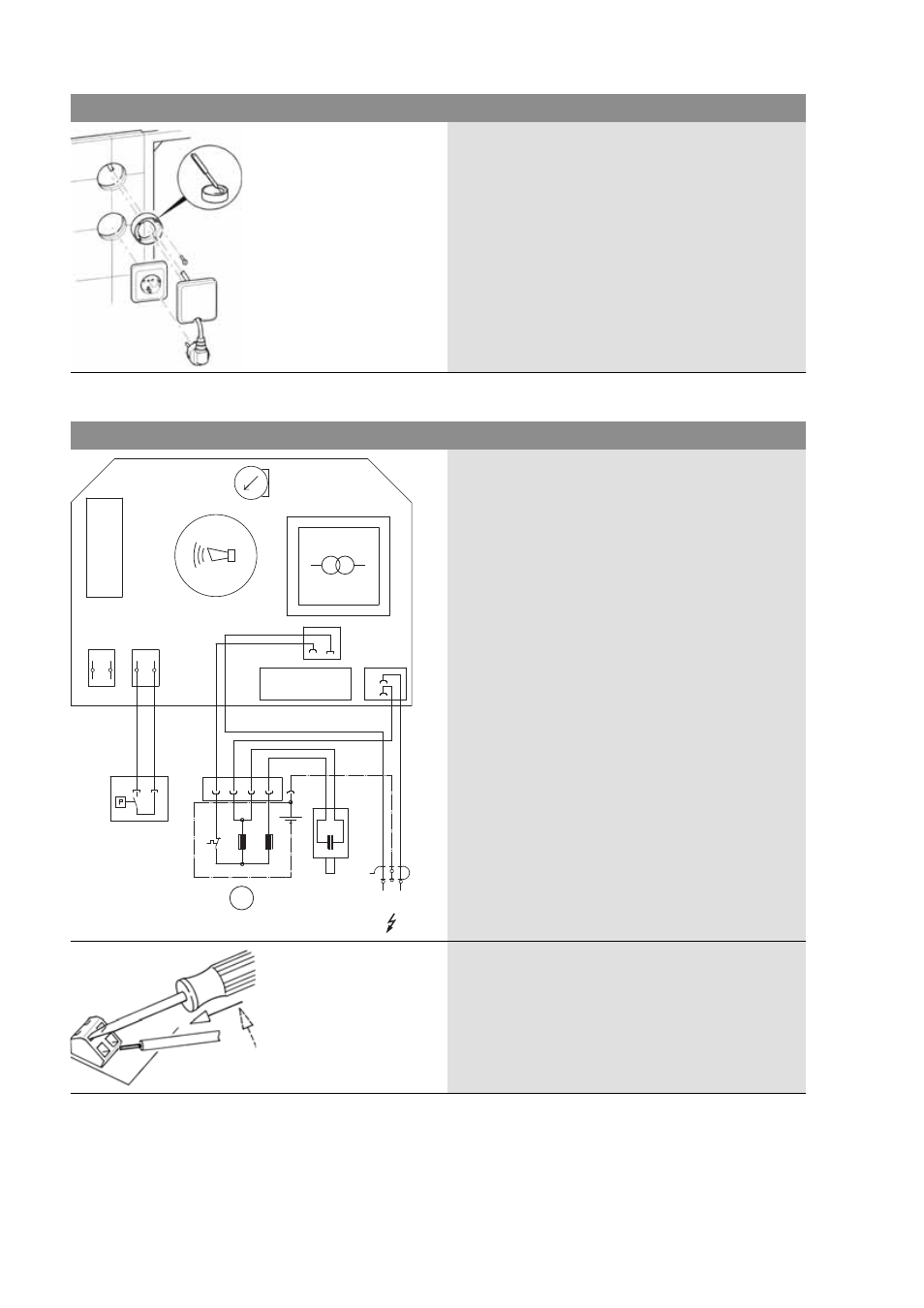

Рис. 12. Установка розетки с защитным контактом
Для установки снаружи настенного монтажа
необходима розетка для скрытого монтажа в полой
стене с вырезанным основанием (рис. 12). В качестве
крышки может использоваться стандартная розетка для
подключения электроплиты любого производителя.
После удаления вставки розетки для подключения
электроплиты открытая розетка обеспечивает вывод
штепсельной вилки через стену для начального
монтажа и проведения технического обслуживания.
Рис. 13. Схема подключения
Для передачи аварийной сигнализации на плате мотора
установки (рис. 13) имеется беспотенциальный
замыкающий контакт сигнализации неисправности:
клеммы 40 / 41
Максимальная нагрузка на контакт: 5 А/250 В.
Указание по работе с безвинтовыми клеммами.
Откройте клеммы при помощи отвертки и вставьте
кабель в нижнее отверстие.
К одной клемме может быть подключен только один
провод.
1
HA HI
CB
4 3
3
2
1
P1
40 41
K2
K1
PE
M
1~230V/50Hz
max.
5A/250V
40 4
