Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XS-F 95
7.2 Электрическое подключение
ОПАСНО! Опасно для жизни!
При неправильном электрическом подключении существует опасность для
жизни вследствие поражения электрическим током.
• Электрическое подключение может выполняться только электриком, имеющим
допуск.
• При установке в ванной комнате и душевой необходимо соблюдать
соответствующие действующие местные предписания [например, нормативы
VDE 0100 часть 701 в Германии].
Установка полностью оснащена и готова к подключению посредством штекерного
разъема, и может подключаться только к соответствующей стандарту розетке с
защитным контактом.
• Вид тока и напряжение подключения к сети должны соответствовать данным на
фирменной табличке.
• Сетевые предохранители: 10 А, инерционные.
• Необходимо выполнить заземление установки в соответствии с предписаниями.
7.2.1 Подключение к сети

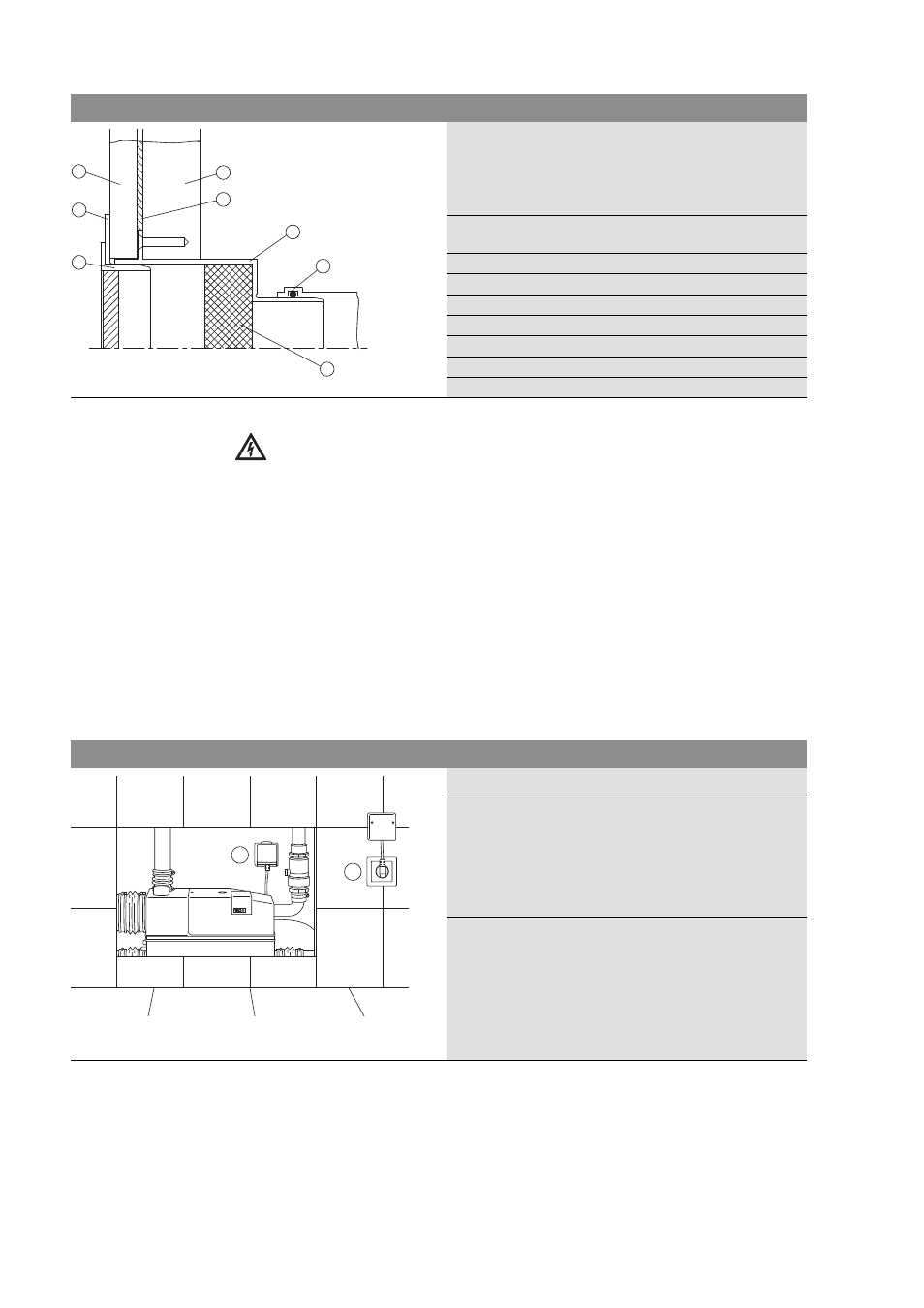

Рис. 10. Вентиляционная насадка
На рис. 10 показано поперечное сечение готового
настенного монтажа в области вентиляционной насадки.
Если вентиляция осуществляется через крышу, вентиля-
ционная насадка и фильтр с активированным углем не
требуются.
1
Муфта высокотемпературного трубопровода
HT DN 50
2 Вентиляционная насадка
3 Вентиляционная решетка
4 Компенсирующая диафрагма
5 Фильтр с активированным углем
6 Плитка
7 Плиточный клей
8 Влагостойкая панель
8
7
6
4
3
2
1
5
Рис. 11. Расположение розетки с защитным контактом
Возможны два варианта расположения розетки.
1
Установка внутри настенного монтажа,
расположение розетки за крышкой люка для
технического обслуживания (рис. 11, поз. 1).
Для квитирования аварийной сигнализации
путем отключения штепсельной вилки
необходимо открыть люк для технического
обслуживания.
2 Установка розетки снаружи настенного
монтажа вблизи люка для технического
обслуживания (рис. 11, поз. 2). Для
квитирования аварийной сигнализации или
отключения в случае неисправности имеется
непосредственный доступ к штепсельной
вилке.
1
2
