Русский
92 WILO AG 11/2007
7.1.1 Модули для монтажа за наружной стеной здания
Установка DrainLift XS-F может использоваться со всеми стандартными системами
для монтажа за наружной стеной здания. Основные условия монтажа оборудования
с установкой показаны на рис. 5. Для обеспечения доступа к установке необходимо
предусмотреть люк для технического обслуживания размером не менее
500 x 400 мм. Монтажный комплект для установки люка для технического
обслуживания поставляется в качестве принадлежности.
Если при глубине наружной стены 200 мм выполняется размещение нескольких
модулей при помощи напольной направляющей размером более 37 x 37 мм, при
необходимости следует монтировать установку на плите для компенсации высоты.
Плита не должна иметь слишком большую толщину, чтобы обеспечивался
достаточный перепад высоты сливного трубопровода чаши унитаза. Душевая
кабина также должна быть установлена выше на толщину плиты.

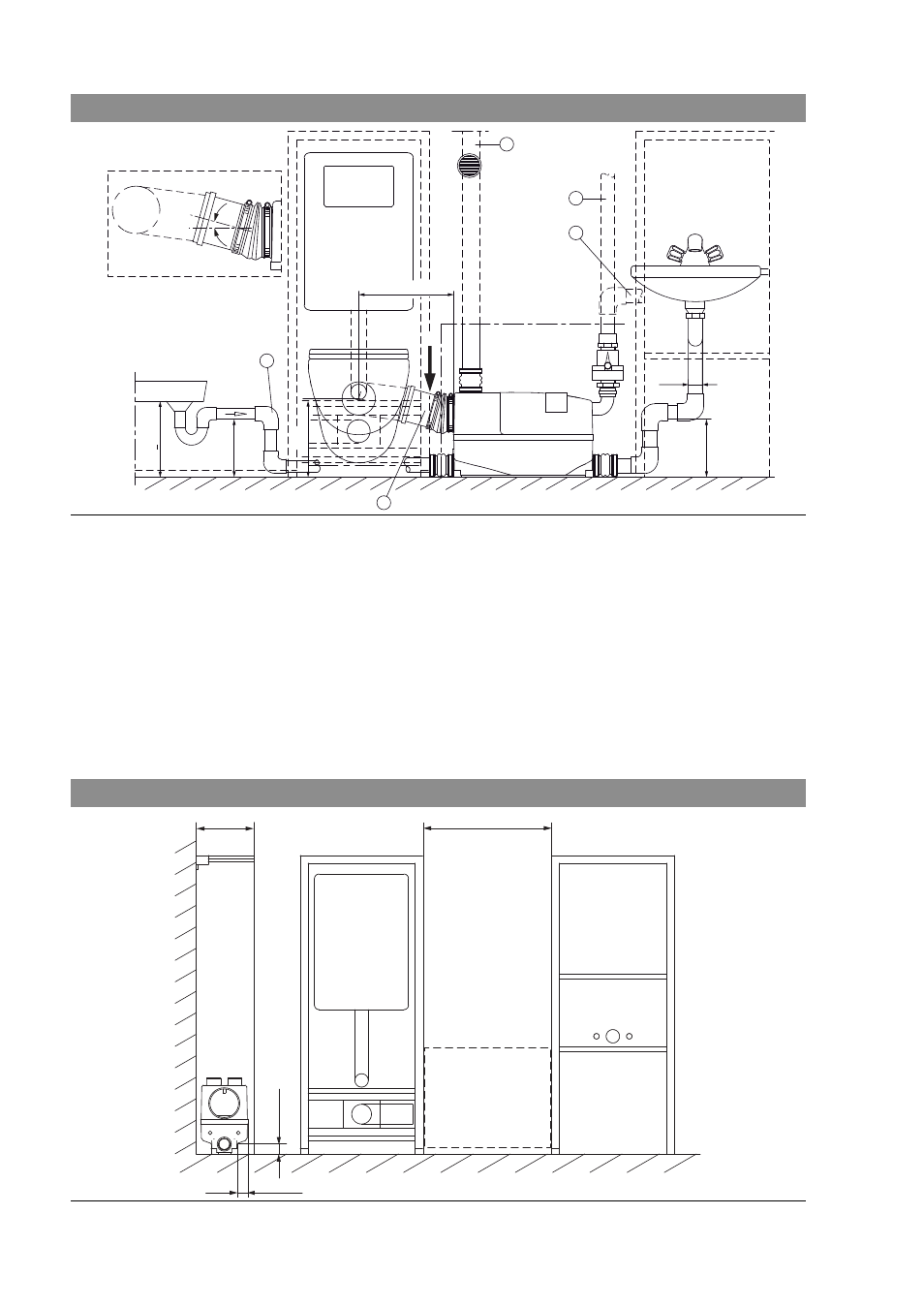

Рис. 4. Монтаж за наружной стеной здания
2%
15°
max. 350
min. 180
Ø50
min. 180
220
> 220
5
2
3
1
4
A*
A*
Рис. 5. Модули для монтажа за наружной стеной здания
min. 180 min. 550
500 x 400
min. 37
max. 37
