Русский
94 WILO AG 11/2007
7.1.4 Вентиляция резервуара
ВНИМАНИЕ! Опасность повреждения оборудования!
Опасность повреждения вследствие неправильного монтажа.
Неправильный монтаж вентиляции резервуара приводит к нарушению работы
установки.
Вентиляция резервуара необходима для работы установки.

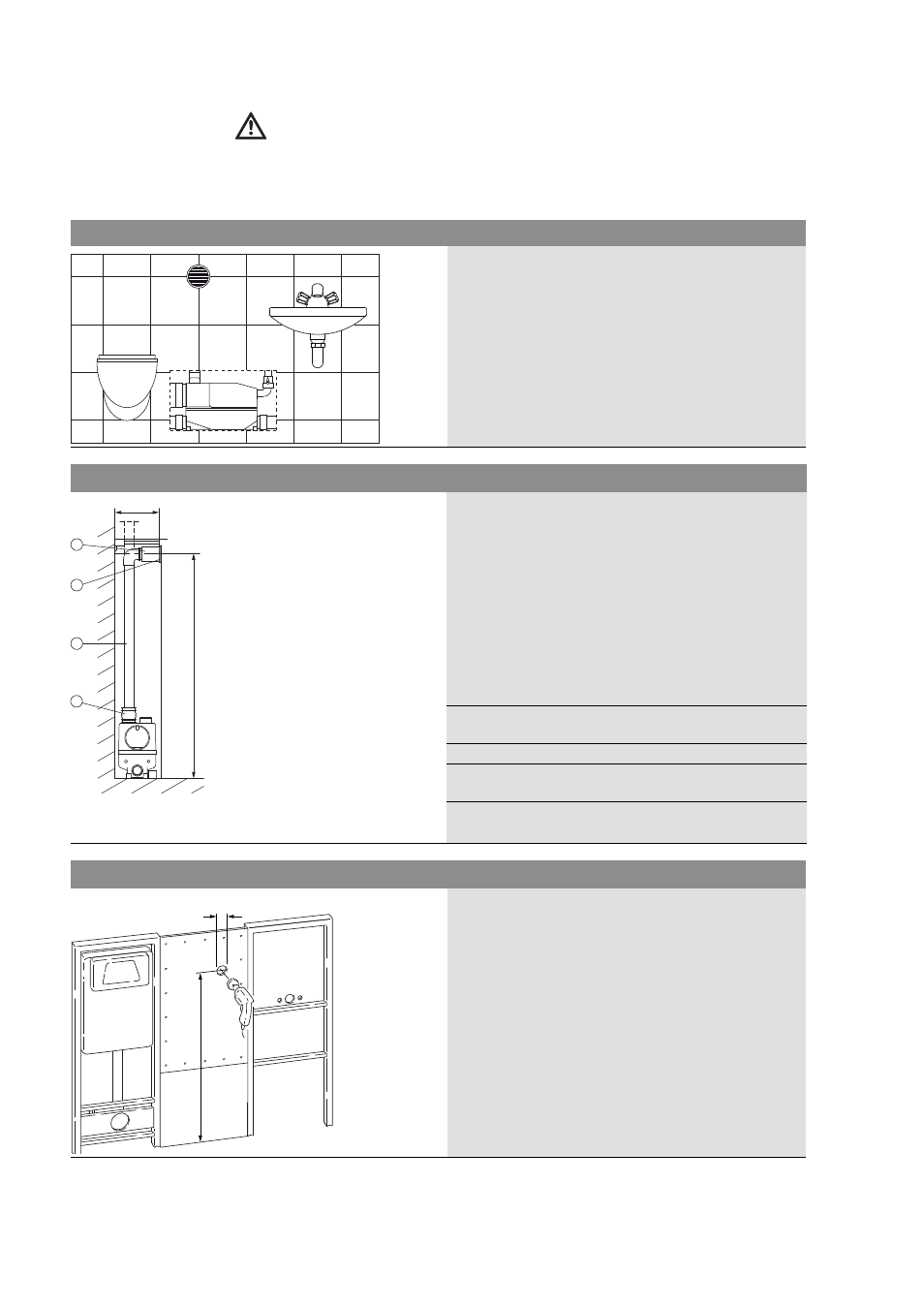

Рис. 7. Вентиляция резервуара
Вентиляционная насадка может быть расположена так,
как показано на рис. 4, поз. 3 и на рис. 7. Вентиляционная
насадка также может быть выведена вверх или вбок
через переднюю стенку.
Рис. 8. Монтаж вентиляции резервуара
Вентиляция резервуара (рис. 8) осуществляется при
помощи трубопровода из высокотемпературных труб HT
DN 50, предоставляемого заказчиком, соединяющего
вентиляционную насадку (входит в комплект поставки)
или вентиляционный трубопровод, выходящий через
крышу, с установкой. В комплект поставки установки
входит фильтр с активированным углем, который
устраняет запахи при использовании вентиляционной
насадки. Перед монтажом необходимо снять пленку. Для
смены фильтра с активированным углем необходимо
снять только закрепленную снаружи вентиляционную
решетку.
1
Вентиляционная насадка с фильтром с
активированным углем
2 Вентиляционная решетка
3 Вентиляционный трубопровод
(высокотемпературные трубы HT) DN 50
4 Соединительная манжета DN 50
Рис. 9. Отверстие для вентиляционной насадки
На рис. 9 показано, как просверлить отверстие ø 76 мм
для монтажа вентиляционной насадки.
min. 180
850
4
3
2
1
Ш76 +2
850
