Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XS-F 97
7.3 Монтаж
Перед началом монтажа необходимо проверить объем поставки установки и
местные условия монтажа.

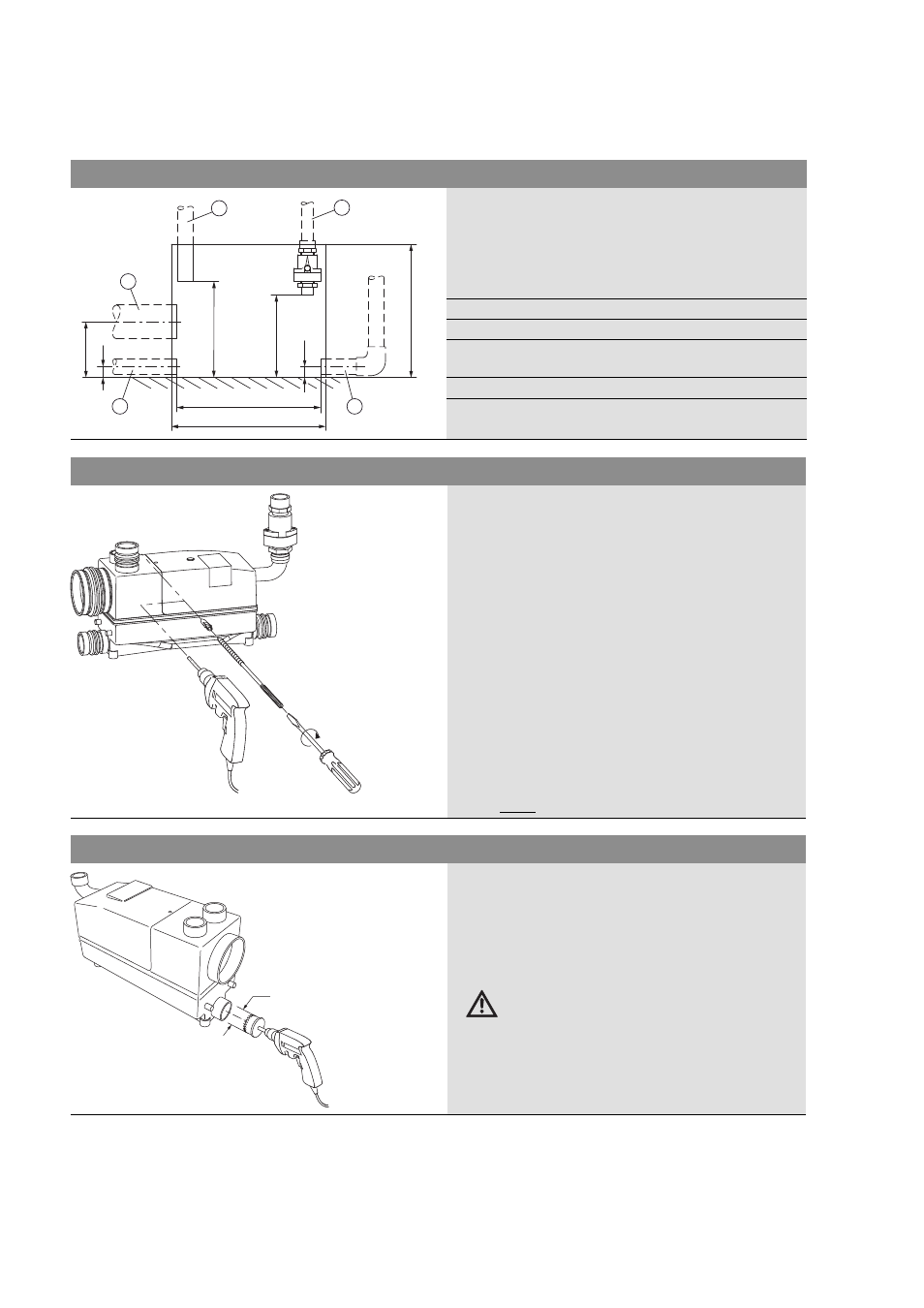

Рис. 14. Предварительный монтаж соединений
В подготовленном помещении для монтажа установки
следует смонтировать подводящие трубопроводы и
напорный трубопровод согласно приведенной схеме
(рис. 14). При монтаже установки справа от унитаза
следует для монтажа трубопроводов следует
использовать зеркальное отражение схемы.
1
Напорный трубопровод
2 Вентиляционный трубопровод
3 Подводящий патрубок унитаза,монтируемого
за наружной стеной здания
4 Подводящий трубопровод от душа или биде
5 Подводящий трубопровод от умывальника
Рис. 15. Защита от действия подъемной силы
Установка DrainLift XS-F не должна подвергаться
затоплению, поэтому место установки необходимо
защитить от затопления. Согласно требованиям
нормативов EN12050-3 установки для отведения
сточных вод, содержащих фекалии, должны быть
защищены от действия подъемной силы (рис. 15).
Следует установить установку на месте монтажа и
выровнять ее в соответствии с расположением
подключаемых трубопроводов. Длинным сверлом по
бетону ø 10 мм непосредственно над резервуаром (не
над съемной крышкой!) сделать отметку на стене таким
образом, чтобы установленный затем в этом месте
винт-шуруп касался резервуара или был расположен с
небольшим зазором над резервуаром. После
засверливания следует убрать установку через люк для
технического обслуживания и окончательно
просверлить отверстие. Затем необходимо вставить
дюбель. Монтаж винта-шурупа следует выполнять
только после монтажа установки.
Рис. 16. Подготовка соединительных патрубков установки
Соединительные патрубки для дополнительных
санитарно-технических объектов помимо унитаза,
монтируемого за наружной стеной здания (душевой
кабины, умывальника и / или биде), а также вентиляц-
ионные патрубки необходимо открыть при помощи
кольцевой пилы ø 40 мм (рис. 16). После этого следует
удалить заусенцы с отверстий.
ВНИМАНИЕ! Опасность повреждения
оборудования!
Необходимо удалить вырезанные круги; не
допускается оставлять их в резервуаре.
4 5 ~480
~
275
35
~
235
500
3
1 2
35 180
400
Ш40
