Инструкция по эксплуатации Wilo DrainLift XS-F
Страница 8
Русский
90
WILO AG 11/2007
5.3 Объем поставки
Установка DrainLift XS-F в комплекте, со встроенной системой сигнализации и
беспотенциальным контактом, с установленной штепсельной вилкой.
5.4 Принадлежности
Принадлежности следует заказывать отдельно.
• Люк для технического обслуживания
• Запорная задвижка 1 ¼"
• Прибор управления с аварийной сигнализацией KAS
• Прибор управления с аварийной сигнализацией DrainAlarm 2
Подробный перечень и описание см. в каталоге/прейскуранте.
6 Описание и функции
6.1 Описание установки
Автоматическая малогабаритная напорная установка для водоотведения (рис. 3) в
комплекте со всеми необходимыми устройствами переключения и управления,
обратным клапаном, фильтром с активированным углем и эластичным напорным
патрубком, имеющая возможность подключения одного унитаза, двух
дополнительных источников сточных вод и одного вентиляционного трубопровода.
Малогабаритная напорная установка для водоотведения DrainLift XS-F
подключается непосредственно к отводному колену унитаза, монтируемого за
наружной стеной здания.
Непосредственное подключение к унитазу, а также места подключения
дополнительных источников сточных вод расположены на торцах установки, а два
вентиляционных патрубка — на верхней стороне резервуара. Перекачиваемая среда
выводится через гибкий напорный патрубок с возможностью поворота.
Удаление воздуха осуществляется через входящий в комплект фильтр с
активированным углем (для устранения запаха) в помещение, в котором находится
установка, или по вентиляционному трубопроводу через крышу без образования
запаха.

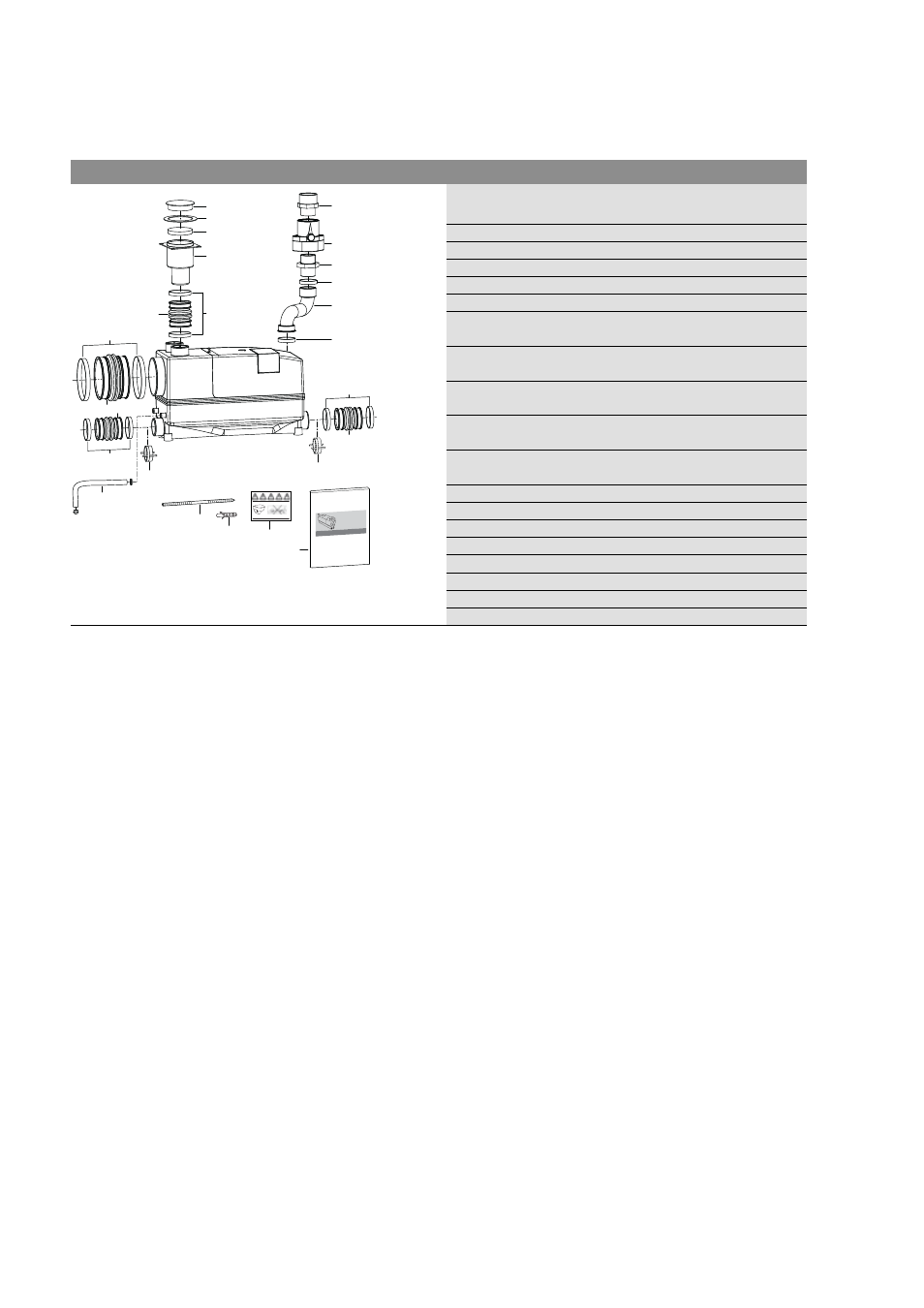

Рис. 2. Объем поставки
1
Выходной отвод напорного патрубка DN 32, 1
шт.
2
Манжеты DN 50, 3 шт.
3
Манжета DN 100, 1 шт.
4
Хомуты 32-50, 2 шт.
5
Хомуты 40-60, 6 шт.
6
Хомуты 100-120, 2 шт.
7
Переходная втулка
40 x 1 ¼", 1 шт.
8
Переходная втулка
40/50 x 1 ¼", 1 шт.
9
Обратный клапан 1 ¼" для напорного
трубопровода, 1 шт.
10
Обратный клапан для подводящего
трубопровода DN 50, 1 шт.
11
Сливной шланг 600 мм с заглушкой и хомутом,
1 шт.
12
Вентиляционная насадка, 1 шт.
13
Фильтр с активированным углем, 1 шт.
14
Компенсирующая диафрагма, 1 шт.
15
Вентиляционная решетка, 1 шт.
16
Винт-шуруп M8x200, 1 шт.
17
Дюбель S10, 1 шт.
18
Наклейка «Недопустимые материалы», 1 шт.
19
Инструкция по монтажу и эксплуатации, 1 шт.
8
9
7
4
1
4
15
14
13
12
2
5
5
5
2
3
6
11
2
10
10
19
18
17
16
