Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
6
2 Описание
аппарата
2.1 Конструкция
11
12
13
9
1
2
3
4
5
6
7
8
10
14

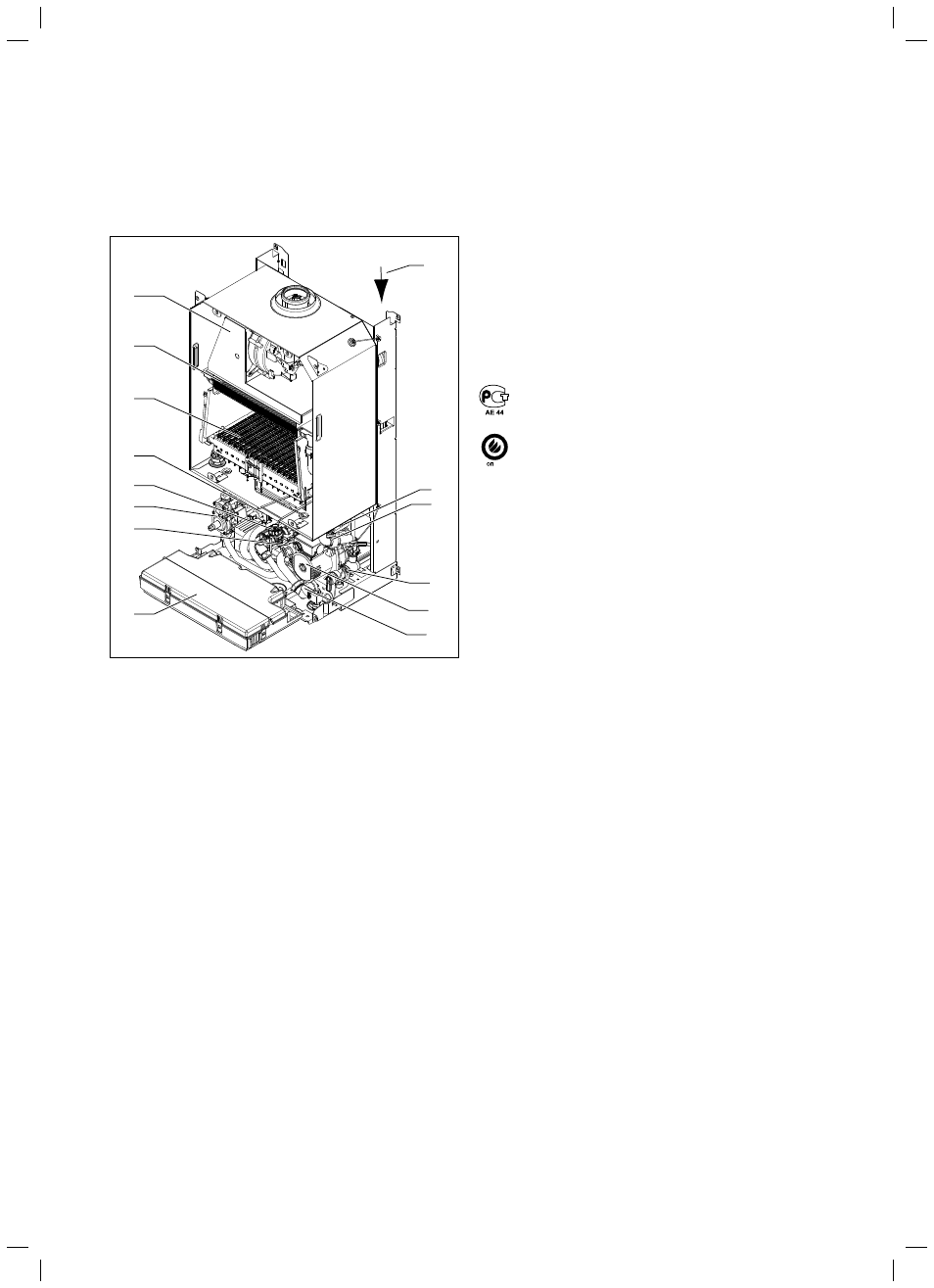

Рис. 2.1 Функциональные элементы
Пояснение
1 Предохранитель
потока
2 Первичный
теплообменник
3 Горелка
4 Вторичный
теплообменник
5 Расходомер
6 Газовая
арматура
7 Приоритетный переключающий клапан
8 Блок электроники/распределительная коробка
9 Устройство
заполнения
10 Насос
11 Предохранительный клапан
12 NTC (2x)
13 Быстродействующий воздухоотводчик
14 Мембранный расширительный бак
2.2
Маркировочная табличка и обозначение типа
Маркировочная табличка аппарата Vaillant turboTEC pro/
turboTEC plus установлена на заводе на нижней стороне отопи-
тельного аппарата.
Маркировочная табличка содержит следующие данные:
– серийный номер
– обозначение типа
– обозначение допуска к эксплуатации типа аппарата
– технические характеристики аппарата
– маркировка СЕ
035
Данный знак свидетельствует о соответствии аппарата
требованиям ГОСТ и наличии сертификата соответ-
ствия, действующего на территории России.
Для данного аппарата имеется разрешение на приме-
нение Федеральной службы по технологическому над-
зору России, сертификат пожарной безопасности,
санитарно-эпидемиологическое заключение.
2 Описание аппарата
