Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03 26
6.2.2 Проверка максимальной тепловой нагрузки
(номинальная нагрузка)
Проверка максимальной тепловой нагрузки необходима при
первом вводе в эксплуатацию и после замены газовой арма-
туры.
1
2

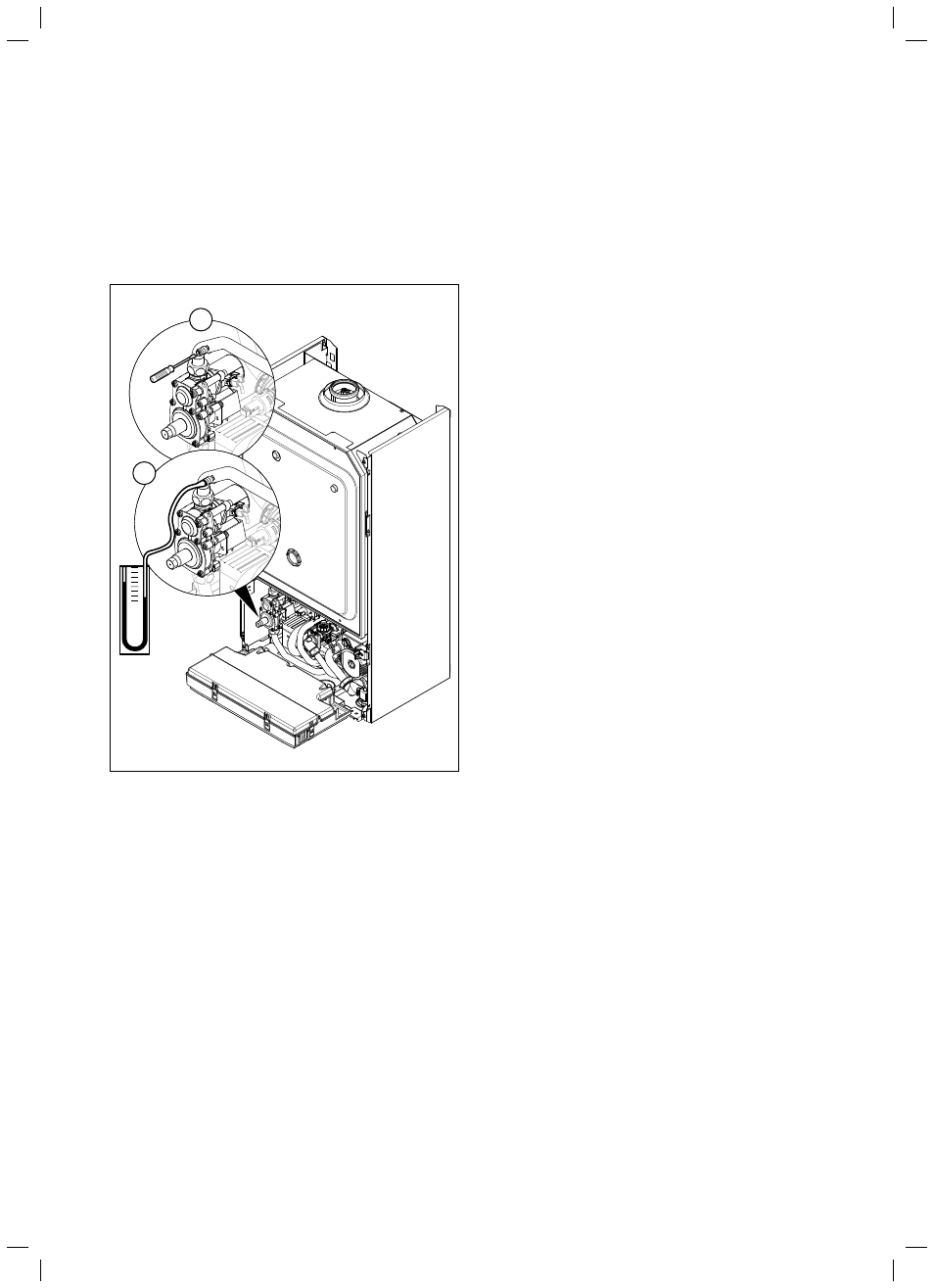

Рис. 6.5 Проверка номинальной нагрузки
Чтобы проверить максимальную тепловую нагрузку, соблюдайте
следующий порядок действий:
> Отключите аппарат.
> Ослабьте четыре винта крышки камеры (3 на рис. 6.4) и сни-
мите ее.
> Ослабьте уплотнительный винт на газовой арматуре (1 на
рис. 6.5).
> Подключите цифровой или U-образный манометр
(2 на рис. 6.5).
> Нажмите кнопку „+“ на дисплее и, удерживая нажатой
кнопку „+“, установите главный выключатель на „I“.
> Удерживайте кнопку „+“ нажатой до тех пор, пока на дис-
плее не появится индикация „P.0“.
i Повторным нажатием кнопки "+" или "-" Вы можете
изменить цифру.
> Нажимайте кнопку „+“, пока не появится „P.1“.
> Нажмите кнопку „i“, чтобы запустить диагностическую про-
грамму. Теперь аппарат работает с полной нагрузкой.Попе-
ременно отображается „P.1“ и текущее давление наполнения
установки.
> Считайте показание значения на манометре (см. табл. 6.2).
При отклонении измеренных значений соблюдайте указания
по устранению ошибок, приведенные в главе 6.2.4.
> Отключите аппарат.
> Снимите манометр.
> Снова завинтите уплотнительный винт газовой арматуры.
> Установите крышку камеры.
6.2.3 Проверка и настройка минимального количества
газа
Проверка минимального количества газа необходима при пер-
вом вводе в эксплуатацию и после замены газовой арматуры.
Для проверки минимального количества газа соблюдайте следу-
ющий порядок действий:
> Отключите аппарат.
> Ослабьте четыре винта крышки камеры (3 на рис. 6.4) и сни-
мите ее.
> Ослабьте уплотнительный винт на газовой арматуре (1 на
рис. 6.5).
> Подключите цифровой или U-образный манометр
(2 на рис. 6.5).
> Нажмите кнопку „+“ на дисплее и, удерживая нажатой
кнопку „+“, установите главный выключатель на „I“.
> Удерживайте кнопку „+“ нажатой до тех пор, пока на дис-
плее не появится индикация „P.0“.
i Повторным нажатием кнопки "+" или "-" Вы можете
изменить цифру.
> Нажимайте кнопку „+“, пока не появится „P.2“.
> Нажмите кнопку „i“, чтобы запустить диагностическую про-
грамму. Теперь аппарат работает при минимальном количе-
стве газа. Попеременно отображается „P.2“ и текущее давле-
ние наполнения установки.
> Считайте показание значения на манометре (см. табл. 6.2)
> Отключите аппарат.
> Снимите манометр.
> Снова завинтите уплотнительный винт газовой арматуры.
> Установите крышку камеры.
При отклонении измеренных величин Вы можете настроить
минимальное количество газа следующим образом:
> Повторно нажмите кнопку „i“, после чего появится значение в
диапазоне от 0 до 99.
> Нажатием кнопок „+“- или „-“ установите правильное давле-
ние.
> Сохраните установленное значение, удерживая нажатой
кнопку „i“ прибл. 5 сек. При этом аппарат автоматически
покидает диагностическую программу.
6 Ввод в эксплуатацию
