4.8 Снятие
облицовки
аппарата
1
3
2

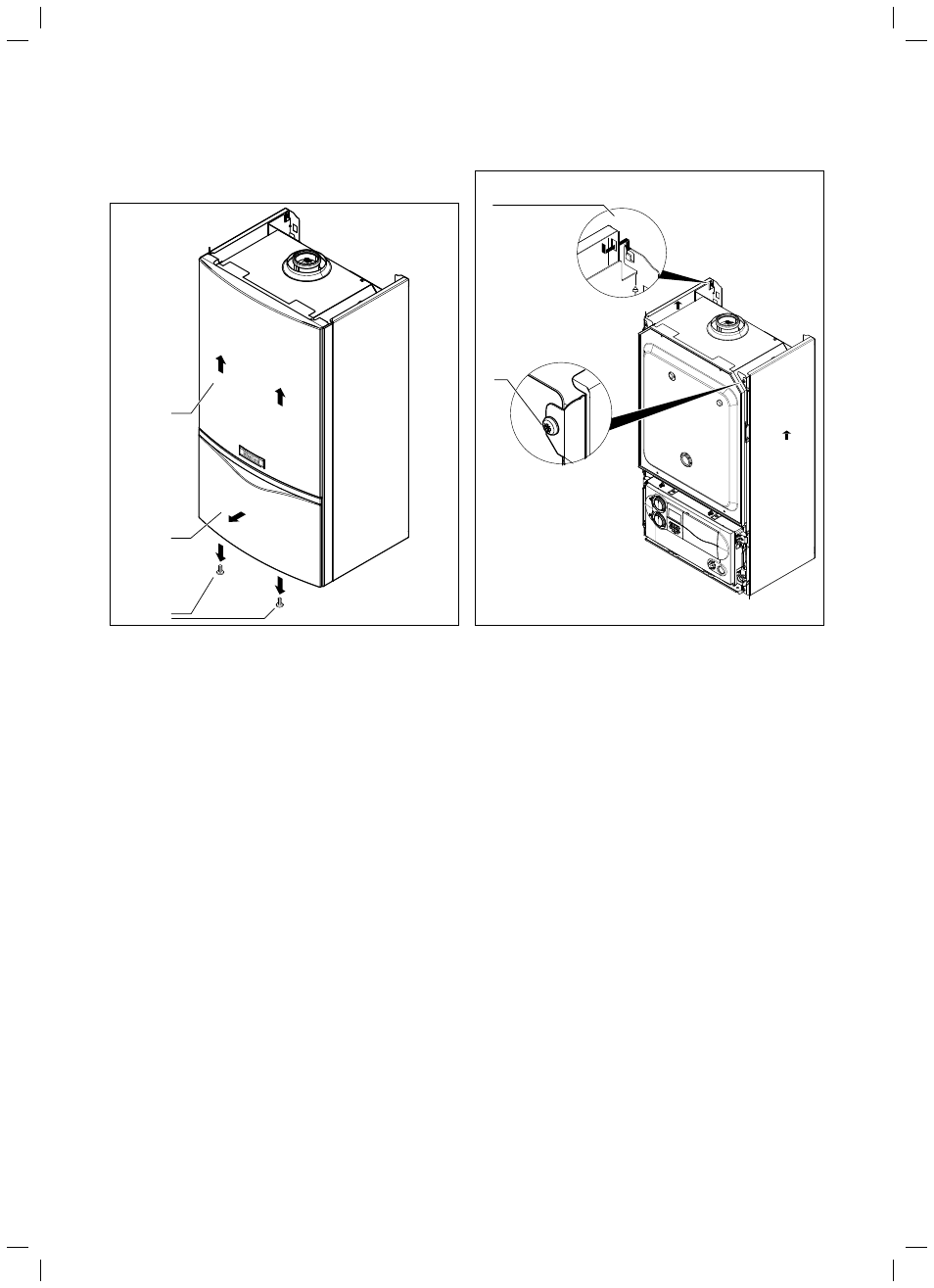

Рис. 4.6 Демонтаж передней стенки облицовки (на рисунке:
turboTEC plus)
> Ослабьте оба винта (1).
> Сдвиньте переднюю стенку облицовки аппарата за нижний
край прибл. на 1 - 2 см вперед (2).
> Приподнимите переднюю стенку облицовки аппарата и сни-
мите ее с аппарата вперед (3).
4
5
4x
Рис. 4.7 Демонтаж боковой стенки облицовки
> Ослабьте винты (4)
> Сдвиньте боковую стенку облицовки прибл. на 1-2 см вверх
и снимите ее с аппарата вперед (5).
4 Монтаж
