Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
16
5 Монтаж
a
Опасность!
Опасность травмирования и материального
ущерба в результате ненадлежащей установки!
Выполненная ненадлежащим образом установка
может отрицательно сказаться на эксплуатационной
безопасности аппарата и привести к травмам и
материальному ущербу.
> Установку допускается выполнять только сертифи-
цированному фирмой Vaillant специалисту.
5.1
Общие указания по системе отопления
b
Осторожно!
Опасность повреждения аппарата!
Остатки от сварки, пакля, замазка, ржавчина, круп-
ная грязь и т.п. из трубопроводов может отклады-
ваться в аппарате и приводить к неполадкам.
> Перед подключением аппарата тщательно про-
мойте систему отопления, чтобы удалить возмож-
ные остатки!
– Для должного слива от продувочного трубопровода предо-
хранительного клапана монтажным предприятием должна
быть отведена сливная труба с впускной воронкой и сифо-
ном. Должна иметься возможность наблюдения за сливом!
– Аппараты оснащены расширительным баком
(6 или 10 л/0,75 бар/0,075
МПа
). Перед монтажом аппа-
рата проверьте, достаточно ли этого объема. Если это не так,
необходимо установить дополнительный расширительный бак
со стороны установки на стороне всасывания насоса.
5.2 Подсоединение
газа
a
Опасность!
Опасность для жизни в результате ненадлежа-
щего подключения газа!
Выполненное ненадлежащим образом подключение
газа может отрицательно сказаться на эксплуатаци-
онной безопасности аппарата и привести к травмам
и материальному ущербу.
> Подключение газа допускается выполнять только
сертифицированному фирмой Vaillant специали-
сту. При этом необходимо соблюдать законода-
тельные предписания и требования местного
предприятия газоснабжения.
a
Опасность!
Опасность отравления и взрыва в результате
утечки газа!
Возможная негерметичность газопровода.
> Обеспечьте монтаж газопровода без напряже-
ний!
b
Осторожно!
Опасность повреждения в результате слишком
высокого давления!
Газовая арматура может быть повреждена в резуль-
тате воздействия высокого давления. Рабочее давле-
ние не должно превышать 6 кПа (60 мбар).
> Проверяйте герметичность газовой арматуры с
помощью максимального давления 11 кПа
(110 мбар).
1

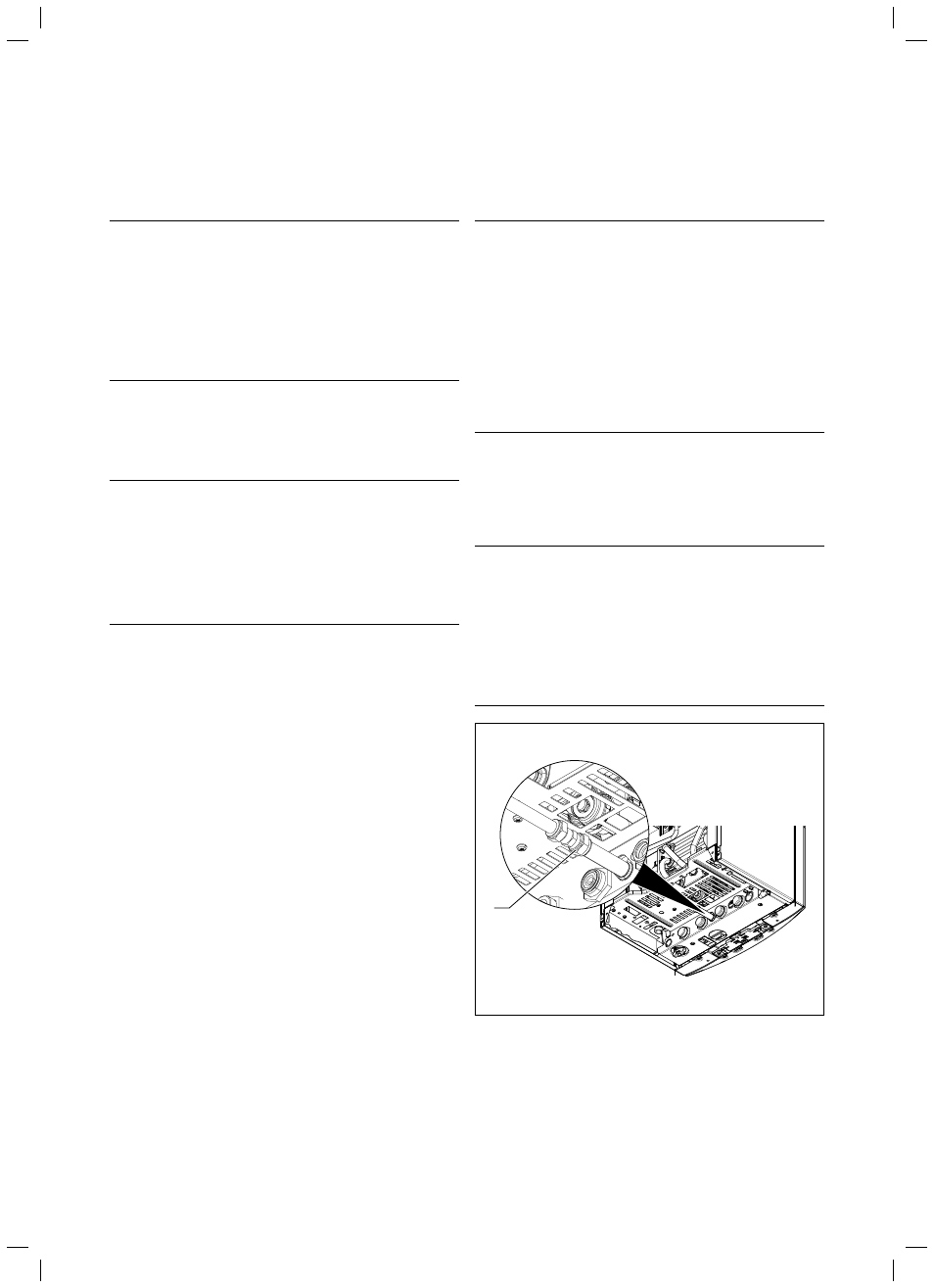

Рис. 5.1 Подсоединение газа
Аппарат turboTEC pro/turboTEC plus предназначен только для
эксплуатации на природном газе G20 и сжиженном газе
G30/31. Подсоединение газа выполнено в виде стальной трубы
Ø 15 мм. Динамическое давление газа на входе в аппарат для
природного газа должно составлять не менее 2 кПа.
