Страница 18
Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
18
5.4
Подключение со стороны системы отопления
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
1
2
3
4
5

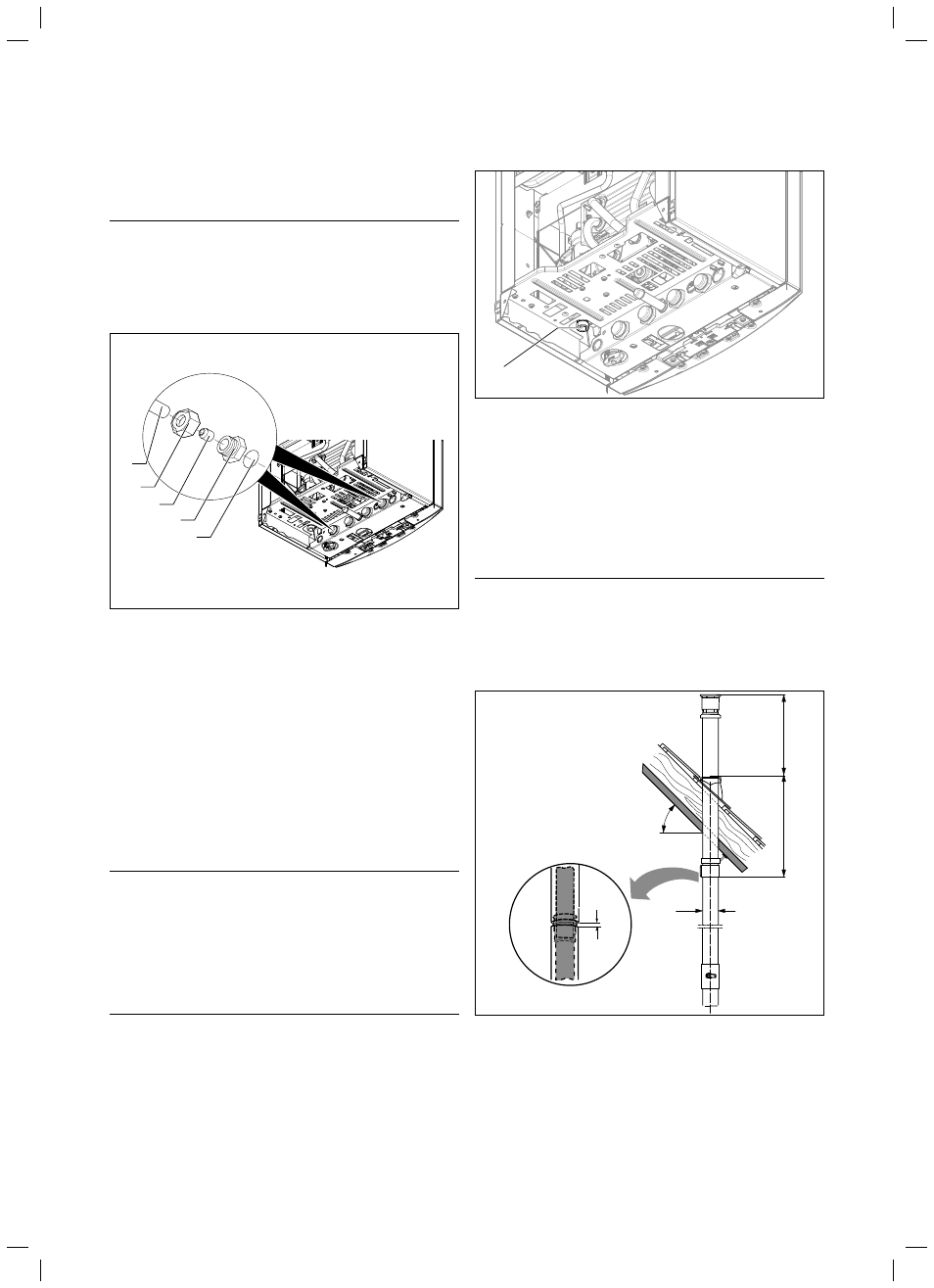

Рис. 5.3 Монтаж подающей и обратной линий
Соединение подключений подающей и обратной линий
системы отопления на аппарате (например, с двумя присоеди-
нительными элементами с обжимным резьбовым соединением
для соединения с 22 мм медным трубопроводом, как показано
на рис. 5.3):
> Установите уплотнение (1) и привинтите присоединительные
элементы (2) на подключении подающей и обратной линий
аппарата.
> Насадите накидную гайку (4) и обжимное кольцо (3) на мед-
ную проводку (5). Диаметр трубопровода должен составлять
22 мм.
> Вставьте трубопроводы до упора в присоединительные эле-
менты. Затяните накидные гайки в этом положении.
b
Осторожно!
Опасность повреждения вытекающей водой!
Вода может выходить из предохранительного кла-
пана (2).
> Подключите слив предохранительного клапана к
сливу через сифон.
> Используйте сточную трубу, а также сифон с
воронкой
1
Рис. 5.4 Выпускное отверстие предохранительного клапана
> Подключите выпускное отверстие предохранительного кла-
пана (1) к сточному отверстию воды посредством гидравличе-
ского затвора, чтобы избежать выхода воды и, тем самым,
ущерба.
5.5 Отвод
воздуха/продуктов
сгорания
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
10
Ø 100
20 – 50˚
848
682
Рис. 5.5 Пример монтажа: Вертикальный кровельный ввод
Следующие воздухопровод/газоотвод являются принадлежно-
стями и могут комбинироваться с аппаратом:
– концентрическая система, алюминий, Ø 60/100 мм
– концентрическая система, алюминий, Ø 80/125 мм
– эксцентрическая система, алюминий, Ø 80/80 мм
5 Монтаж
