Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
34
7.2.7
Настройка производительности насоса
Мощность 2-ступенчатого насоса можно автоматически адапти-
ровать к потребностям системы отопления.
При необходимости измените настройку насоса посредством
системы диагностики (для этого см. табл. 9.2 и 9.3).
Величина остаточного напора насоса в зависимости от
настройки байпасного вентиля представлена на рис. 7.2.
40
30
20
10
0
0
200
400
600
800
1000
1200
1600
Остаточный напор
[ kPa
]
Подача [л/ч]
1800
1400
2-я ступень
1-я ступень

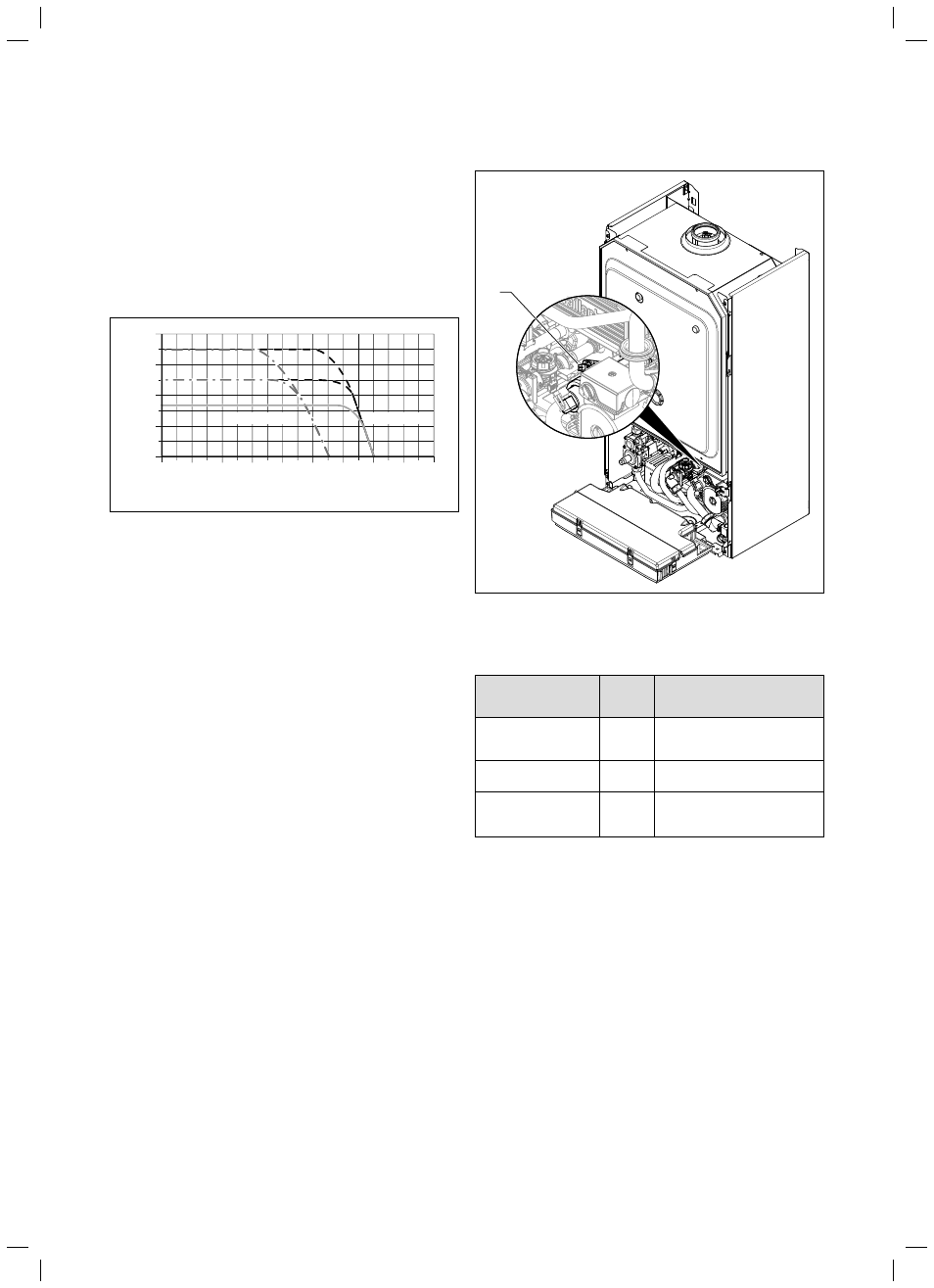

Рис. 7.3 Характеристика насоса
7.3
Настройка байпасного вентиля
В аппараты встроен байпасный вентиль.
Давление настраивается в диапазоне между 17 и 35 кПа. Пред-
варительно установлено прибл. 25 кПа (среднее положение).
Одним оборотом регулировочного винта давление изменяется
прибл. на 2 кПа. Вращением вправо давление повышается, дав-
лением влево - понижается.
1
Рис. 7.4 Настройка байпасного вентиля
> Отрегулируйте давление посредством регулировочного
винта (1).
Положение регулиро-
вочного винта
Давление
кПа
Примечание/применение
До упора вправо (полно-
стью завинчен)
35
Если при заводской настройке
радиаторы нагреваются недоста-
точно
Среднее положение
(5 оборотов влево)
25
Заводская настройка
Из среднего положения
еще 5 оборотов влево
17
Если появляются шумы в радиато-
рах или радиаторных вентилях
Табл. 7.4 Значения для настройки байпасного вентиля (напор)
7 Адаптация к системе отопления
