Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
4.3

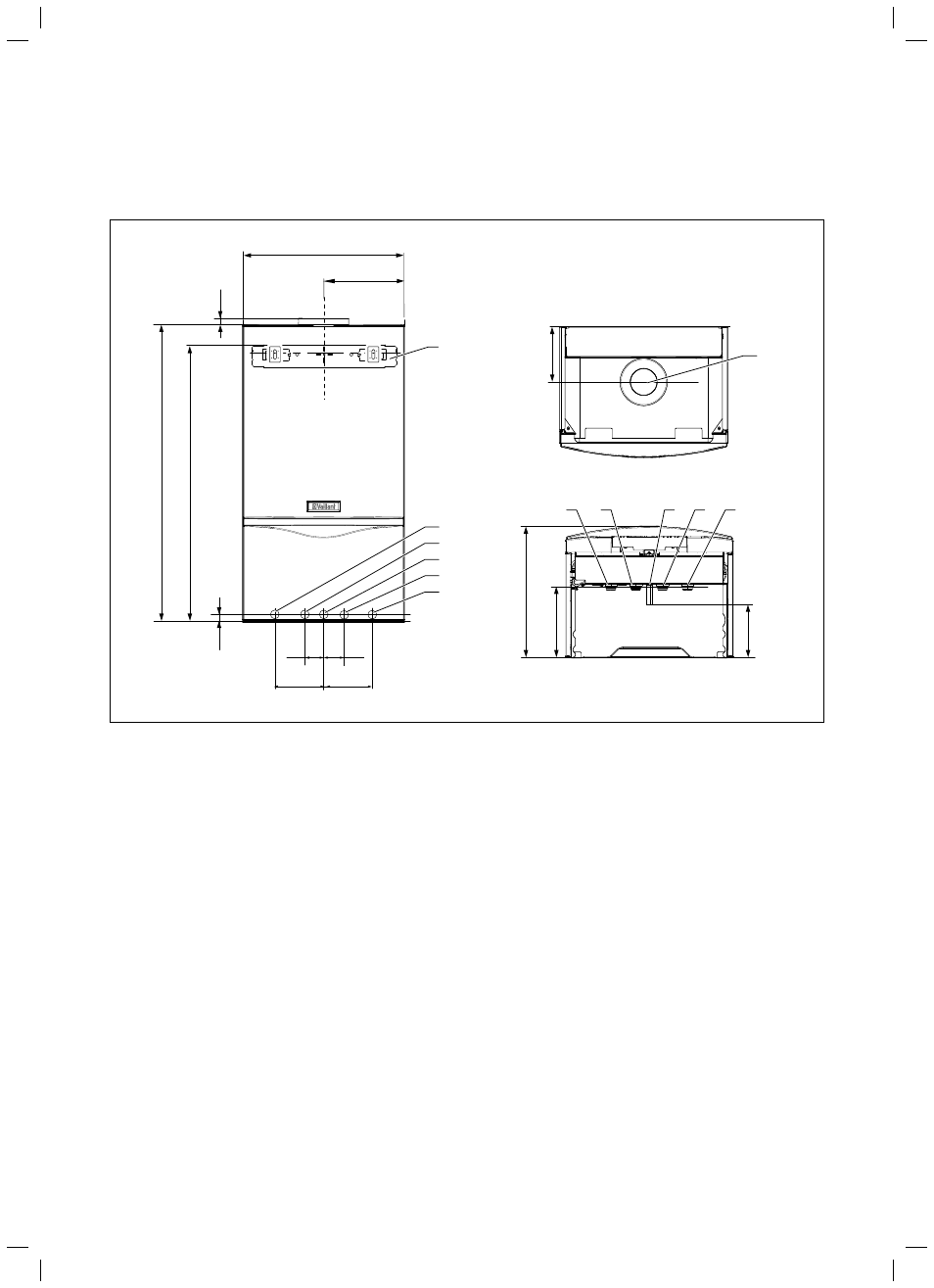

Чертеж с размерами и присоединительные
размеры
18
75
2
800
32
14
7
440
220
130
180
338
100
100
35
35
6
4
3
2
1
5
7
1
2
3
4
5
Ø 60/100
Рис. 4.2 Присоединительные размеры в мм (на рисунке: turboTEC plus)
Пояснение
1 Обратная линия системы отопления Ø 22 мм
2 Подключение холодной воды Ø 15 мм
3 Подсоединение газа Ø 15 мм
4 Подключение горячей воды Ø 15 мм
5 Подающая линия системы отопления Ø 22 мм
6 Крепежная планка аппарата
7 Подключение для газоотвода
Монтаж 4
