Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
4.9 Установка
облицовки
аппарата
2
4x
1

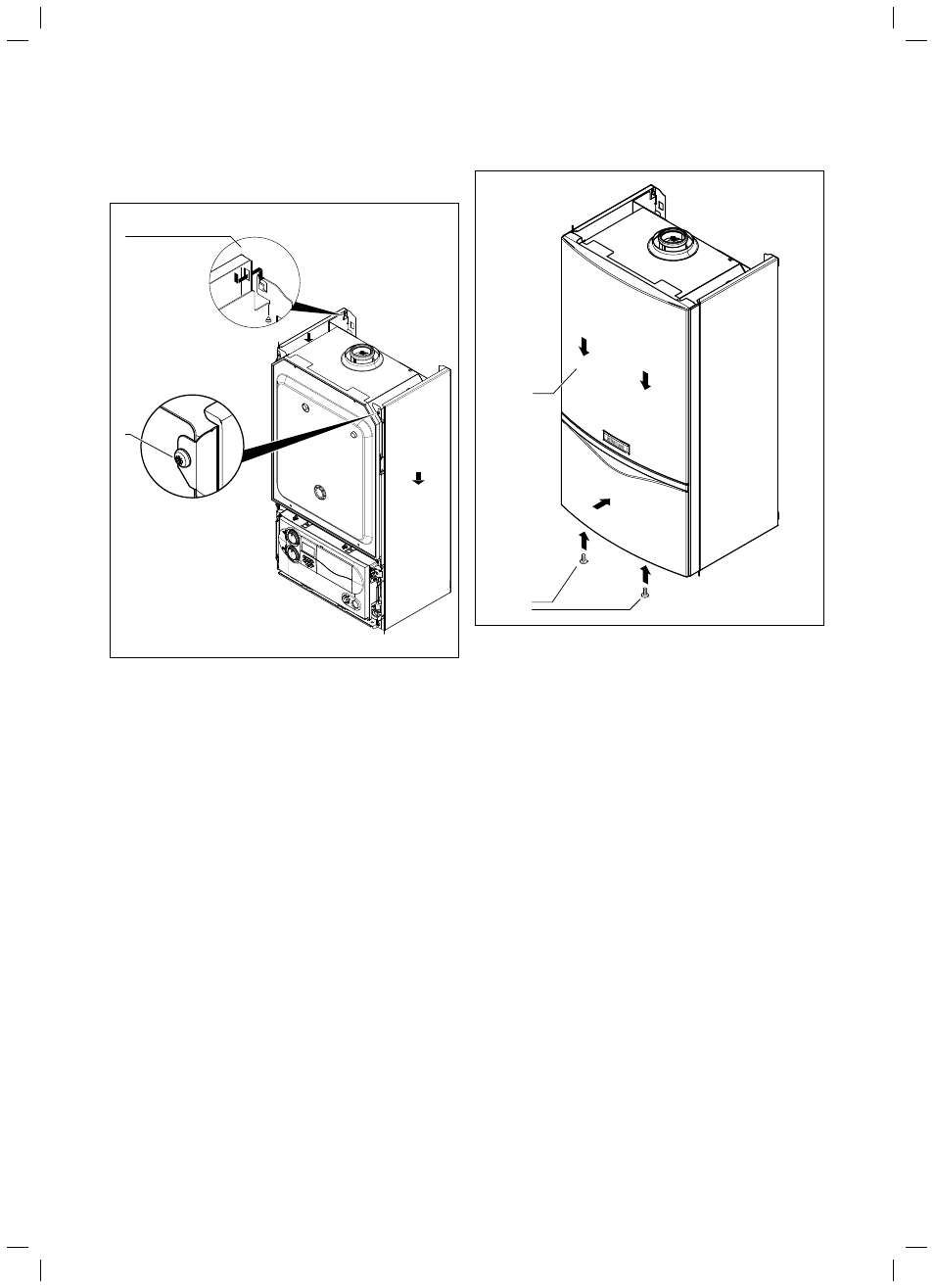

Рис. 4.8 Установка боковой стенки облицовки
> Установите боковую стенку облицовки на задние опорные
планки (1).
> Сдвиньте боковую стенку облицовки прибл. на 1 - 2 см вниз
и снова прочно привинтите (2).
2
1
Рис. 4.9 Установка передней стенки облицовки (на рисунке:
turboTEC plus)
> Наденьте переднюю стенку облицовки аппарата на его верх-
нюю стенку (1).
> Проверьте, находится ли облицовка аппарата сверху на
опорных планках и прилегает ли снизу к аппарату.
> Снова прочно привинтите облицовку (2).
