Страница 12
Диски
(продолжение)
Типы дисков для подключенных типов телевизоров
При использовании дисков с записями, сделанными в системе PAL
или NTSC, см. приведеннуюниже таблицу. Если для данного видео
магнитофона и для телевизора выбрать ту же настройку системы
телевидения (PAL или NTSC), что и на диске, с которого будет осу
ществляться воспроизведения, изображение будет более четким.
Тип телевизора
Тв система на диске
Да/Нет
Мультисистем
ный телевизор
NTSC
Да
PAL
Да
Телевизор
системы NTSC
NTSC
Да
PAL
Нет
Телевизор
системы PAL
NTSC
Да*1 (PAL60)
PAL
Да*2
Подключение и настройка
Установите данное устройство на устойчивуюгоризонтальнуюповерхность, в месте, где отсутствует избыточная запыленность. Не
допускайте перекрытия вентиляционных отверстий и не устанавливайте устройство в месте, где оно может сильно нагреваться.
Если вы собираетесь соединять с данным устройством другие устройства, прежде всего необходимо отключить все эти устройст
ва от сети, и только потом подключать и отключать соединительные кабели. После завершения всех соединений, можно снова
включать приборы в сеть. Внимательно прочтите инструкции к другим приборам.
Поступающие на вход аудио/видеосигналы не будут выводиться, если данное устройство отключено или функционирует неправи
льно. Учитывайте другие соединения в системе при выводе аудио/видеосигналов с цельюконтроля входа. При необходимости за
писи важных материалов используйте несколько устройств для одновременной записи, или сделайте другие необходимые допу
щения при настройке своей системы.

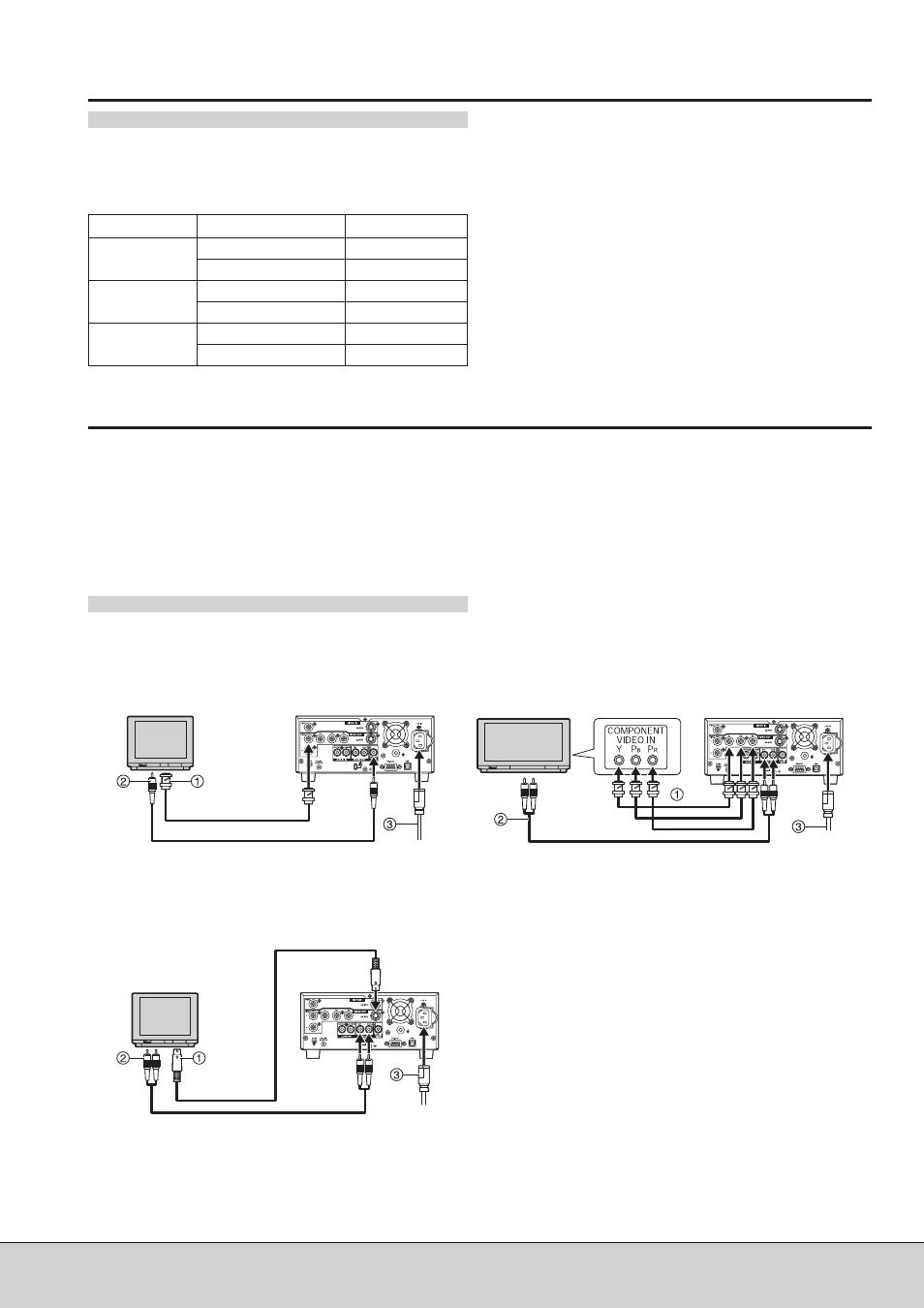

Подключение к ТВ монитору
¡
Разъемы полного видеосигнала с моно звуком
j
Видеокабель (BNC)
k
Аудиокабель (PHONO)
l
Шнур электропитания (входит в комплект
поставки)
¡
Терминалы составляющего видеосигнала
j
Составляющий видеосигнал (BNC x 3)
k
Стерео аудиокабель (PHONO x 2)
l
Шнур электропитания (входит в комплект
поставки)
12
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
øЕсли ТВ система, выбранная для данного устройства, отли
чается от ТВ системы на диске, одни и те же функции могут
работать некорректно или оказаться недоступными.
*1
Если ваш телевизор не оборудован системой обработки сигналов
PAL 525/60, картинка может быть показана некорректно.
*2
Если выбрать для данного устройства ТВ систему "PAL", картинка
может быть более четкой.
AUDIO IN
VIDEO IN
VIDEO
OUT
AUDIO
MONO
OUT
AUDIO IN
AUDIO
OUT
AUDIO
OUT
AUDIO IN
¡
Разъемы S видеосигнала со стереозвуком
j
S видеокабель (4P)
k
.
Стерео аудиокабель (PHONO 2)
l
Шнур электропитания (входит в комплект
поставки)
S VIDEO OUT
S VIDEO IN
Для настройки режима прогрессивного вывода
(1) В режиме "стоп" нажмите [MENU (SHIFT + SEARCH)],
чтобы открыть окно MENU.
(2) С помощью [
p,q, t, u] выберите "SETUP" и нажмите
[ENTER].
(3) С помощью [
p,q, ] выберите "Connection" ("Соедине
ние") и нажмите [
t] или [u].
(4) С помощью [
p,q] выберите "TV System" (Система те
левидения) и нажмите [ENTER].
(5) С
помощью
[
p,q] выберите "NTSC" и нажмите
[ENTER].
(6) С помощью [
p,q] выберите "Progressive (NTSC)" и на
жмите [ENTER].
(7) С помощью [
p,q] выберите "On" (Включить) и нажми
те [ENTER].
Для возврата в предыдущий экран
Нажмите [RETURN].
