Средства управления и регулировки
(продолжение)

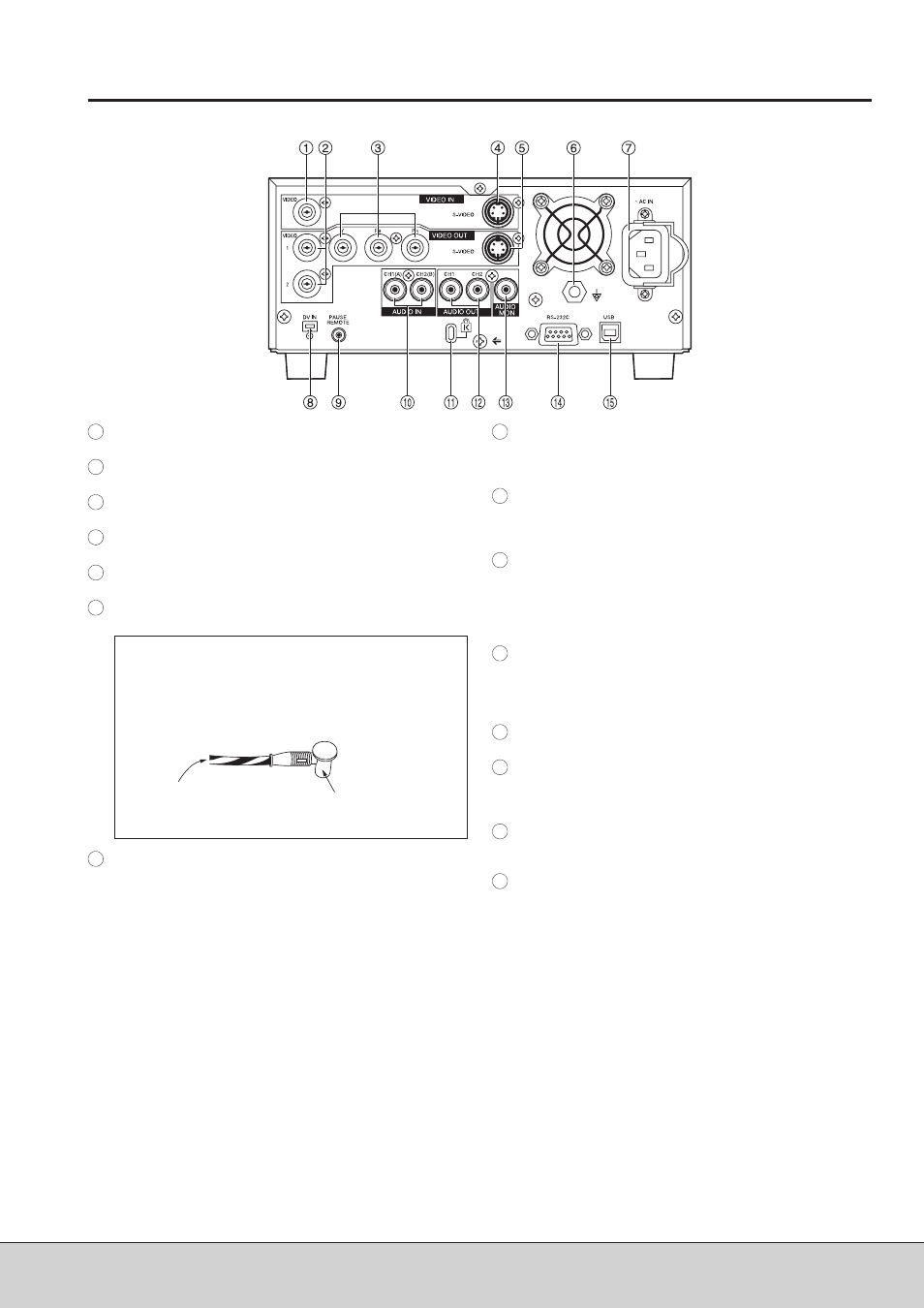

Задняя панель
VIDEO IN (BNC)
Входной разъем компонентного сигнала.
VIDEO OUT 1/2 (BNC)
Выходной разъем компонентного сигнала.
Y, Pb, Pr (выход композитного видеосигнала) (BNC)
Выходной разъем композитного сигнала (Y, Pb, Pr).
S VIDEO IN (4P)
Входной разъем сигналаS Video (Y/C).
S VIDEO OUT (4P)
Выходной разъем сигналаS Video (Y/C).
Эквипотенциальный контакт
Разъем подключения кабеля питания
Подключите сюда шнур питания (входит в комплект по
ставки).
Разъем DV IN (4 штырьковый)
Входной разъем DV. Для подключения 4 контактного кабе
ля IEEE1394. Позволяет вводить цифровой звук и изобра
жение.
PAUSE REMOTE (Стерео мини разъем)
Гнездо пульта дистанционного управления для начала за
писи и управления паузой. Через это гнездо также выво
дится сигнал состояния записи.
Входной
разъем
аудиосигнала
CH1
(A)/CH2
(B)
(PHONO)
Ввод аналогового аудиосигнала. Если вы подключили мик
рофон, используйте настройки звукового канала (Audio CH)
и микрофона в установочном менюSETUP для назначения
каналов записи.
Защитный замок
Может использоваться для подключения кабеля для защиты
от хищения (производства Kensington, имеется в продаже).
Этот замок поддерживает систему безопасности Microsa
ver Security System производства Kensington.
Выходной разъем аудиосигнала CH1/CH2 (PHONO)
Вывод аналогового аудиосигнала.
Выходной разъем аудиомонитора (PHONO)
Вывод аналогового аудиосигнала. Для назначения выход
ного канала используйте пункт настройки Monitor в меню
функций FUNCTION.
Дистанционный разъем RS 232C (D sub 9P)
Разъем RS 232C. Для подключения компьютера или иного
устройства внешнего управления.
Дистанционный разъем USB (разъем В типа)
Разъем USB. Для подключения компьютера или иного
устройства внешнего управления.
10
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
14
15
9
10
11
12
13
8
1
2
3
4
5
6
7
При
подключении
данного
устройства
к
другому
устройству необходимо удостовериться в том, что оно
имеет необходимое заземление, соединив его с этим
контактом.
Для соединения используйте гнездо и провод сечени
ем не менее 1.0 мм
2
.
Гнездо
Площадь сечения:
не менее 1.0 мм
2
