Конструкция и принцип действия
EB 8384-0 RU
Положение безопасности «шток привода
втягивается» (AIR TO CLOSE-воздухом
закрывается)
В
приборе
предусмотрена
функция
включения при увеличении электрического
сигнала выше точки срабатывания 19,84 мА.
В этом случае на привод подается
максимальное давление, а проходной
клапан плотно закрывается. В 3-ходовом
клапане
в
смесительном
исполнении
закрывается
подключение
B,
а
в
распределительном
исполнении
закрывается подключение А.

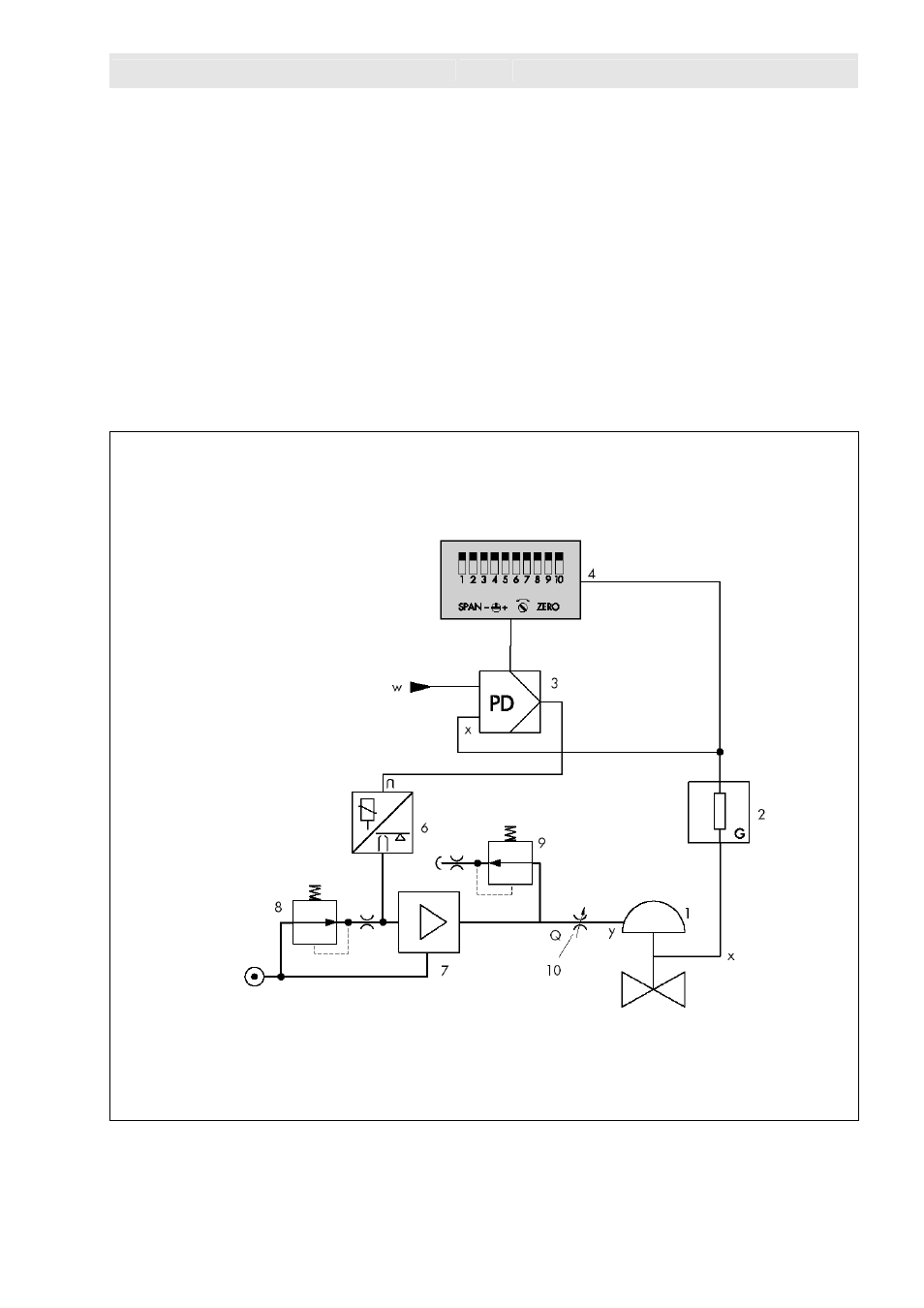

Рис.2 • Принципиальная схема
Условные обозначения
1. Регулирующий клапан
2. Путевой датчик
3. PD-регулятор
4. Регулировки позиционера
6. i/p-преобразователь
7. Пневматический усилитель
мощности
8. Регулятор давления
9. Регулятор расхода
10.
Дроссель расхода
