13
Прямой монтаж
EB 8384-0 RU

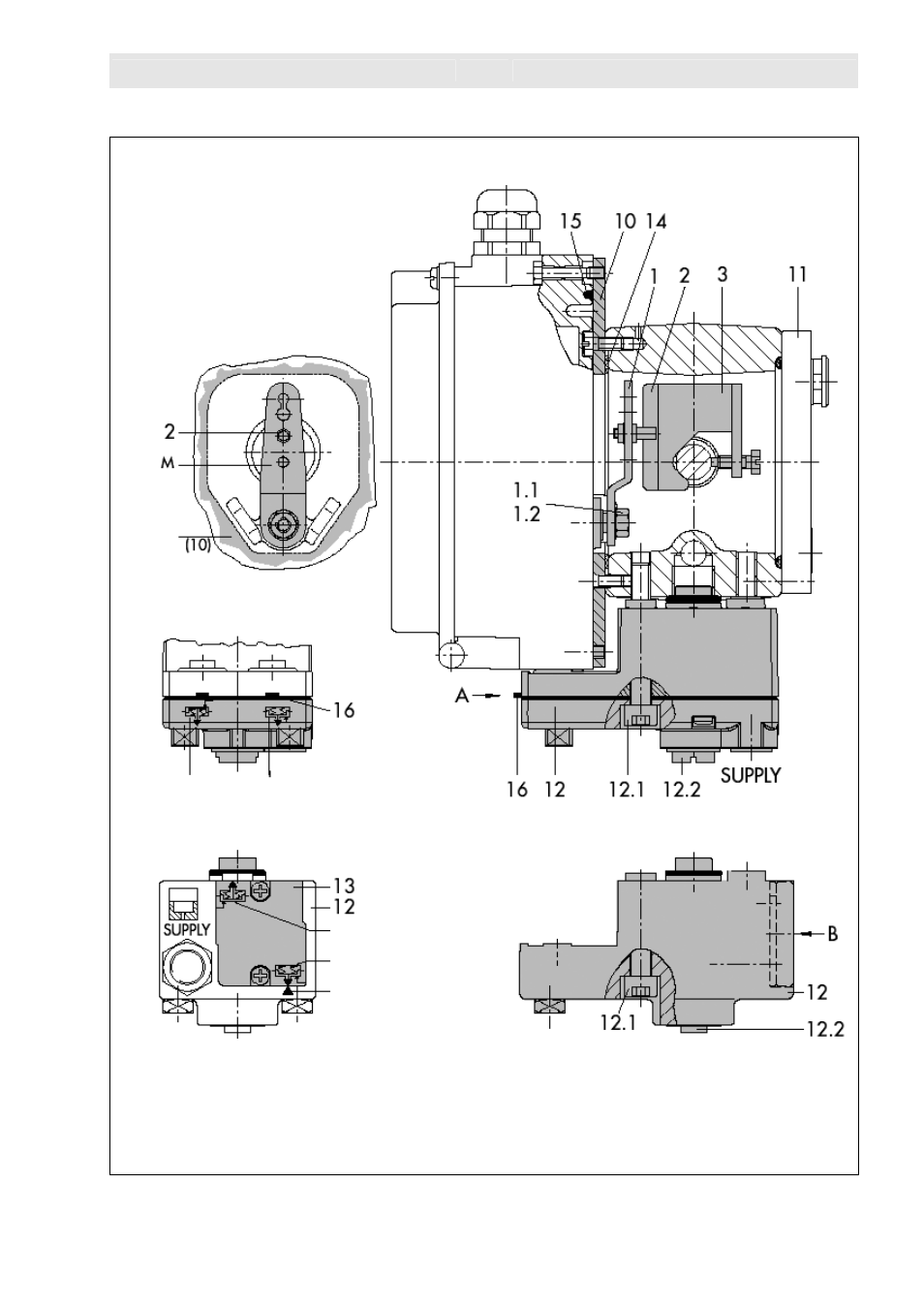

Рис.4 • Прямой монтаж – подключение управляющего давления к приводу тип 3277
площадью 240, 350 и 700 см
2
рычаг
втягивается
шток привода:
выдвигается
маркировка
соединительный блок
(старый) с платой
подключения (13)
1.
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2.
Штифт следящего
механизма
3.
Поводок
10. Плата
11. Крышка
12. Соединительный блок
12.1 Винт
12.2 Заглушка или
подключение внешнего
трубопроводного
соединения
13. Плата я
14. Плоское уплотнение
15. Фасонное уплотнение
символы:
втягивается выдвигается
шток привода
окно в крышке
позиционера
