11 Прямой монтаж
EB 8384-0 RU
Символы

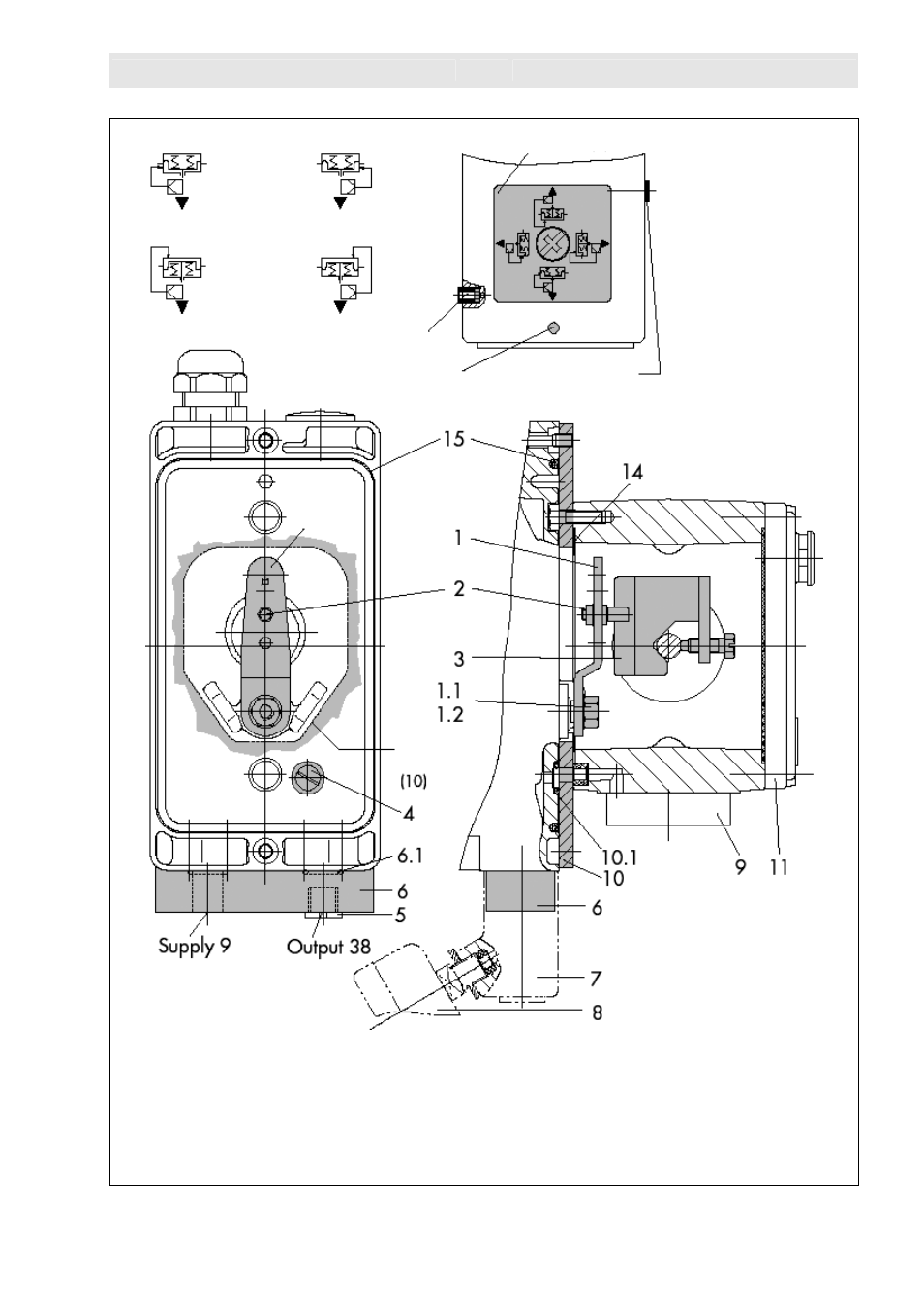

Рис.3 • Прямой монтаж – подключение управляющего давления для привода тип
3277-5 площадью 120см 2
шток привода
выдвигается
монтаж слева монтаж справа
плата переключения (9)
вход управляющего
давления при
монтаже слева
шток привода
втягивается
маркировка
вход управляющего
давления при
монтаже справа
рычаг М
Важно!
Соединения Supply и Output
можно выполнять только
через плату подключения (6)
из комплекта
дополнительного оснащения.
Не допускается
поворачивать резьбовые
соединения непосредственно
в корпусе.
окно в крышке
позиционера
1.
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2.
Штифт следящего
механизма
3. Поводок
4. Винт-заглушка
5. Заглушка
6. Плата подключения
6.1 Уплотнительные
кольца
7. Кронштейн манометра
8. Комплект для монтажа
манометра
9. Плата переключения
привода
10. Плата
10.1 Уплотнительное
кольцо
11. Крышка
14. Плоское уплотнение
15. Фасонное уплотнение
