15 Монтаж по IEC 60534-6
EB 8384-0 RU

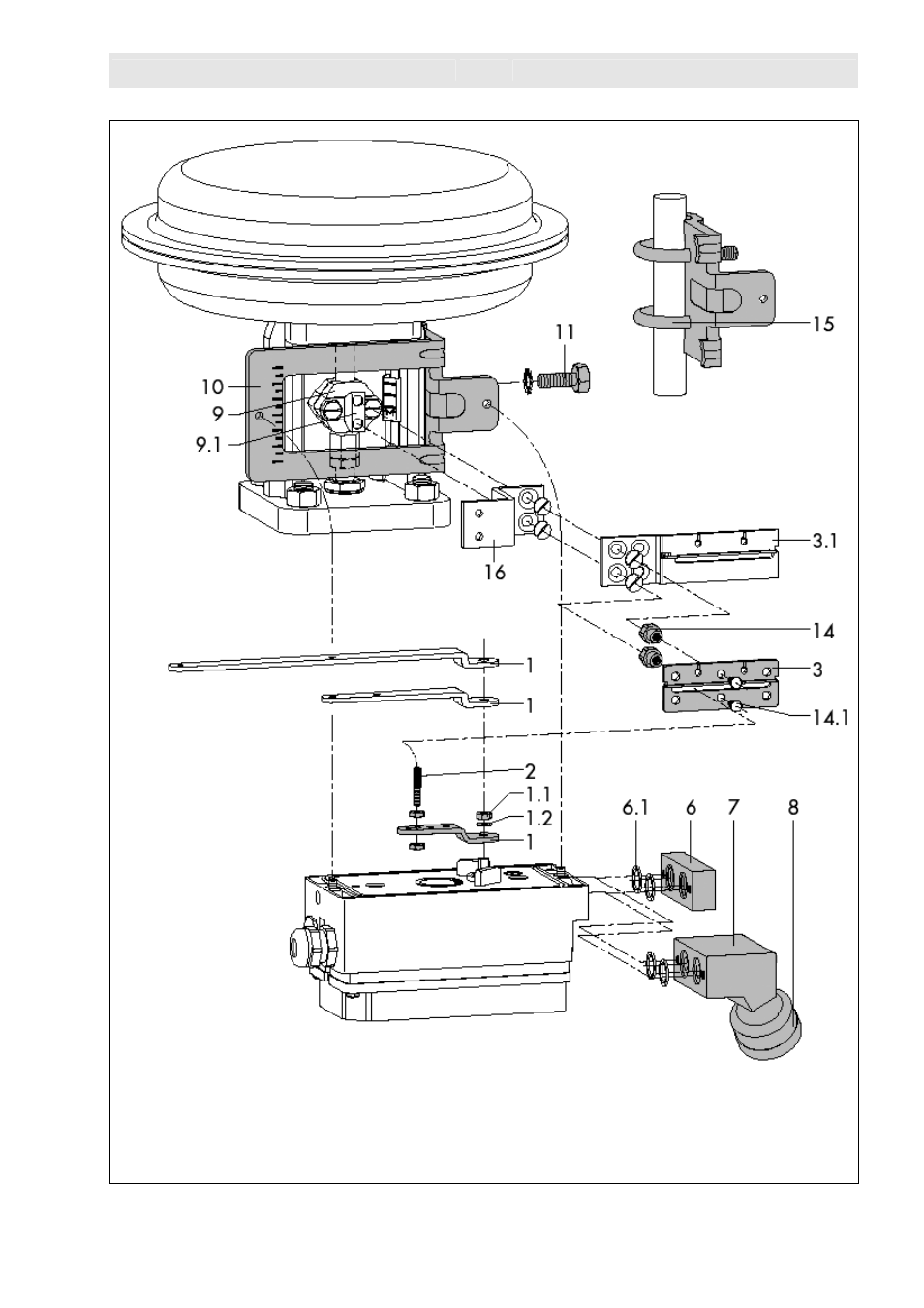

Рис.5 • Монтаж по NAMUR
1. Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
(вероятно, гроверная
шайба)
2. Штифт (следящего
механизма)
3. Плата поводка
3.1 Палата поводка
6.
Плата подключения
6.1 Уплотнительные
кольца
7. Кронштейн
манометра
8. Монтажный комплект
манометра
9. Муфта
9.1 Уголок
10. NAMUR-уголок
11. Винт
13. Плата переключения
14. Пальцы
14.1 Винты
15. Скоба
16. Уголок
Монтаж на
ребре NAMUR
дополнительный уголок
для привода 2800см
2 ,
ход ≥ 60 мм
Важно! Соединения Supply и Output можно
выполнять только через плату подключения (6) из
комплекта дополнительного оснащения.
Не
допускается поворачивать резьбовые
соединения непосредственно в корпусе.
Стержневой
монтаж
Рычаги XL и L
