4.2.10 Входной управляющий сигнал
С помощью переключателей S7 и S8
следует установить входной управляющий
сигнал
в
пределах
диапазона
регулирования.
Переклю-
чатель
S7 S8
OFF OFF
S7 S8
ON OFF
S7 S8
OFF ON
Вход мА
4…11,9
12,1…20
4…20
В режиме с разбивкой диапазона (рис. 10,
справа) регулирующие клапаны работают с
меньшими управляющими сигналами.
Для
этого
производится
разделение
сигнала управления вторым клапаном так,
чтобы
при ½ величине
входного
управляющего сигнала клапан проходил
полную
величину
рабочего
хода
(например,
первый
клапан
устанавливается на диапазон 4…11,9 мА, а
второй клапан на диапазон 12,1…20 мА).
Для устранения явления перекрытия
диапазонов выбирается мертвая зона в
пределах ±0,1 мА.
4.2.11 Установка нулевой точки
В ходе регулировки клапана величина
рабочего хода должна быть согласована с
величиной
входного
управляющего
сигнала.
При
изменении
входного
управляющего сигнала от 4 до 20мА
величина
рабочего
хода
должна
составлять от 0 до 100% (см. рис. 10
слева).
Начало рабочего диапазона (нулевая
точка)
всегда
связано
с
закрытым
положением клапана.
В зависимости от положения безопасности
клапана «шток привода выдвигается» или
«шток
привода
втягивается»
и
направления движения позиционера (>>
или <>) это положение может являться
нижней или верхней конечной точкой (4, 12
или 20мА)
диапазона
входного
управляющего сигнала.
Для
положения
безопасности
«шток
привода выдвигается» (AIR TO OPEN):
начало рабочего диапазона (напр., 4мА)
Установить
входной
сигнал
с
помощью источника тока на уровне
4мА.
Вращать регулировку нулевой точки
ZERO до тех пор, пока шток конуса
сдвинется из закрытого положения.

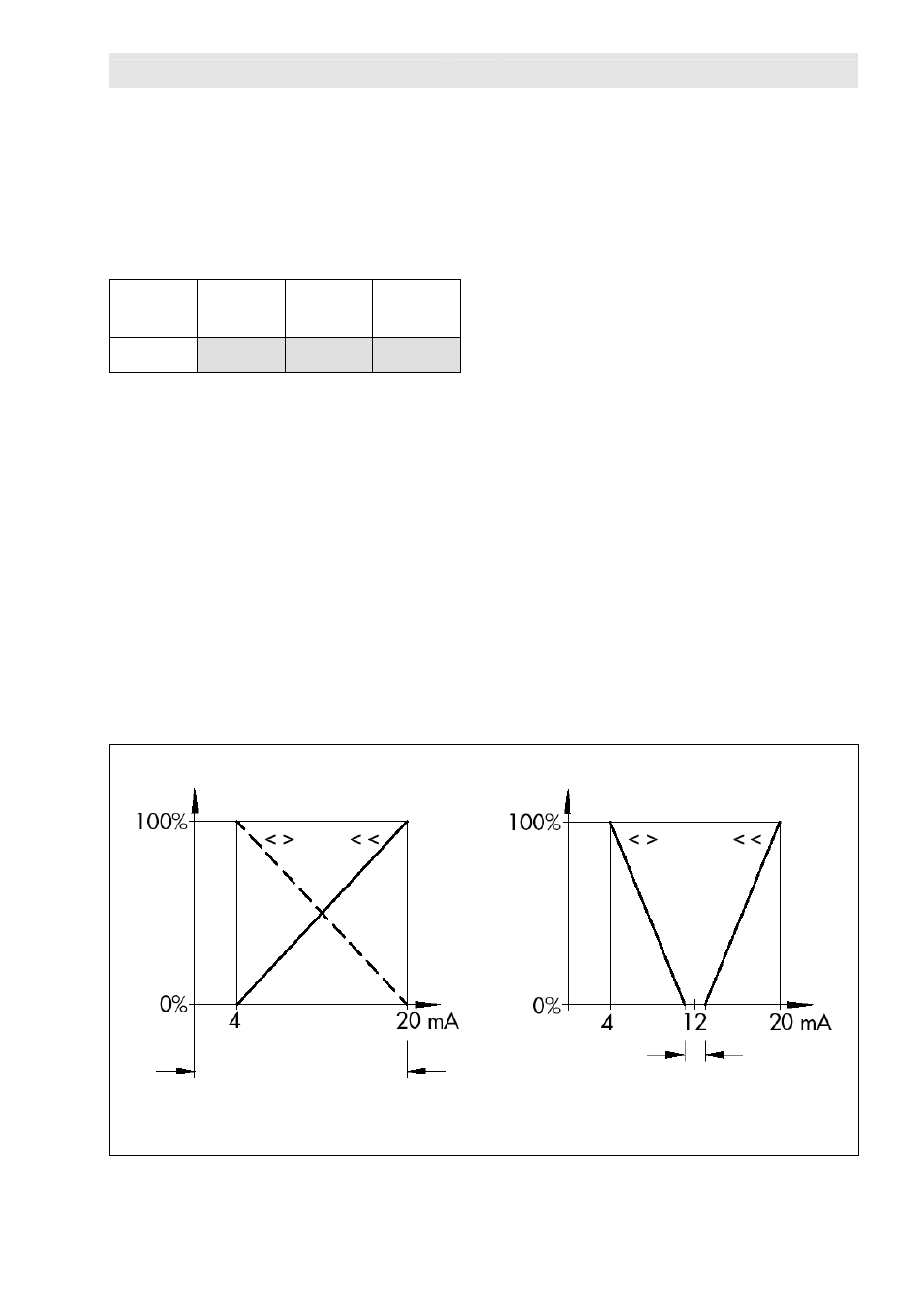

Рис.10 • Стандартный режим и режим с разбивкой диапазона
ОТКР
Величина
рабочего хода
ЗАКР
ОТКР
Величина
рабочего хода
ЗАКР
входной управляющий сигнал
мертвая
зона
клапан 2
клапан 1
