19
Монтаж на микроклапан тип 3510
EB 8384-0 RU

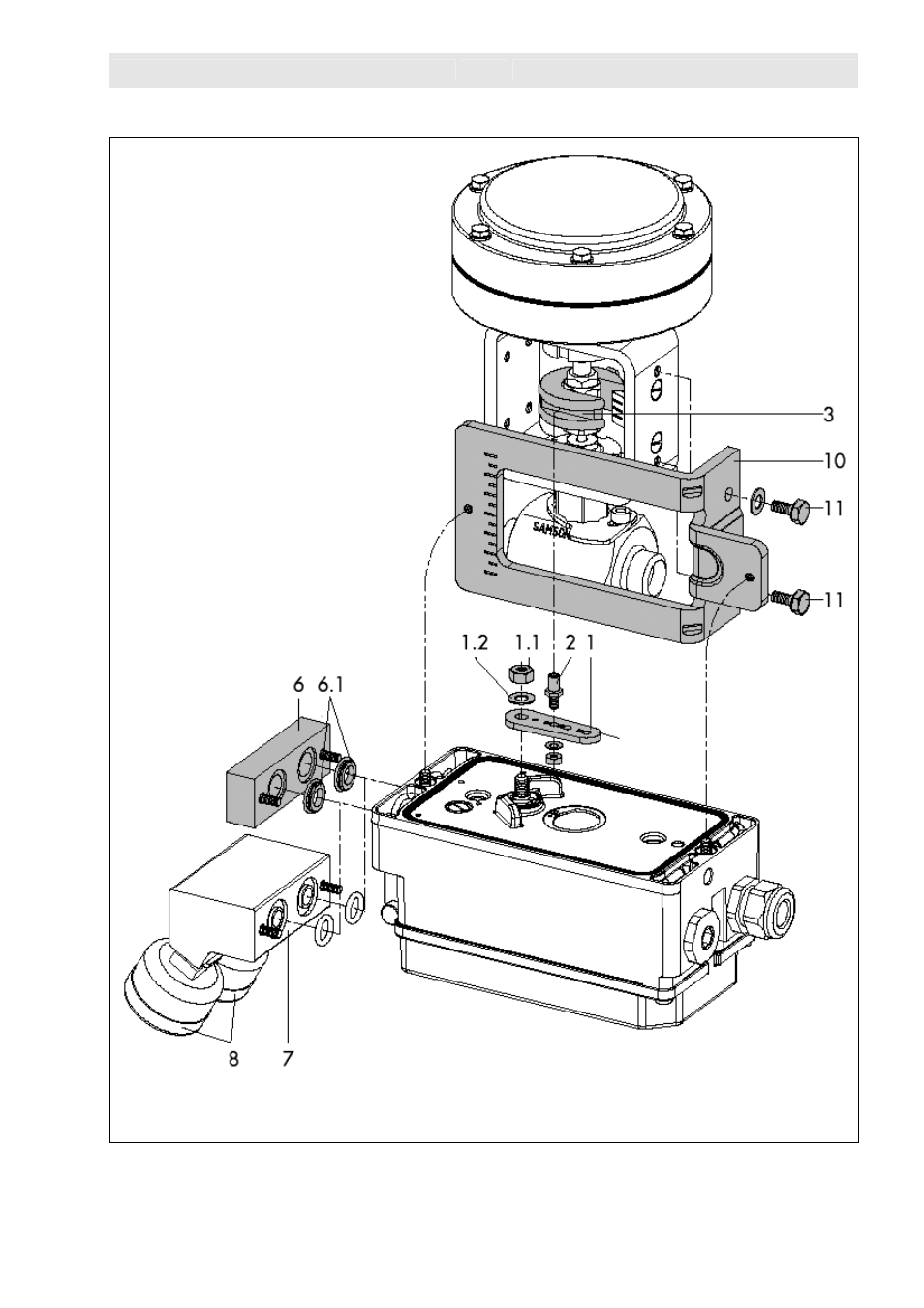

Рис.7 • Монтаж на микроклапан тип 3510
Важно! Соединения Supply и Output
можно выполнять только через плату
подключения (6) из
комплекта
дополнительного оснащения.
Не допускается поворачивать резьбовые
соединения непосредственно в корпусе.
1. Уголок
1.1 Гайка
1.2 Тарельчатая пружина
(гровер?)
2. Штифт (следящего
механизма)
3. Зажим
6. Плата подключения
6.1 Уплотнительные кольца
7. Кронштейн манометра
8. Монтажный комплект
манометра
10. Уголок
11. Винт
рычаг S
