Эксплуатация и настройка прибора
EB 8384-0 RU
4. Эксплуатация и настройка
прибора
4.1Органы управления
DIP-переключатели S1…S10
Управление позиционером осуществляется
в основном с помощью DIP-переключателей,
определяющих и изменяющих основные
функциональные характеристики прибора.
Регулировки ZERO (нулевая точка) и SPANN
(диапазон)
Потенциометры, обозначенные ZERO и
SPANN,
служат
для
установки
соответственно нулевой точки и конечного
значения управляющего сигнала перед
началом эксплуатации позиционера.
Дроссель расхода Q
Дроссель
расхода
предназначен
для
согласования
подачи
воздуха
и
эффективной площади исполнительного
привода. При этом, в зависимости от
объема подачи воздуха, возможны два
фиксированных положения дросселя.
установка диапазона

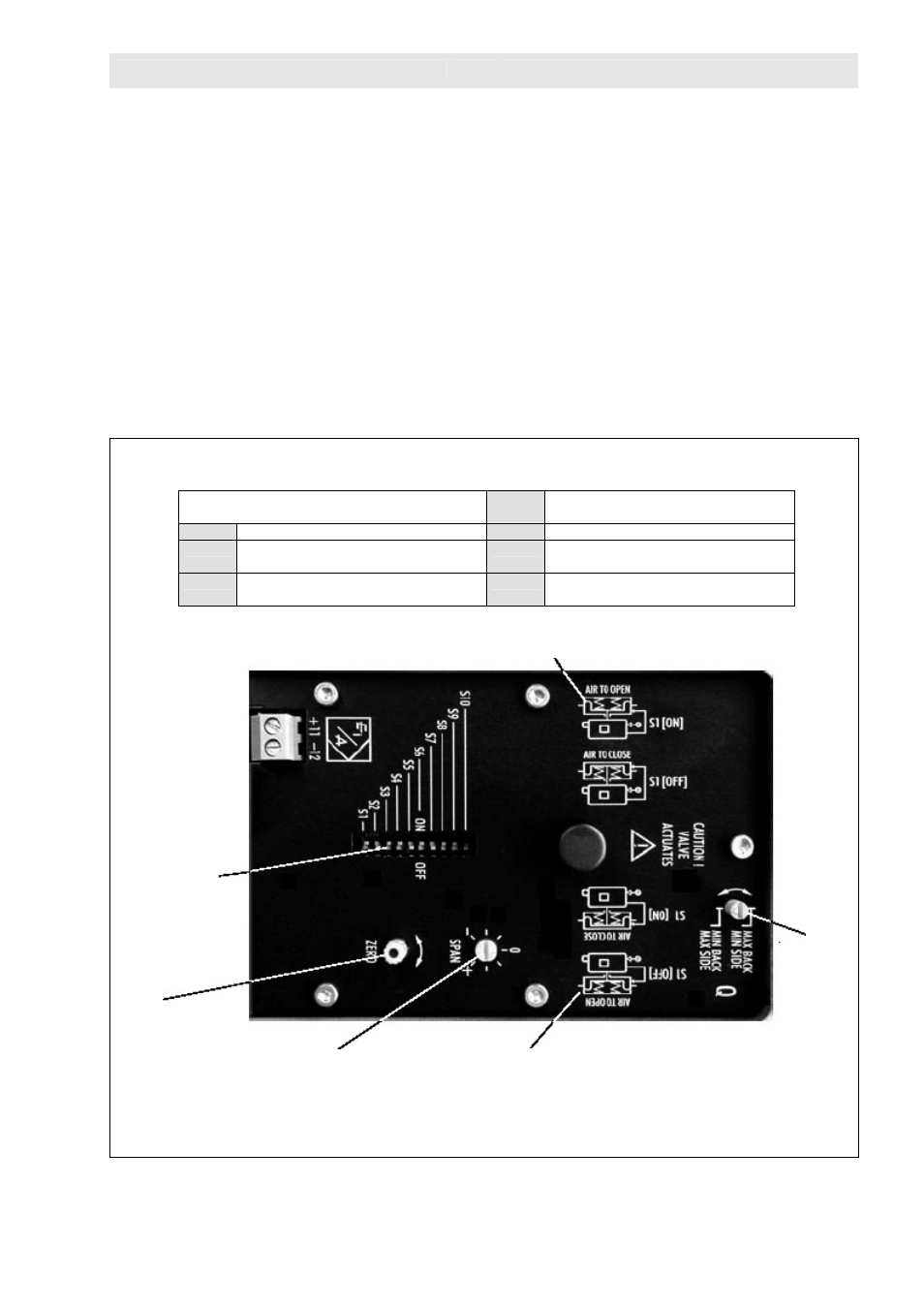

Рис.9 • Органы управления позиционера
DIP-переключатель
установка нулевой
точки
дроссель
расхода
символы направления действия провода при монтаже
пневматических соединений слева
символы направления действия провода при монтаже
пневматических соединений справа
DIP-переключатели и их функции
S5
Ограничение управляющего
давления на уровне 2,4 бар
S1
Положение безопасности привода
S6
Изменить коэффициент усиления
S2/S3 Номинальный ход клапана
S7/S8 Задать диапазон входного
управляющего сигнала
S4
Направление движения w/x
S9/S10 Активировать функцию плотного
затвора
