2. Монтаж позиционера
Для монтажа позиционера на клапаны в
исполнении с литым фонар¸м применя-
ются монтажные детали под индексом
1400-5745, на клапаны в стержневом
исполнении (с распорным болтом) –
дополнительно к монтажному ком-
плекту 1400-5745 требуется монтажный
комплект 1400-5342.
Перед тем, как произвести
монтаж
позиционера, необходимо определить
требуемую координацию позиционера
и сервопривода, поскольку навеску на
клапан можно производить справа или
слева.
При монтаже должна соблюдаться соот-
ветствующая схема компоновки согла-
сно рис. 7 – 10 в п. 4.1.
2.1. Монтаж на клапан в исполнении с
литым фонар¸м (рис. 4)
Прикрепить винтами (21) пластину (20)
к наружной муфте (22) клапана. Снять
крышку позиционера, отвернув крепя-
щие е¸ винты, и прикрепить к фонарю
клапана крепежным винтом (15). При
этом необходимо проследить, чтобы
штифт (2) был заведен в проволочный
стяжной замок и тем самым прижат к
пластине (20).
2.2 Монтаж на клапан стержневого
исполнения (рис. 5)
Прикрепить пластину (20) винтами (21)
со смещением от центра к указателю
хода (24) стержня конуса клапана (23).
Наложить опорный кронштейн (28) и
нажимную пластину (26) на боковой
стержень клапана (27) и слегка стянуть
винтами. Сдвинуть опорный крон-
штейн, так чтобы при перемещении
клапана до половины длины хода
середина пластины (20) совместилась с
осью кронштейна (28). Затянуть винты
крепления опорного кронштейна и
нажимной пластины; в заключение,
закрепить позиционер на опорном
кронштейне креп¸жным болтом (15).
При этом проследить, чтобы штифт (2)
был завед¸н внутрь проволочного
стяжного замка и тем самым прижат к
пластине (20).
2.3 Крышка корпуса
При монтаже клапана с установленным
на нем позиционером необходимо
проследить, чтобы пробка воздушного
отверстия в крышке корпуса была
обращена книзу.

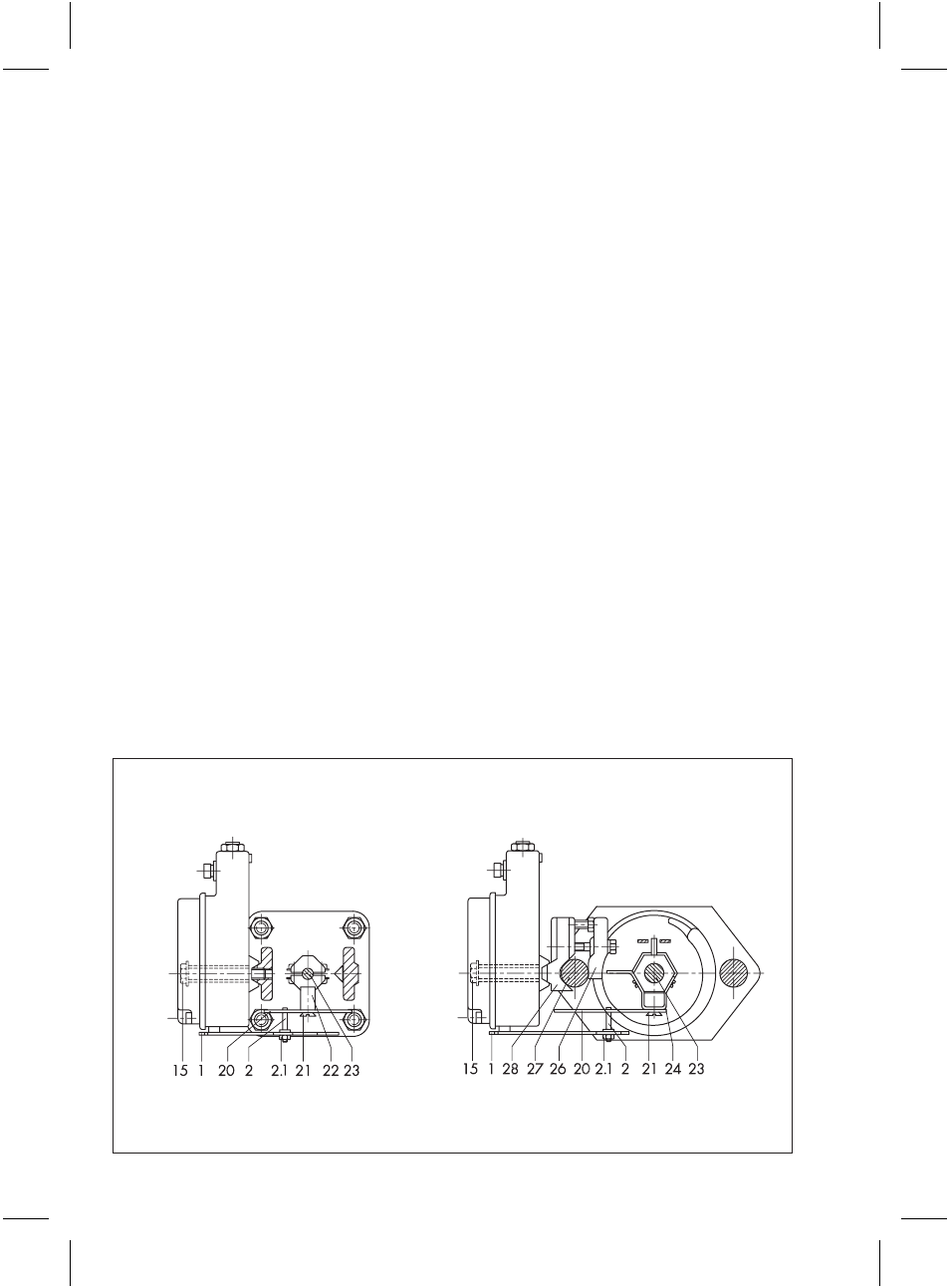

Рис. 5 · Монтаж на стержневой клапан
Рис. 4 · Монтаж на клапан с литым
фонарем
1
Рычаг
2
Штифт
2.1 Гайка
15 Креп¸жный болт
20 Пластина
21 Болт
22 Муфта
23 Шток конуса клапана
24 Указатель хода клапана
26. Прижимная пластина
27. Боковой стержень клапана
28. Опорный кронштейн
