4.3.Настройки на клапане
4.3.1 Настройка диапазона пропор-
циональности Х
р
и подачи воздуха
(объ¸много дросселя Q)
Вначале установить задающую вели-
чину на входе приблизительно на 50%
е¸ диапазона, затем вращать винт
установки точки нуля (4) до установки
хода клапана приблизительно на 50%
(до перемещения клапана приблизи-
тельно на 50% длины хода).
При настройке Х
р
-дросселя необходи-
мо учитывать зависимость диапзона про-
порциональности от давления приточ-
ного воздуха (давления воздуха пита-
ния) по рис.14. Рекомендуемая нормаль-
ная уставка Х
р
составляет около 3%.
Объ¸мный дроссель Q установить на
среднее значение, при больших при-
водах – открыть полностью.
Проверить угол размаха (балансира) и
быстроту перестановки штока клапана
пут¸м кратковременного прижатия из-
мерительной пружины (6) к упору.
Если ход должен быть больше, то
прежде всего подрегулировать мощ-
ность пневматического сигнала на вы-
ходе позиционера объ¸мным дроссе-
лем Q в соответствии с нужным ре-
жимом рабочего хода клапана. Затем, в
случае необходимости, произвести
подстройку Х
р
-дросселя.
Внимание. Настройка Х
р
-дросселя все-
гда должна производиться до настройки
начальной точки. Последующее изме-
нение приводит к смещению нуля!
Смещение нуля может произойти также
при изменении установленного давле-
ния воздуха питания. На этот случай,
проверить уставку нуля Zero при
рабочих условиях на объекте и при
необходимости подрегулировать.
4.3.2. Настройка начальной и конеч-
ной точек под привод
«Пружина выдвигает шток привода/
FA»
Внимание. Для того, чтобы исполни-
тельный механизм был способен раз-
вивать полное усилие закрытия, должно
обеспечиваться полное удаление
воздуха из мембранной камеры при
нижнем (при равенстве направлений
<<) и верхнем (при реверсированном
направлении <>) значении задающего
воздействия.
Поэтому при равенстве направлений
<< установить входной сигнал на
слегка завышенную начальную точку
4,5 мА, а при реверсированном направ-
лении <> установить заниженную на-
чальную точку 19,5 мА.
В особенности, это касается регуля-
торов и задающих систем, выходной
сигнал которых ограничен пределами
4…20 мА.
Начальная точка (нуль) (напр., 4 мА)
Поворачивать винт установки нуля (4)
до наступления страгивания стержня
конуса из положения покоя (наблюдать
по указателю хода). Сбросить входной
сигнал на мА-генераторе и снова по-
степенно повысить, контролируя, начи-
нает ли шток клапана перемещаться
при 4,5 мА; при необходимости произ-
вести корректировку.
Конечная точка (диапазон), напр., 20
мА
После того как начальная точка будет
установлена, увеличить входной сигнал
(довести сигнал до верхнего значения).
При конечном значении точно 20 мА
шток конуса клапана должен остано-
виться, совершив при этом перемеще-
10

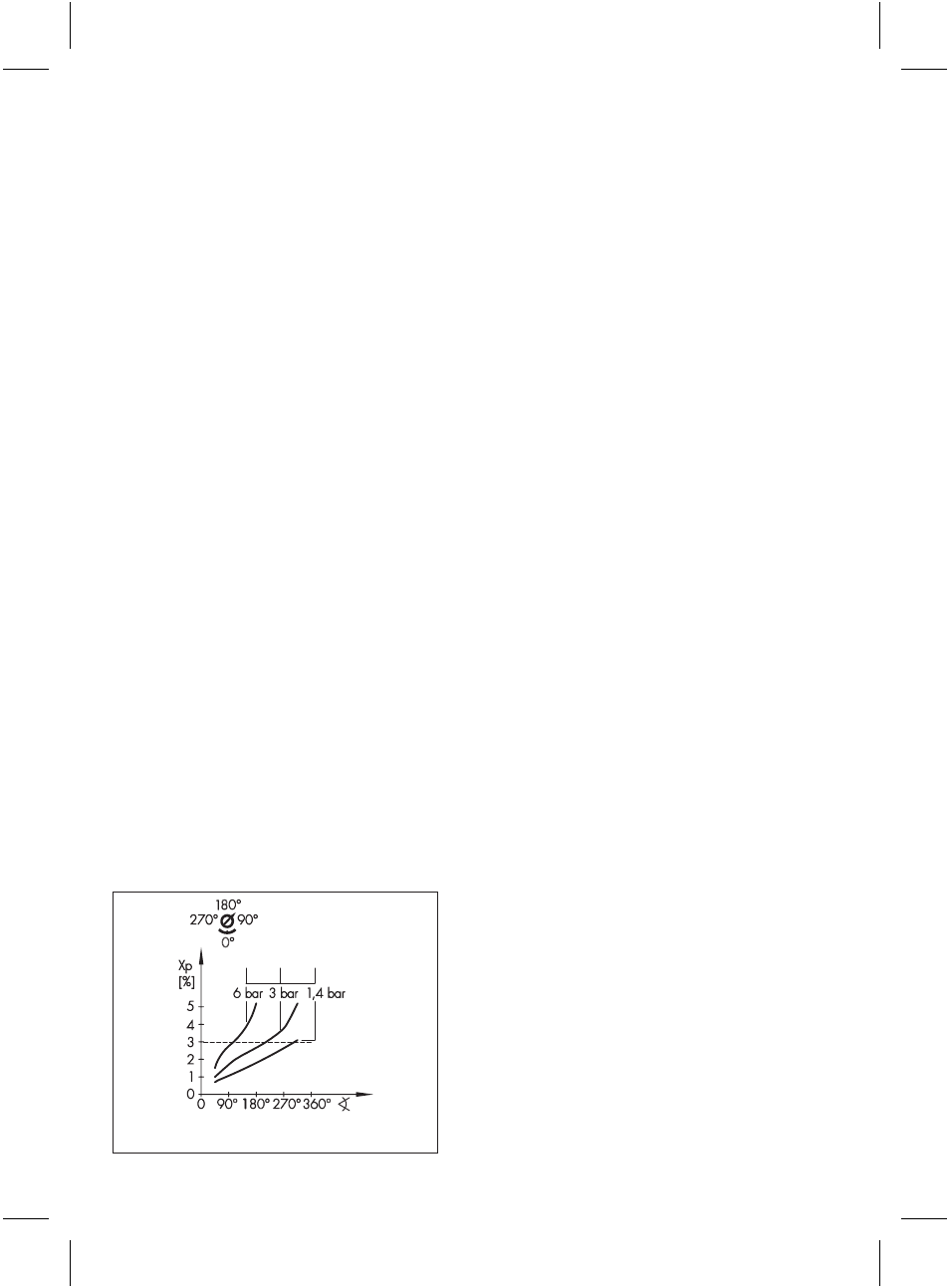

Рис. 14 · Настройка Х
р
-дросселя
Zul. Supply Alim. воздух питания
