Инструкция по эксплуатации Samson 4763 Электропневматический позиционер
Страница 12
Сначала вывернуть винт (7) крепления
пружины, затем отвернуть винт с вну-
тренним шестигранником в головке (5)
и выдвинуть рычаг с валом.
Заменить пружину, затем вставить ры-
чаг с валом, пропустив их через втулку
(3), корпус и упорный уголок (6.1).
Закрепить пружину винтом (7).
Сдвинуть упорный уголок и вал друг к
другу, так чтобы винт (5) совместился с
лыской вала. Затянуть винт (5). Между
рычагом (1) и втулкой (3), а также изме-
рительной пружиной (6) и корпусом
должен быть предусмотрен люфт 0,05-
0,15 мм
5. Переоснастка электропневматиче-
ского позиционера
Электропневматический
позиционер
может быть переоборудован в пневма-
тический позиционер типа 4765 с по-
мощью соответствующего комплекта
переоснастки.
Для позиционера, переоснащ¸нного
на тип 4765, действительно Руковод-
ство по монтажу и обслуживанию ЕВ
1-8359.
Необходимый комплект переоснастки:
Под G-резьбовое присоединение
номер по каталогу 1400-6724
Под NPT-резьбовое присоединение
номер по каталогу 1400-6725
Отвернуть креп¸жные винты и снять
i/р-блок с печатной схемой (платой вы-
водов) с корпуса, вывернуть вв¸ртный
переходник
(заглушку
штуцерного
ввода.)
Плотно ввернуть соединительный нип-
пель из комплекта переоснастки в кор-
пус, предварительно насадив гибкую
трубку.
Установить уплотнительный элемент в
соединительную платину и закрепить
е¸ в корпусе винтами.
Свободный конец шланга надвинуть на
соединительную платину.
12

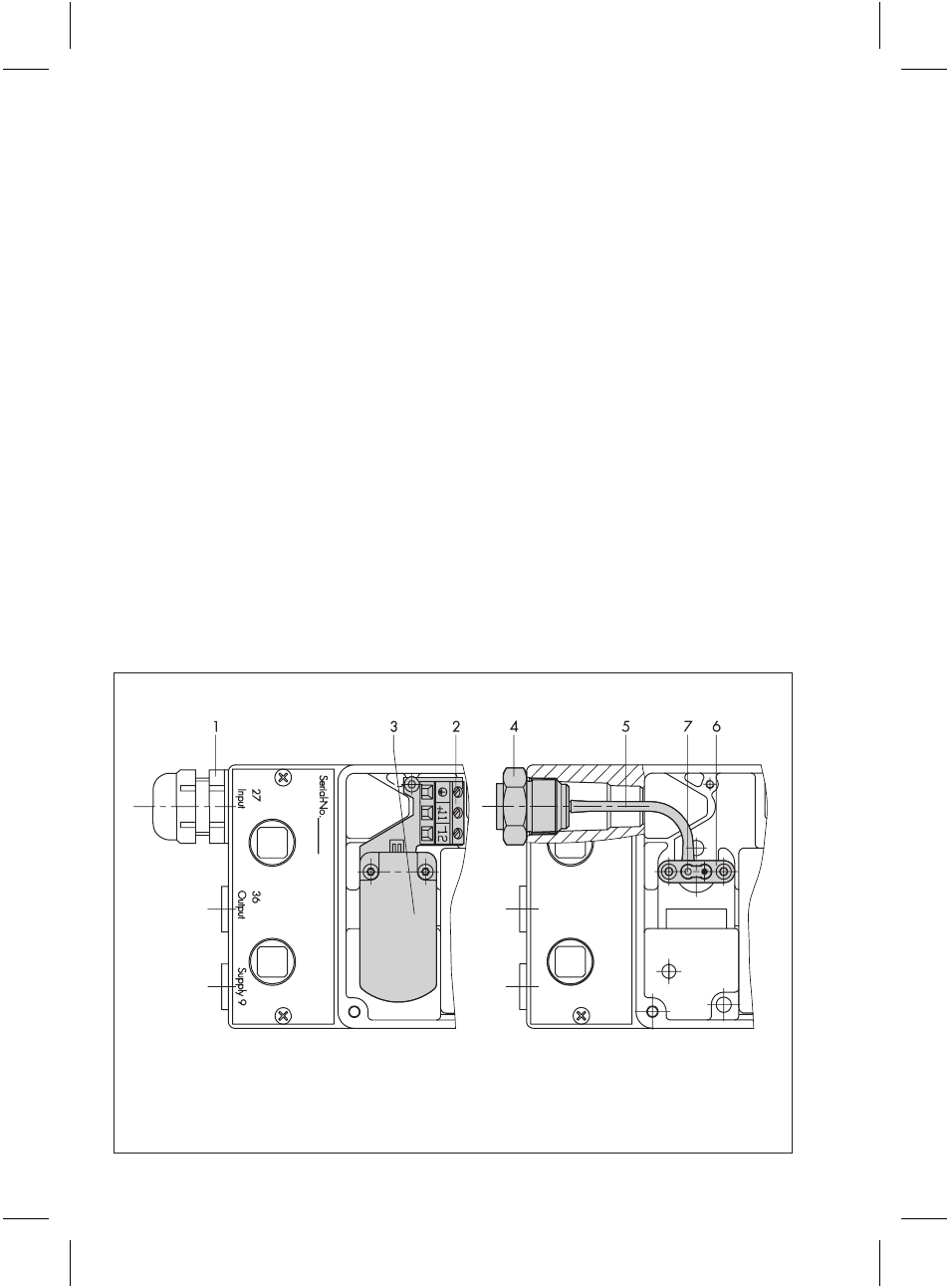

Рис. 15 · Переоснастка
1 Входной штуцер
2 Клеммная плата
3 I/р-блок
4 Соединительный ниппель
5 Гибкая трубка
6 Соединительная пластина
7 Уплотнительный элемент
Тип 4763
Тип 4765
