Инструкция по эксплуатации Samson 4763 Электропневматический позиционер
Страница 13

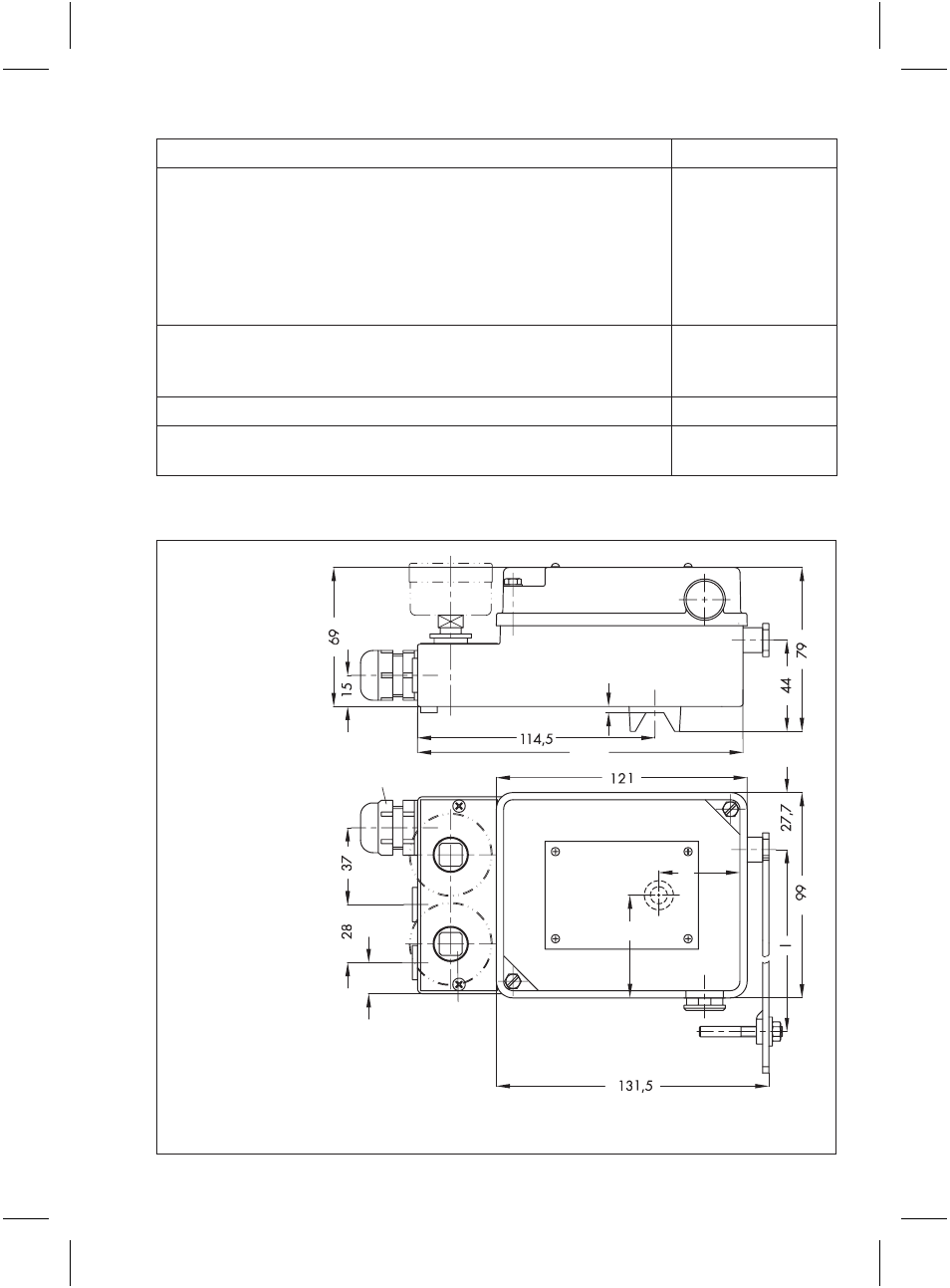

7. Размеры в мм
13
157
43
47
15
2,5
PG 13,5
Отверстие с
резьбой G 1/8 при
исполнении корпу-
са с G-резьбовым
соединением или
резьбой NPT 1/8 при
исполнении корпу-
са с NPT-резьбовым
соединением
6. Дополнительные комплектующие детали, монтажные детали
Номер по каталогу
Измерительная пружина 1
Измерительная пружина 2
Измерительная пружина 3
Рычаг I
Удлинитель для рычага
Навесной манометр
Навесной манометр, без содержания меди
1190-0736
1190-0737
1190-0738
1690-6469
1400-6716
1400-6718
1400-6719
Монтажный комплект под клапаны с литым фонар¸м по НАМУР
Стержневые клапаны по НАМУР под диаметр штока от 18 до
35 мм
1400-5745
m
1400-5345 и
1400-5342
Комплект запасных частей с уплотнениями и мембранами
1400-6792
Комплект переоснастки на вид защиты IР 65
(подробности в брошюре Samsomatic Z 900-7)
1790-7408
Полезная длина
рычага I:
От 40 до 127 мм
(с удлинителем –
от 40 до 200 мм)
Пневматические
соединения:
ISO-228/1-G
1
/
4
èëè
1
/
4
-18 NPT
входной сигнал
выходной сигнал
36
воздух питания
9
