Рис. 3 · принципиальная схема – Инструкция по эксплуатации Samson 4763 Электропневматический позиционер
Страница 5
Advertising
5
6.1 Упорный уголок
7.
Креп¸жный винт
8.
Измерительная мембрана
9.
Мембранный диск
9.1 Подвижный штифт
10. Опора сопла
10.1 Сопло
10.2 Заслонка
11
Крышка
1
Рычаг передачи хода
клапана
1.1 Вал
2
Штифт
2.1 Гайка
3
Втулка
4
Установка точки нуля
5
Крепежный винт
6
Измерительная пружина
12 Усилитель
13 Х
р
-дроссель
14 Объ¸мный дроссель Q
15 Отверстие под креп¸жный
винт
16. Пластина для монтажа на шток
привода или клапана
21 I/p-преобразовательный блок

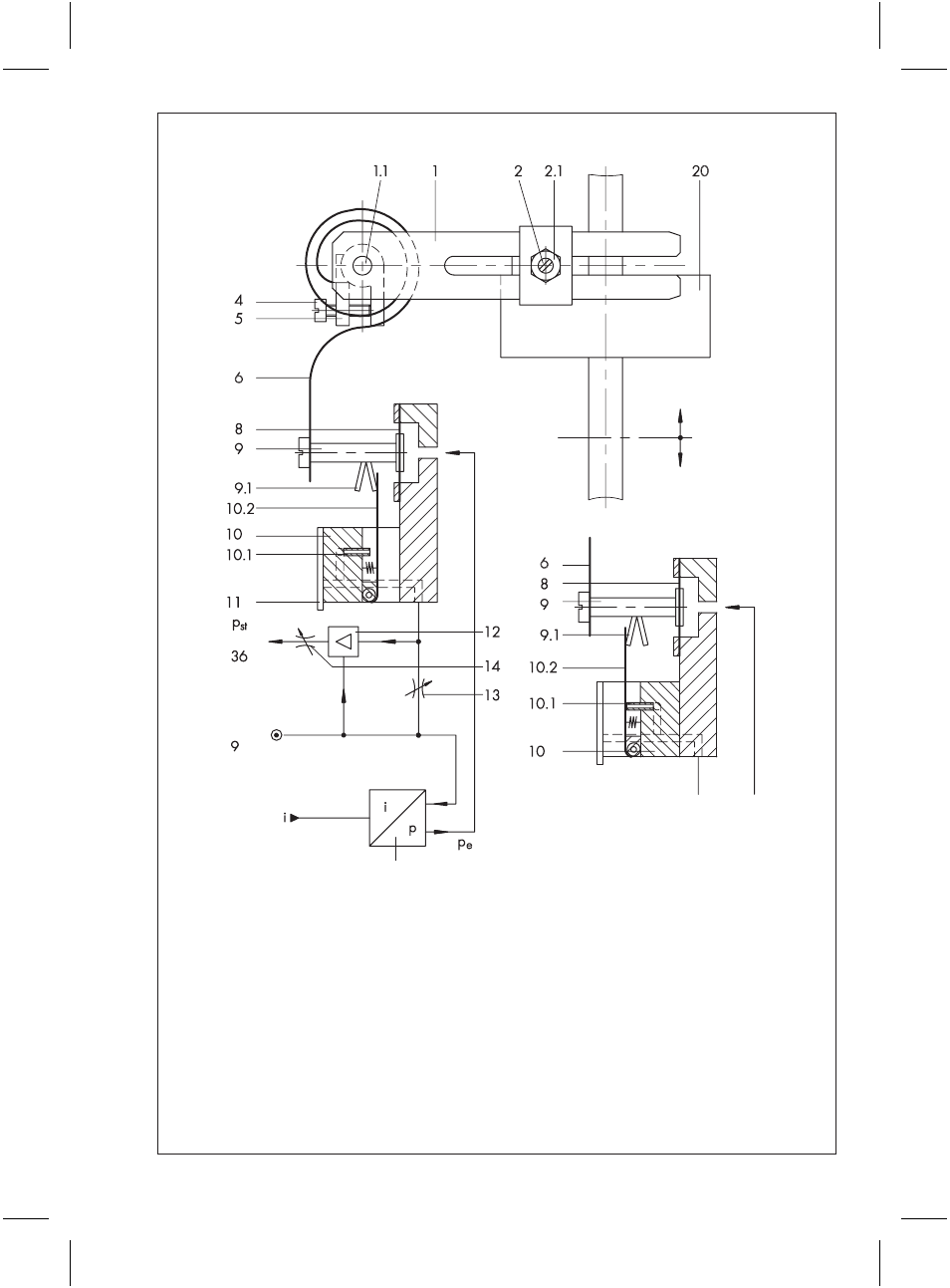

Рис. 3 · Принципиальная схема
Output
Supply
21
Ход
Расположение сопла и заслонки при
обратном направлении действия <>
