1. Устройство и принцип работы
Электропневматический
позиционер
предназначен для координации поло-
жения клапана (регулируемая перемен-
ная) и управляющего сигнала (задаю-
щая величина). При этом управляющий
сигнал, поступающий от регулирующе-
го или управляющего устройства, срав-
нивается с ходом исполнительного кла-
пана, и выдается исполнительный им-
пульс в виде пневматического давле-
ния (выходная величина).
Позиционер состоит из электропнев-
матического преобразовательного бло-
ка (21) и пневматического узла с рыча-
гом (1), вала (1.1) и измерительной
пружины, а также регулирующего узла,
состоящего из сопла, отражательной
пластины и усилителя.
Поступающий от регулирующего устрой-
ства командный сигнал (входной сиг-
нал), который представляет собой сиг-
нал постоянного тока, например 4…20
мА, подается на электропневматический
преобразовательный блок (i/p-преоб-
разователь) и преобразуется там в
пропорциональный сигнал давления р
е
.
При изменении сигнала тока пропор-
ционально изменяется также подводи-
мое в пневматический регулирующий
узел давление воздуха р
е
.
В свою очередь, давление воздуха р
е
создает на измерительной мембране
перемещающее усилие, которое срав-
нивается с усилием пружины. Переме-
щение измерительной мембраны (8) пе-
реда¸тся через подвижный штифт (9.1)
на заслонку (10.2), регулируя сопло
(10.1). Изменения командного сигнала
р
е
или положения клапана вызывают
изменение давления в последователь-
но включенном за соплом усилителе
(12), и отрегулированное в нем давле-
ние исполнительного импульса р
st
вы-
зывает перемещение штока клапана в
положение, соответствующее задаю-
щему воздействию.
Регулируемый объ¸мный дроссель (14)
и Х
р
-дроссель (13) служат для оптими-
зации контура регулирования позицио-
нера.
Сменная измерительная пружина (6)
подбирается в соответствии с номи-
нальным ходом штока и номинальным
диапазоном задающей величины.
4

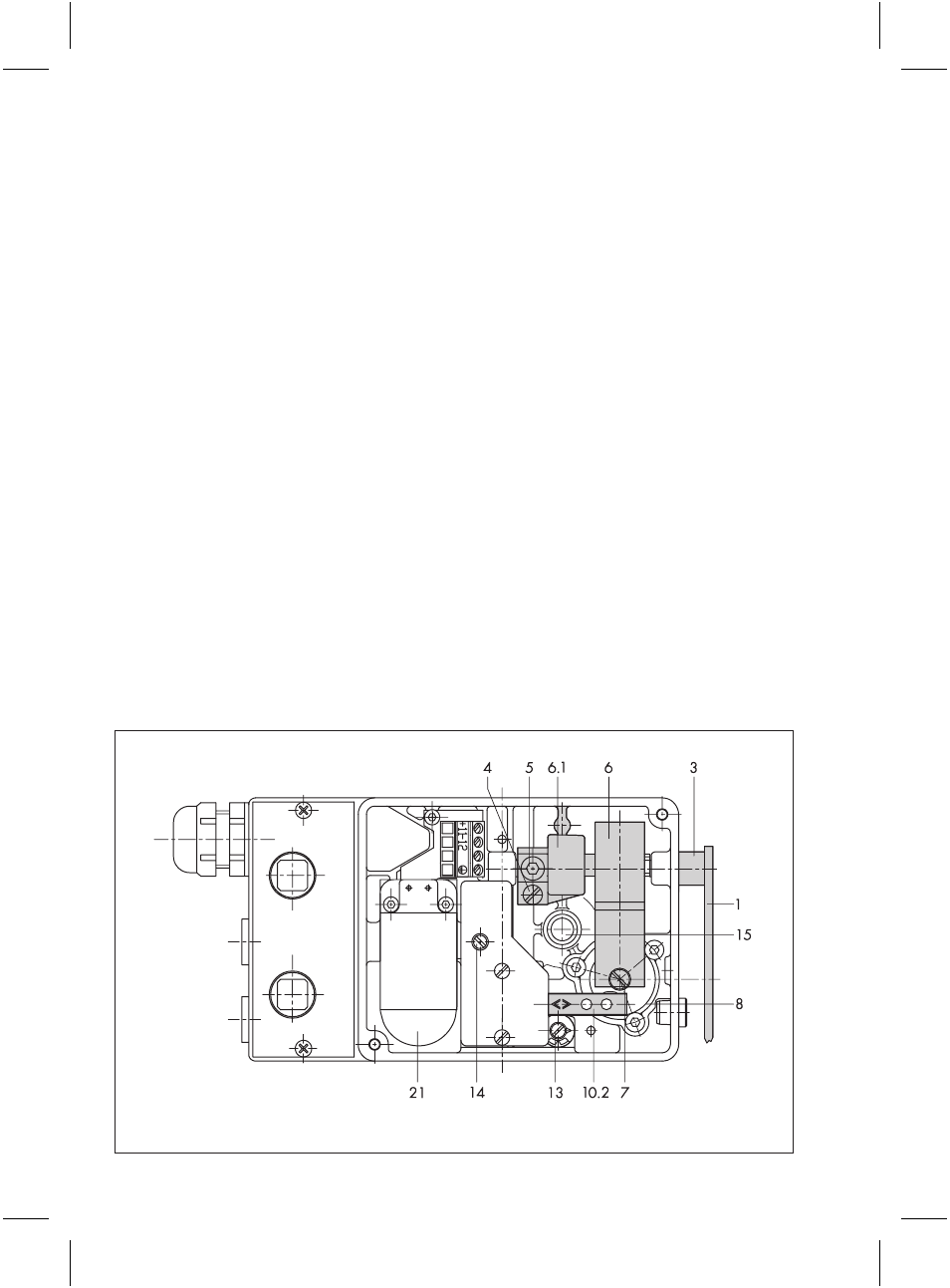

Рис. 2 · Вид позиционера со снятой крышкой
