- 8 - Установка на поворотные приводы
5. Свободно установить рычаг (3) с
зажимом и зажимным винтом (3.1) на
передаточном колесе (4) так, чтобы
его носик скользил в длинном
отверстии (3.2).
6. Осторожно установить позиционер с
прикрепленной к нему установочной
консолью (2) на поворотном приводе.
Ось позиционера должна скользить в
передаточном
рычаге (3).
Обязательно соблюдайте
направление при расположении
соединений.
7. Привинтить установочную консоль (2)
с помощью 4 винтов (7.1) к
поворотному приводу.
8. Приклеить шильдик со шкалой (4.1) на
передаточном колесе так, чтобы острие
стрелки показывало направление
закрывания, и было хорошо видно в
смонтированном состоянии клапана
(см. рис. 4).
9. Оставить первоначально в свободном
состоянии передаточный рычаг (3),
который будет закрепляться зажимным
винтом (3.1). Только после
выравнивания кулачкового диска (см.
раздел 2.2 на стр. 10) передаточный
рычаг окончательно закрепляется на
оси позиционера.

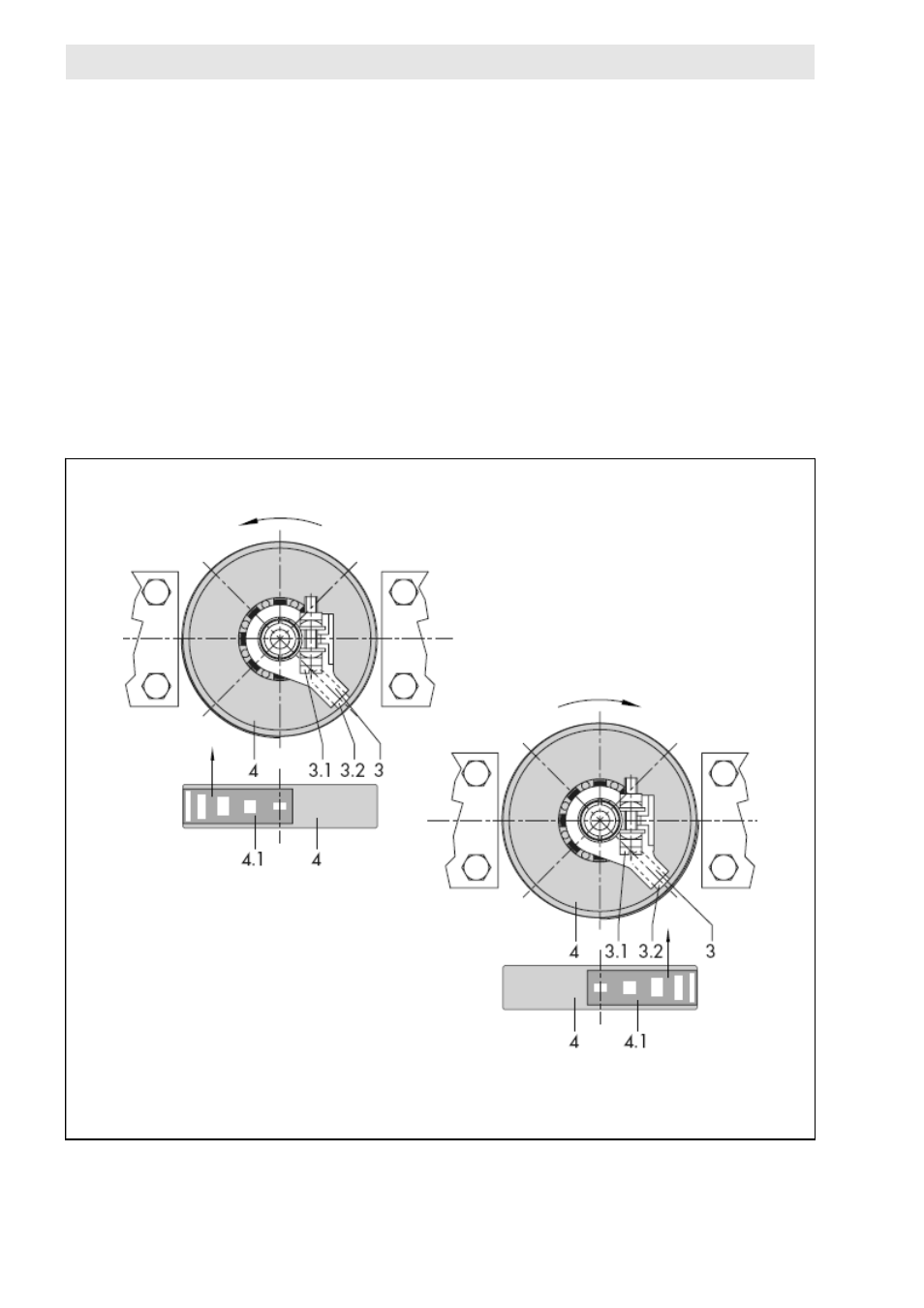

поворотный клапан
открывается вращением влево
Рис.4 • Выравнивание шильдика со шкалой
EB 8386 RU
поворотный клапан
открывается вращением вправо
3. передаточный рычаг
3.1 зажимной винт
3.2 длинное отверстие
4. передаточное колесо
4.1 шильдик со шкалой
