- 20 - Установка граничного контакта
5. Установка граничного
контакта
Конструкции, оснащенные граничным
контактом, могут вырабатывать сигнал при
достижении дроссельным элементом
конечного положения.
Вращательное движение дроссельного
элемента через привод, ось позиционера и
кулачковый диск передается на граничный
контакт.
Граничный контакт можно настроить таким
образом, чтобы сигнал конечного
положения вырабатывался либо в
закрытом, либо в открытом положении
клапана.
Установка точки срабатывания
Перед установкой граничного контакта
должны быть установлены начало и конец
рабочего диапазона позиционера.
1. Перевести посредством управляющего
сигнала клапан в конечное положение, в
котором должен вырабатываться
сигнал.
2. Отпустить винт (3) и вращать плату (2)
до тех пор, когда ролик (4) граничного
выключателя (5) на соответствующем
выступе кулачкового диска (1.1) вызовет
срабатывание граничного контакта.
3. Затянуть винт (3) и снова проверить
положение точки срабатывания
граничного выключателя.

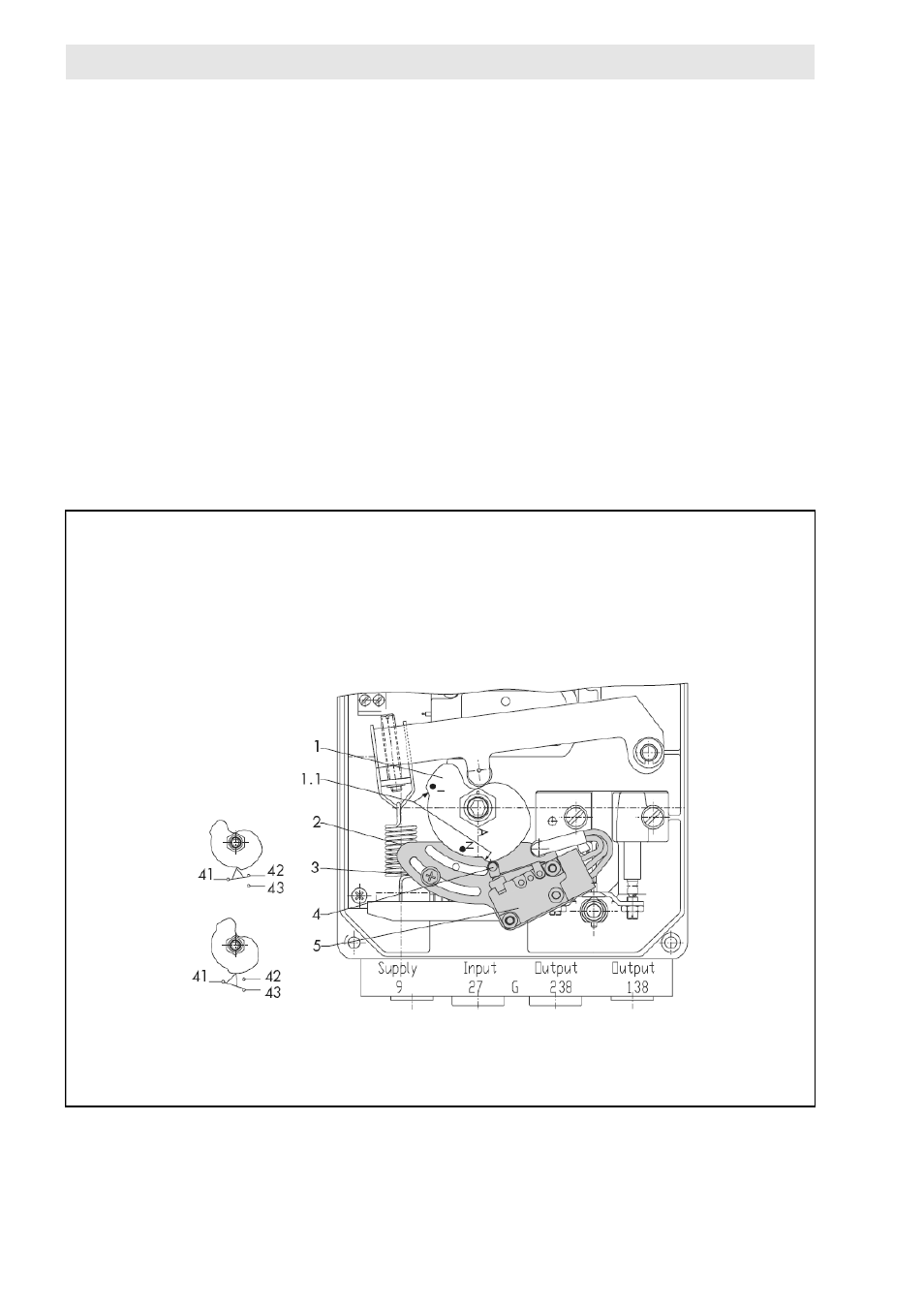

1. Кулачковый диск
1.1 Контактный выступ
2. Плата
3. Винт
4. Ролик
5. Граничный контакт
Рис.9 • Срабатывание граничного контакта от кулачкового диска
