- 5 -
Конструкция и принцип действия
1.
Следящий рычаг
2.
Кулачковый диск
3.
Установка нулевой точки
4.
Пружина
5.
Рычаг мембраны
6.
Измерительная мембрана
7.
Двойной конус
8.
Силовой выключатель
9.
Крепежный винт
10. i/p-преобразователь (в случае
электропневматической
конструкции)

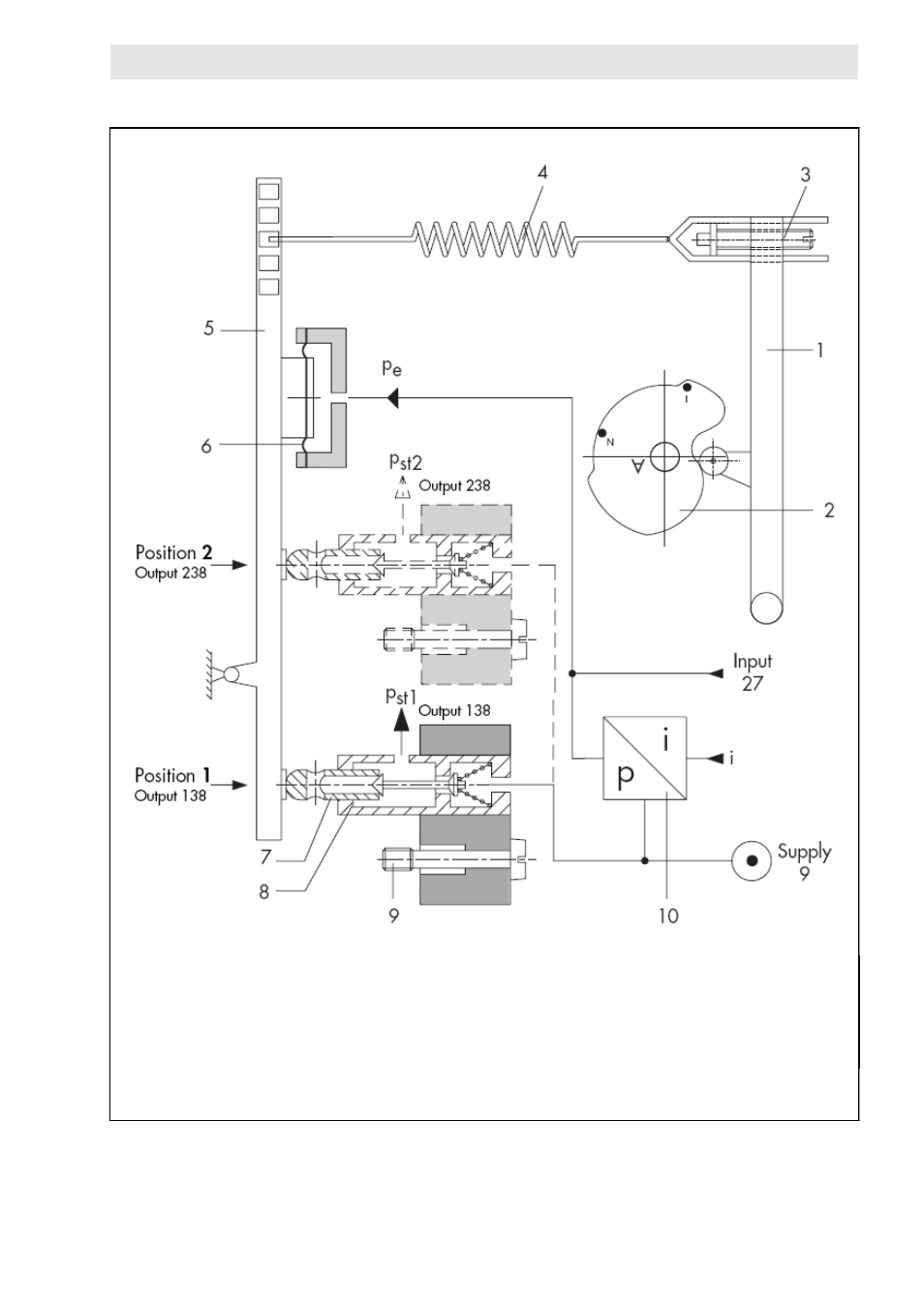

Рис.2 • Принципиальная схема
EB 8386 RU
положение
подвески
маркировано
