- 12 - Установка на поворотные приводы
Поворотный привод двойного действия без возвратных пружин
Кулачковый диск с линейной характеристикой (стандарт)
Выравнивание кулачкового диска при закрытом клапане, на привод подается макс. управляющее
давление
Клапан открывается вращением влево (растущее давление на «y1», падающее давление на «y2»
Направление действия прямое Направление действия инверсное
сигнал
управления
управляющее
давление
клапан кривая
входной
сигнал
управляющее
давление
клапан кривая
растет
Output 138 на y1
Output 238 на y2
открывается А падает
Output 138 на y2
Output 238 на y1
открывается В
штифт начальная точка «N» штифт начальная точка «I»
Клапан открывается вращением вправо (растущее давление на «y2», падающее давление на «y1»
Направление действия прямое Направление действия инверсное
сигнал
управления
управляющ.
давление
клапан кривая
входной
сигнал
управляющ.
давление
клапан кривая
растет
Output 138 на y2
Output 238 на y1
открывается В падает
Output 138 на y1
Output 238 на y2
открывается А
штифт начальная точка «I» штифт начальная точка «N»

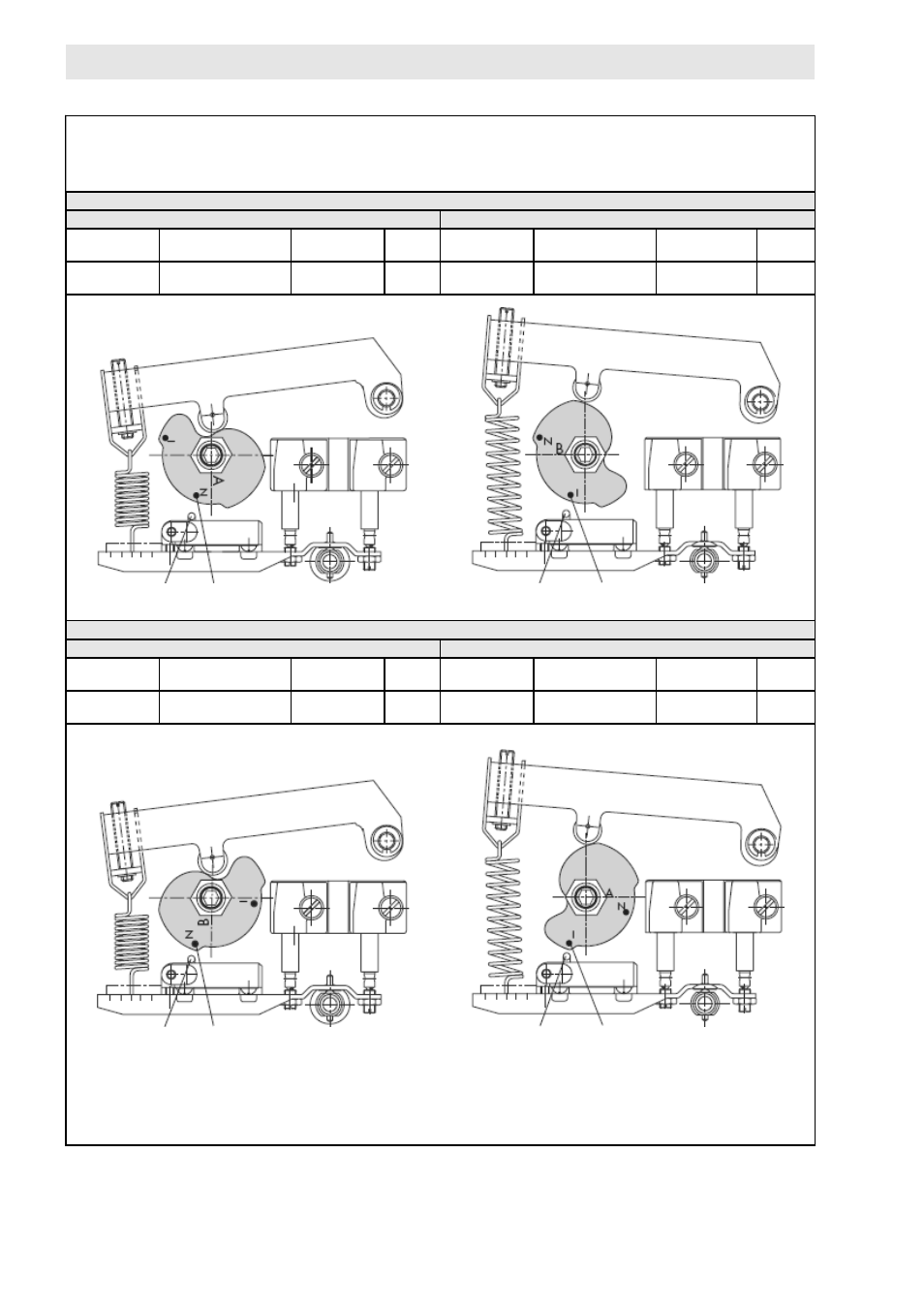

Рис.6 • Выравнивание кулачкового диска в случае поворотного привода двойного действия
