- 7 - Установка на поворотные приводы
2. Установка на поворотные
приводы
Дополнительное оснащение Зак.№
Монтажный набор VDI/VDE 3845,
дополнительно
потребуется
установочная консоль (2) из
комплекта поставки производителя
привода 1400-7595
Монтажный набор
SAMSON тип 3278,
включая установочную
консоль
160см 2 1400-7615
320см 2 1400-7616
Монтажный набор состоит из поводка,
передаточного колеса, шильдика со шкалой
и передаточного рычага, а также хомута с
зажимным винтом.
Для поворотного SAMSON-привода тип
3278 необходимо прежде установить на
свободном конце его вала промежуточную
вставку, входящую в оснащение этого
привода.
1. Привинтить накрепко с помощью
четырех винтов (2.1) установочную
консоль (2) на позиционере.
2. Установить поводок (5) на валу привода
или промежуточной вставке (7).
3. Установить на поводке передаточное
колесо (4) так, чтобы плоская его
сторона была направлена в сторону
привода. При этом выровнять длинное
отверстие передаточного колеса (5)
таким образом, чтобы зажимной винт
(3.1) передаточного рычага (3) был
легко доступен при закрытом
положении клапана.
4. Привинтить накрепко на валу приода
передаточное колесо и поводок винтом
с плоской головкой (6) и установленной
шайбой (6.1).
1. позиционер
2. установочная консоль
2.1 крепежный винт
3.
передаточный рычаг
3.1 зажимной винт
4.
передаточное колесо
4.1 шильдик со шкалой
5.
поводок
6. винт
6.1 шайба
7.
вал привода/ промежуточная
вставка
7.1 винты

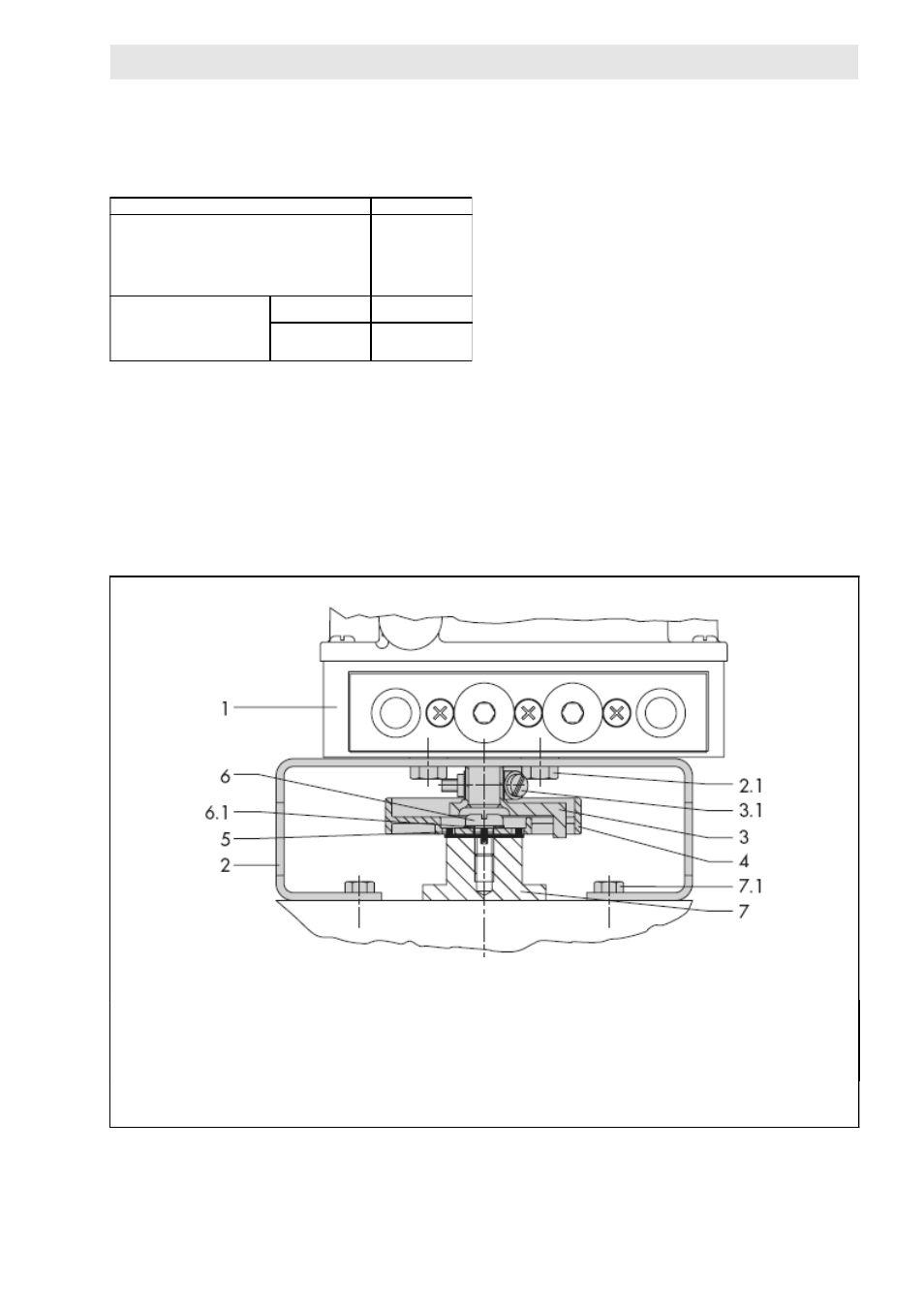

Рис.3 • Установка позиционера на поворотный привод
EB 8386 RU
