Подключения
Указания по выбору соединительных
кабелей и проводов
Для
прокладки
нескольких
искрозащищенных электрических цепей в
одном многожильном кабеле следует
соблюдать требования абзаца 12 нормали
EN60079-14; VDE0165/8.98.
Особенно следует обращать внимание на
радиальную
толщину
изоляции
проводников для широко используемых
изолирующих материалов, например
полиэтилена. Минимальная толщина
изоляции не должна быть меньше 0,2мм.
Диаметр отдельного проводника должен
быть не менее 0,1мм.
Концы проводников необходимо защищать
от
обламывания
посредством
опрессовочных гильз. При подключении
более двух отдельных кабелей можно
смонтировать дополнительный резьбовой
кабельный ввод.
Неиспользуемые кабельные вводы следует
закрывать заглушками.
сигнал управления опция
от 4 до 20 мА граничный контакт
только электропневматическая
версия прибора

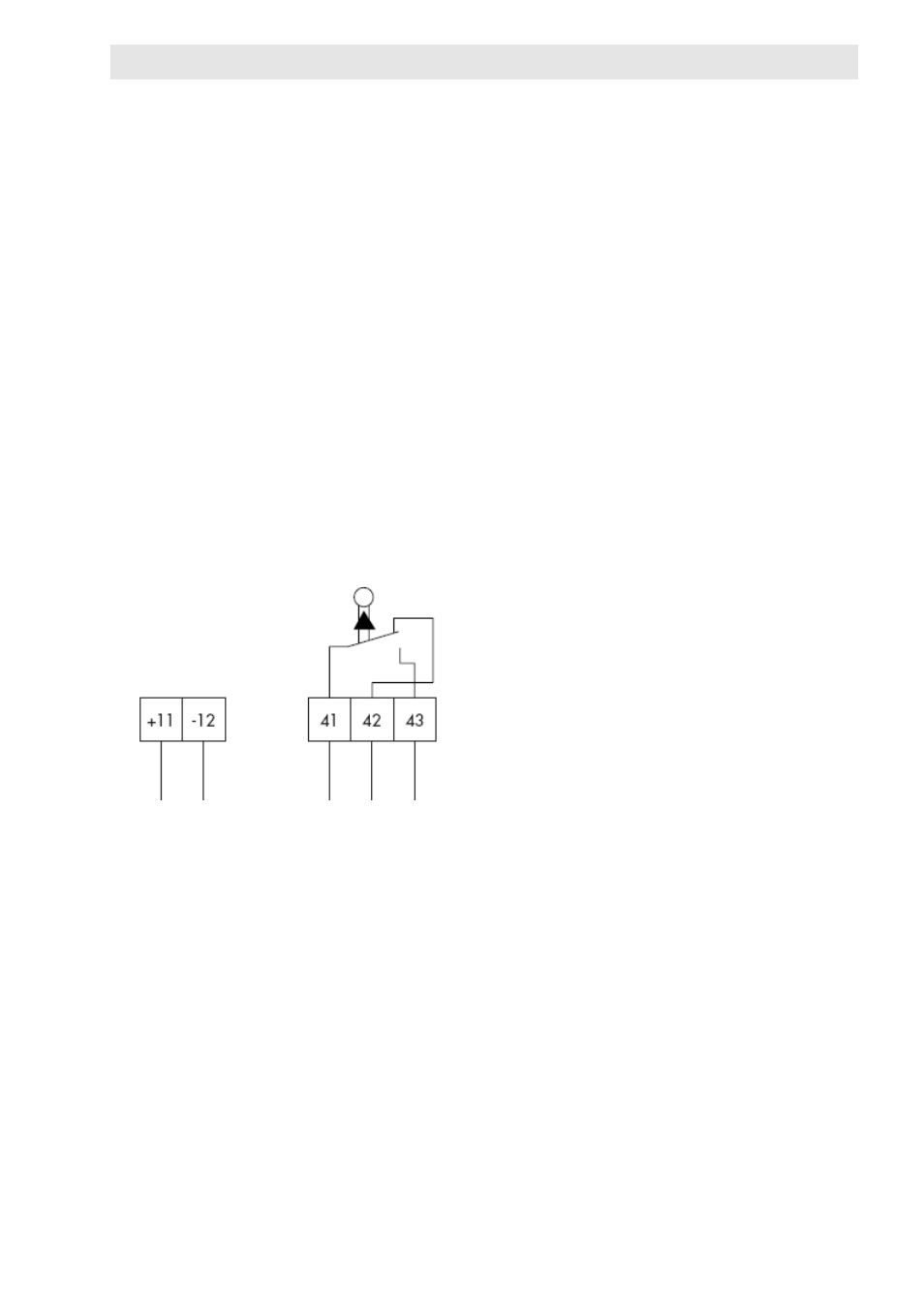

Рис.7 • Электрическое подключение
Дополнит. оснащение Зак.-№
Резьбовой кабельный ввод М20х1,5
черный 1400-6985
синий 1400-6986
Металлическое резьбовое соединение
на температуру ниже -20°C 1890-4875
Адаптер М20х1,5 на ½” NPT:
алюминий, порошковое напыление 0310-2149
Штекерный соединитель по DIN43650:
для входного сигнала 1400-7603
для микропереключателя 1400-7603
Комплект оснастки электрического
граничного контакта 1400-7602
Комплект переоснащения
на IP65 1790-7408
