Установка на поворотные приводы
Поворотный привод простого действия с возвратными пружинами
Клапан открывается вращением влево, кулачковый диск с линейной характеристикой (стандарт)
Положение безопасности: клапан без питания ЗАКР
Выравнивание кулачкового диска при закрытом клапане
Направление действия прямое
Подключение: Output 138
Направление действия инверсное
Подключение: Output 238
сигнал
управления
управляющ.
давление
клапан
кривая
входной
сигнал
управляющ.
давление
клапан
кривая
растет
растет
открывается
А
падает
растет
открывается
В
штифт начальная точка «N» штифт начальная точка «I»
Положение безопасности: клапан без питания ОТКР
Выравнивание кулачкового диска при закрытом клапане, для этого подать на привод максимальное
управляющее давление
Направление действия прямое
Подключение: Output 138
Направление действия инверсное
Подключение: Output 238
сигнал
управления
управляющ.
давление
клапан
кривая
входной
сигнал
управляющ.
давление
клапан
кривая
падает
падает
открывается
В
растет
падает
открывается
А
штифт начальная точка «I» штифт начальная точка «N»

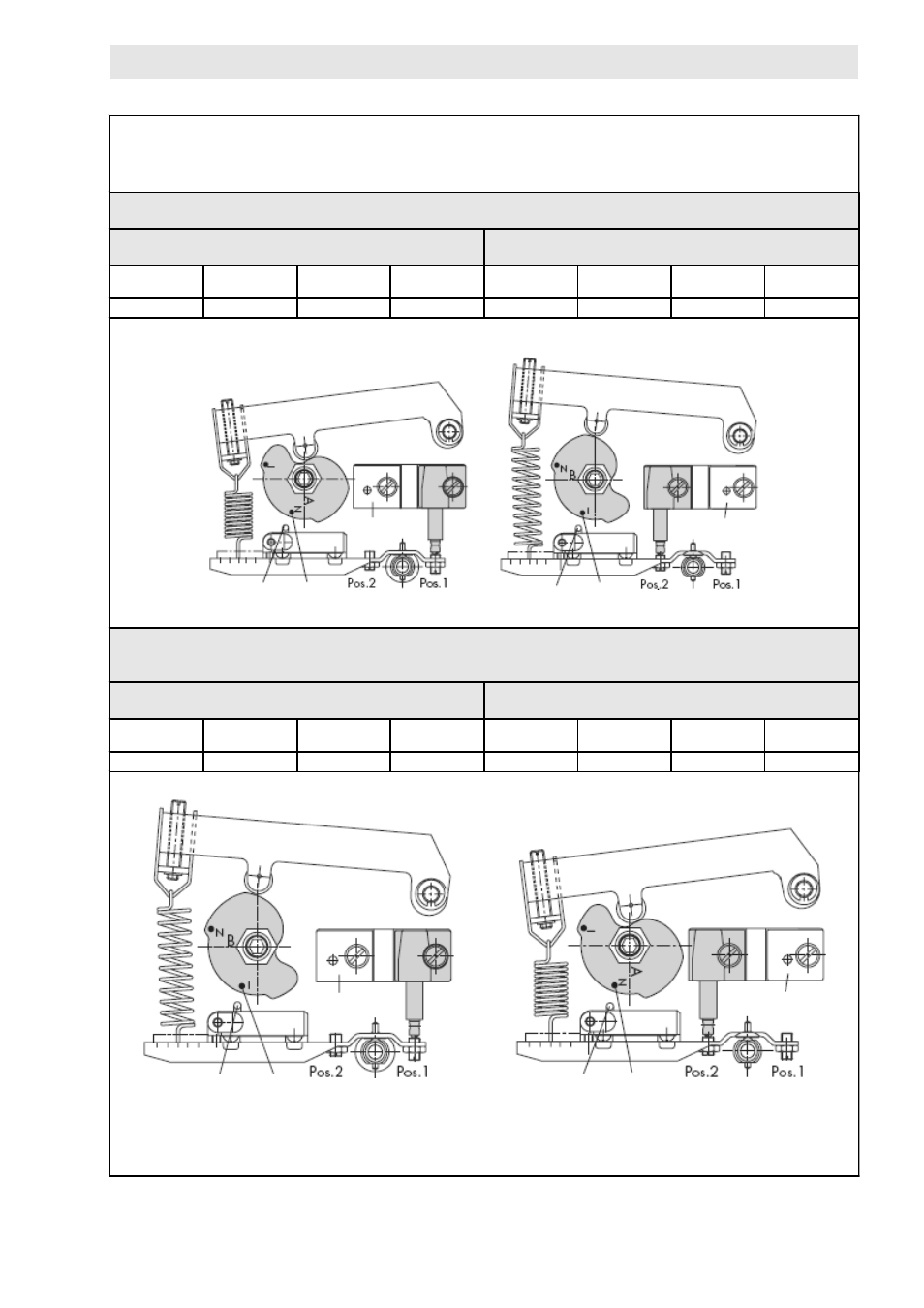

Рис.5 • Выравнивание кулачкового диска в случае поворотного привода простого действия с
возвратными пружинами
