Инструкция по эксплуатации Samson 3760 Электропневматический позиционер
Страница 9
зажимным хомутом и измери-
тельными пружинами всегда
пользоваться инструментом!
3. Соединения
3.1 Подключение воздуха
Места для подключения воздуха вы-
полнены в виде отверстий с резьбой 1/8
18 NPT èëè ISO 228/1-G 1/8. Ввод при-
точного воздуха оснащен фильтром от
загрязнений, он нанесен на держатель и
при необходимости может быть выкру-
чен отверткой, очищен или, если нужно,
заменен (фильтр, арт. ¹ 1400- 6897).
Для подключения можно использовать
обычные ввинчивающиеся резьбовые
соединения для металлических или мед-
ных трубок или пластмассовых шлангов.
Приточный воздух должен быть сухим,
не содержать масел и пыли. Предпи-
сания по обслуживанию предваритель-
но включаемых редукционных станций
следует обязательно исполнять. Возду-
хопроводы перед подключением нуж-
но тщательно продуть.
Важно: Вспомогательная энергия (при-
точный воздух) должна быть установ-
лена на 0,4 бара выше конечного зна-
чения номинального диапазона сигна-
лов привода (см. заводскую бирку).
Для подключения давления исполни-
тельного импульса (output 36) необхо-
димо следовать указаниям в главе 3 и
на рис. 3.
3.2 Электрические соединения
При выполнении электриче-
ских подключений следует вы-
полнять действующие предпи-
сания по технике безопасности.
Для сооружений во взрыво-
опасных зонах следует выпол-
нять соответствующие нацио-
нальные предписания страны
назначения. В Германии дейст-
вуют нормы VDE 0165. Для под-
ключения
искробезопасной
цепи действуют указания сви-
детельства о соответствии.
Провода для задающего воздействия
при электропневматическом исполне-
нии подводить к винтовым Pg-клеммам
+11 и –12 на корпусе.
При исполнении с предельными кон-
тактами подключить провода к клем-
мам + и –.
3.2.1 Транзисторное реле
Для работы индуктивных конечных вы-
ключателей следует включить в выход-
ную токовою цепь транзисторное реле.
9
!

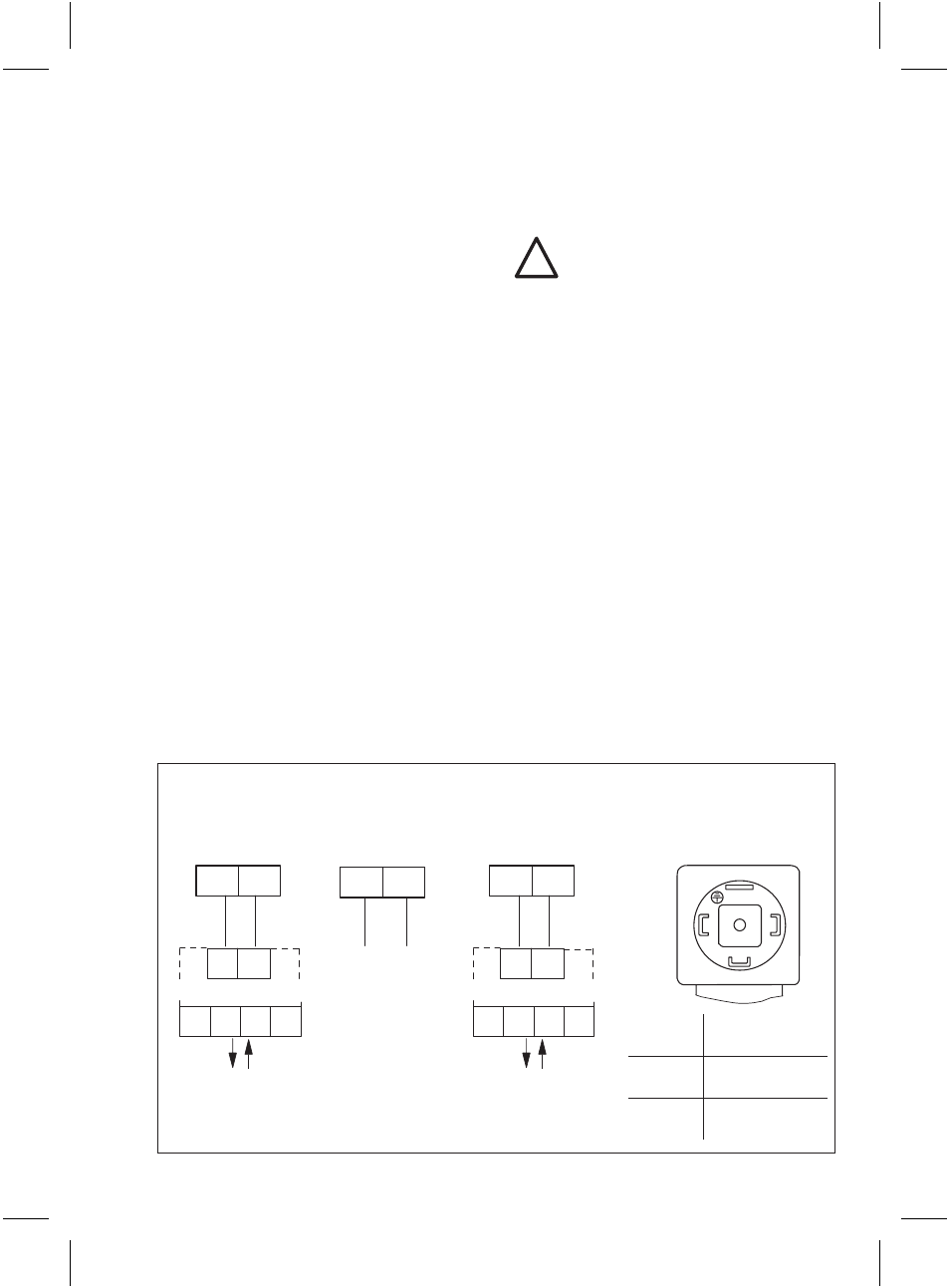

Рис. 6
⋅
Схемы подключения
+
-
2 1
+
-
2 1
-12
+11
2
3
4
1
Исполнение
пневматическое
конечный контакт
Исполнение электропневматическое
конечный контакт
штекерное
соединение
(DIN 43650)
транзисторное реле
выход
вспомога-
тельная
энергия
выход
вспомогательная
энергия
Управляющий
сигнал i
мА
транзисторное реле
штекерное
соед.
клеммы
1
2
+11
–12
i/p-преобра-
зователь
3
4
+
–
конечный
контакт
