внимание на то, чтобы уплотнение,
снабженное ситом, было вставлено в
боковое отверстие рамы (рис. 3).
Подвод давления исполнительного им-
пульса зависит от установки позицио-
нера справа или слева. Для этого
переключающая пластина с соответст-
вующим символом должна быть ориен-
тирована по точечной маркировке на
раме, см. рис. 3.
Важно: Если кроме позиционера на
привод устанавливается магнитный
клапан или др. оборудование, то отвер-
стие для рабочего давления с задней
стороны позиционера должно быть
закрыто. Для этого винт, который
находится в расположенном под ним
отверстии (парковочное положение),
следует вывернуть и ввинтить в отвер-
стие для рабочего давления (рис. 3).
Давление исполнительного импульса
должно в этом случае подаваться от
выхода давления «output» через необ-
ходимую пластину подключения (номер
артикула 1400-6820 с резьбой G 1/8 или
1400-6821 с NPT 1/8) на привод. Черная
переключающая пластина при этом не
нужна.
Для приводов с размерами мембра-
ны 240 и 350 см
2
давление исполни-
тельного импульса должно подаваться
к месту подключения на приводе через
систему трубок. Необходимый для этого
набор трубок приведен среди принад-
лежностей в таблице на стр. 7. Кроме
того отверстие для рабочего давления
на задней стороне корпуса должно
быть закрыто. Для этого винт, который
находится в расположенном под ним
отверстии (парковочное положение),
следует вывернуть и ввинтить в отвер-
стие для рабочего давления (рис. 3).
2.1 Установка направления действия
Направление действия позиционера
определяет также его монтажное поло-
жение слева или справа, оно представ-
лено на рис. 4. На самом позиционере
следует соответственно соотнести по-
ложение усилительного реле (12).
При возрастающем входном сигнале
(задающее
воздействие)
давление
исполнительного импульса p
st
может
быть
возрастающим
(направление
действия прямое >>) или убывающим
(направление действия обратное <>).

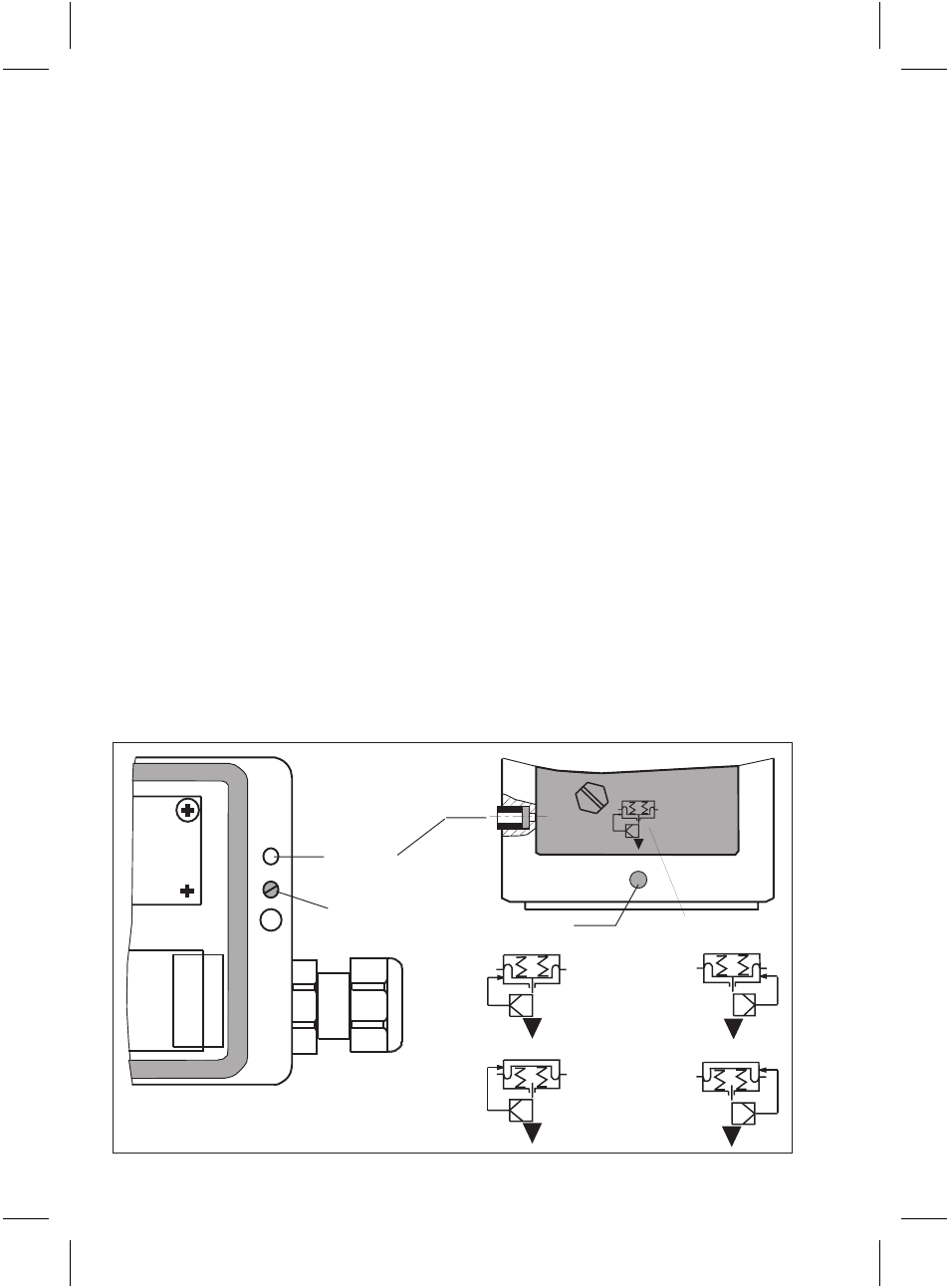

Рис. 3
⋅
Подключение давления
исполнительного импульса
уплотнение
с ситом
отверстие
рабочее
давление
винт (парковочное
положение)
маркировка
символ
Выдвигающийся
шток привода
Монтаж
монтаж
слева
справа
Втягивающийся
шток привода
Монтаж
монтаж
слева
справа
