2.2 Монтаж зажимного хомута
После установки позиционера необхо-
димо укрепить зажимной хомут из при-
надлежностей позиционера на проти-
воположной стороне на штоке привода
(рис. 5).
Обращаем внимание, что зажимный
винт находится в пазу штока привода
и хомут ориентирован точно под пря-
мым углом.
Затем нужно повесить измерительную
пружину на рычаг зажимного хомута и
регулировочный винт для диапазона
(при ходе 5 и 6 мм в наружной, при ходе
10,5 и 12 мм во внутренней канавке).
Винт установки нуля переставить таким
образом, чтобы пружина была легко
напряжена и не могла выпасть.
Раму привода после установки пози-
ционера (гл. 4) закрыть защитной пла-
стиной. Пробка отверстия для отвода
воздуха защитной пластины в состоя-
нии установленного регулирующего
клапана должна смотреть вниз.
Измерительные пружины следует вы-
бирать для различных значений хода и
входных диапазонов, см. таблицу выше.
Измерительные пружины различаются
по цвету.
При монтажных работах на регу-
лирующем клапане, находящим-
ся в эксплуатации, привод нахо-
дится под давлением, перемеще-
ние штока привода может выз-
вать травмы при попадании паль-
цев внутрь рамы – при работах с
8
Измер. пружина
цвет
зад. величина
ход
артикул ¹
1
желтый
0...100 %
0...50 %
50...100 %
12/15
6/7,5
6/7,5
1400-6892
2
красный
0...100 %
6/7,5
1400-6893
3
зеленый
0...50 %
12/15
1400-6894
4
синий
50...100 %
12/15
1400-6895
5
белый
0...100 %
5
1400-6896
6
коричневый
0...100 %
20
1400-6975
7
черный
0...100 %
0...50 %
50...100 %
10,5
5
5
1400-6976
8
желтый/красный
0...50 %
10,5
1400-6977
9
желтый/зеленый
50...100 %
10,5
1400-6978

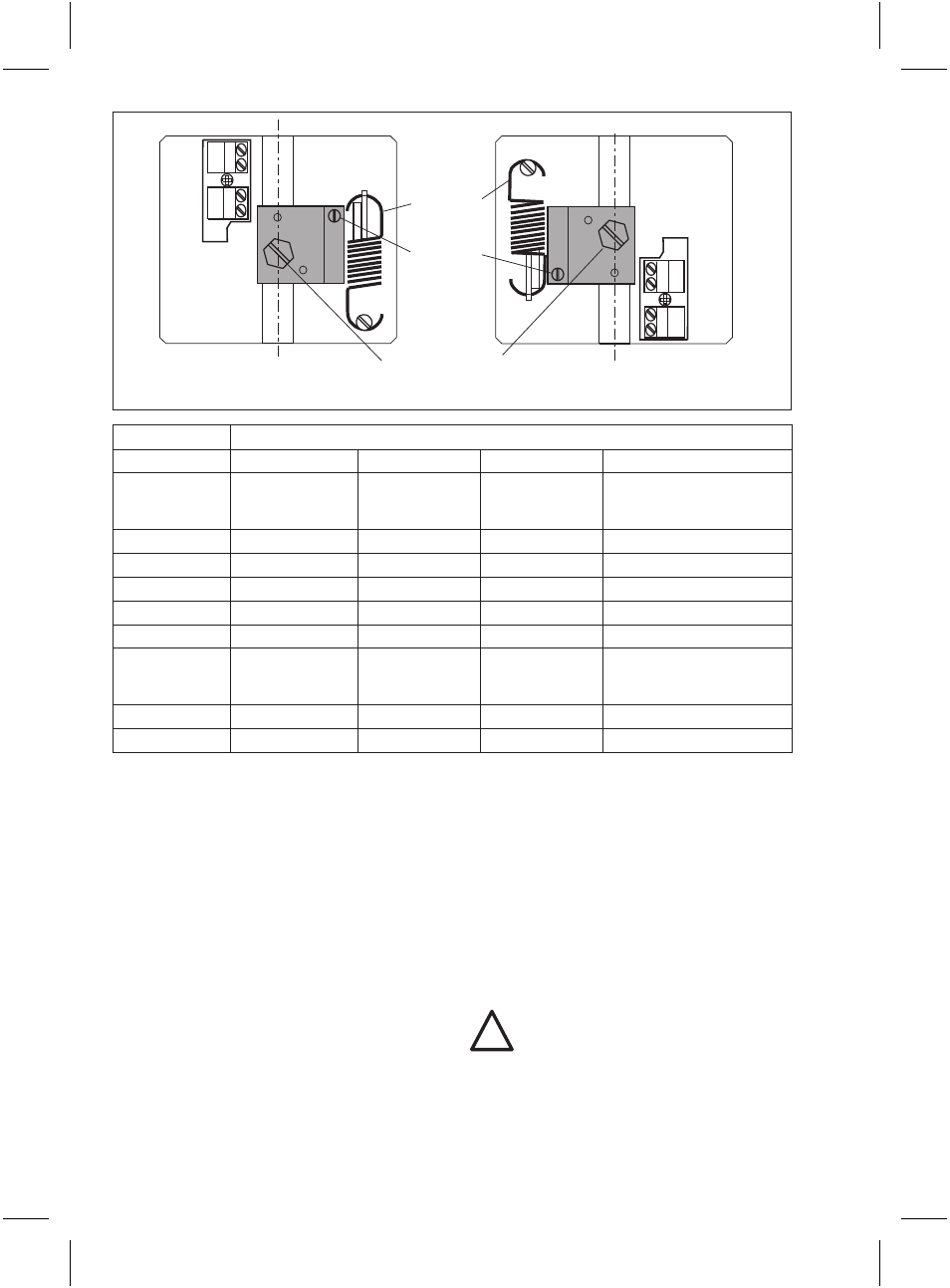

Рис. 5
⋅
Монтаж зажимного хомута
!
Измери-
тельна
пружина
Винт
точки нуля
фиксирующие
винты
Монтаж слева
Монтаж справа
